以编程方式检查和比较数据

创建运行并查看数据

创建一次运行，向其中添加数据，然后在仿真数据检查器中查看数据。

time = linspace(0,20,100);

sine_vals = sin(2*pi/5*time);
sine_ts = timeseries(sine_vals,time);
sine_ts.Name = "Sine, T=5";

cos_vals = cos(2*pi/8*time);
cos_ts = timeseries(cos_vals,time);
cos_ts.Name = "Cosine, T=8";

Simulink.sdi.view

sinusoidsRun = Simulink.sdi.Run.create;
sinusoidsRun.Name = "Sinusoids";
sinusoidsRun.Description = "Sine and cosine signals with different frequencies";

add(sinusoidsRun,"vars",sine_ts,cos_ts);

sine_sig = getSignalByIndex(sinusoidsRun,1);
sine_sig.LineColor = [0 0 1];
sine_sig.LineDashed = "-.";

cos_sig = sinusoidsRun.getSignalByIndex(2);
cos_sig.LineColor = [1 0 0];
cos_sig.LineDashed = "--";

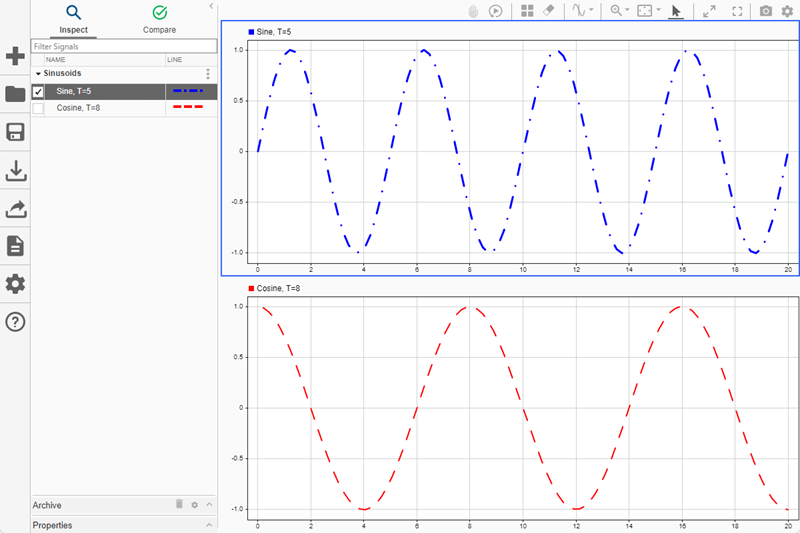

Simulink.sdi.setSubPlotLayout(2,1);

plotOnSubPlot(sine_sig,1,1,true);
plotOnSubPlot(cos_sig,2,1,true);

Simulink.sdi.close("sinusoids.mldatx")

比较同一运行中的两个信号

您可以使用仿真数据检查器编程接口比较一次运行中的信号。此示例比较飞机纵向飞行控制器的输入和输出信号。

加载包含飞行控制数据的仿真数据检查器会话文件。

Simulink.sdi.load("AircraftExample.mldatx");

要访问最新运行，请使用 Simulink.sdi.Run.getLatest 函数。

aircraftRun = Simulink.sdi.Run.getLatest;

使用 Simulink.sdi.getSignalsByName 函数访问表示控制器输入的 Stick 信号和表示输出的 alpha, rad 信号。

stick = getSignalsByName(aircraftRun,"Stick");
alpha = getSignalsByName(aircraftRun,"alpha, rad");

使用 Simulink.sdi.compareSignals 函数，使用信号 ID 比较 Stick 和 alpha, rad 信号。Stick 信号是基线信号。alpha, rad 信号是与基线信号进行比较的信号。

comparisonResults = Simulink.sdi.compareSignals(stick.ID,alpha.ID);
match = comparisonResults.Status

match =
  ComparisonSignalStatus enumeration

    OutOfTolerance

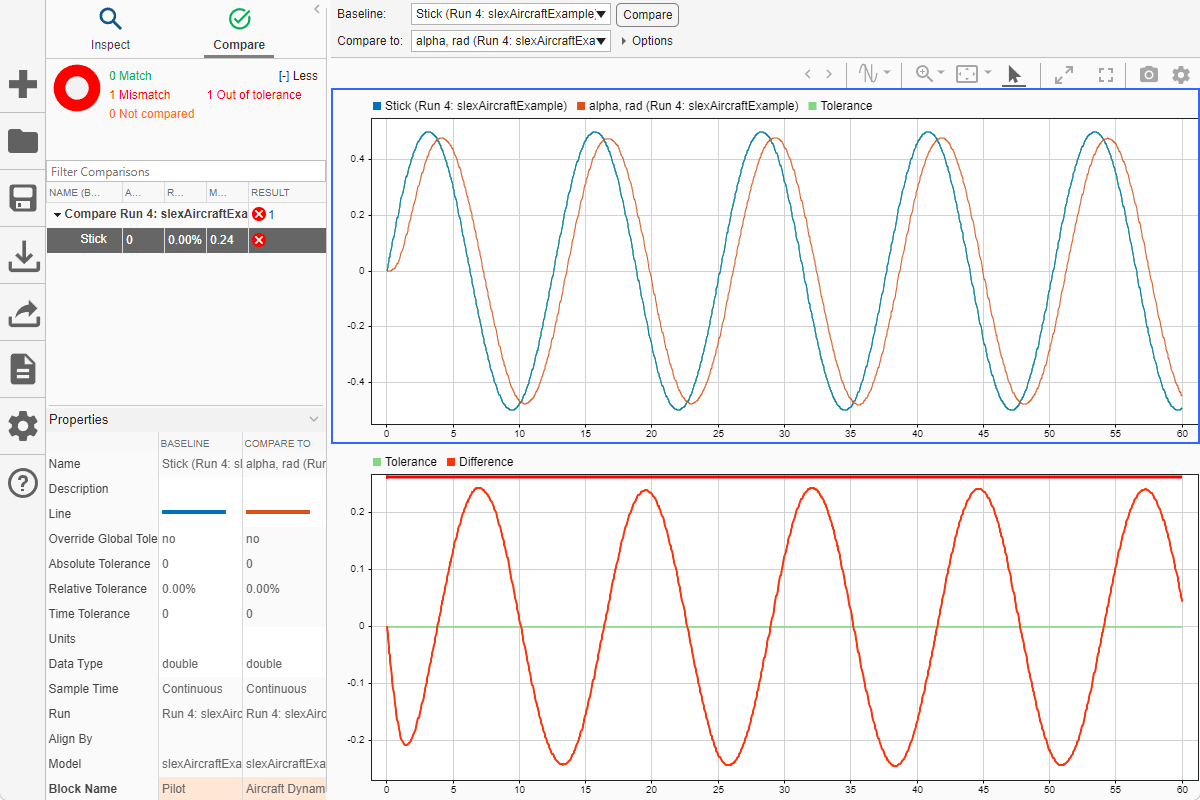

比较结果超出容差范围。您可以使用 Simulink.sdi.view 函数打开仿真数据检查器来查看和分析比较结果。

Simulink.sdi.view

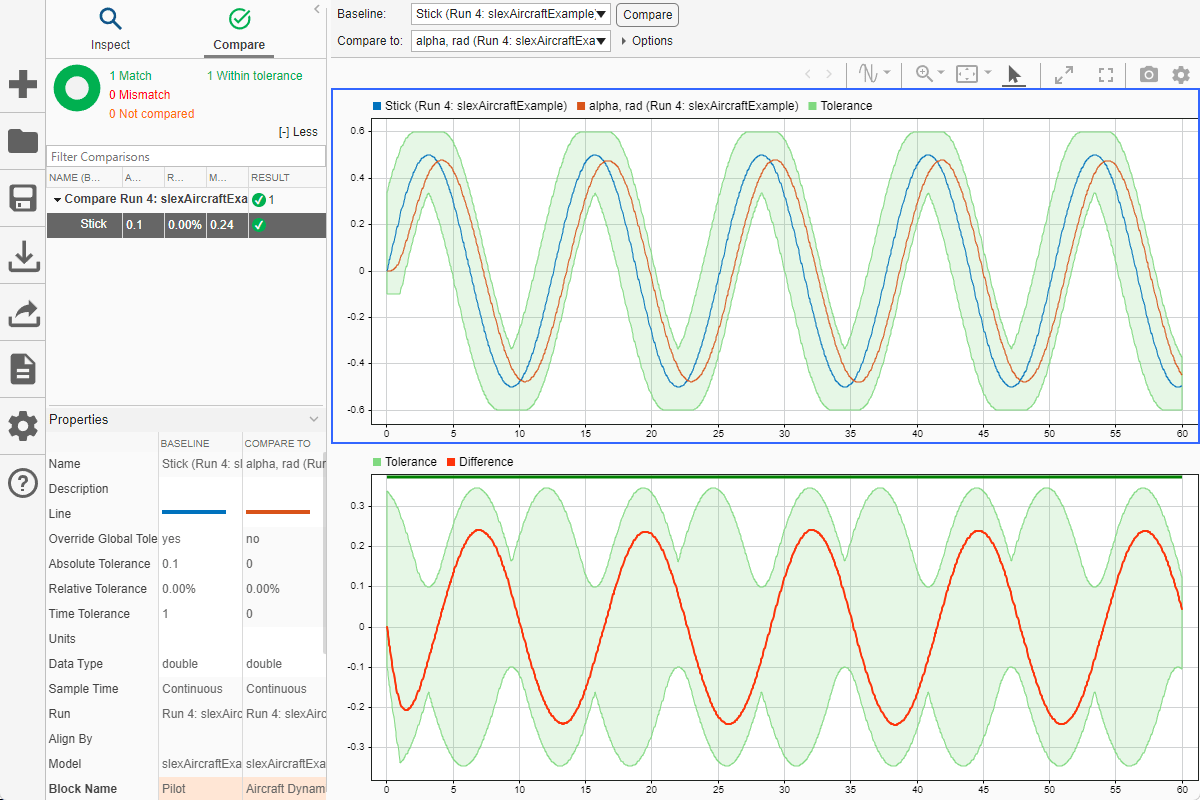

您可以指定用于比较的时间和幅值容差值。这些比较使用为比较中的基线信号指定的容差值。为了考虑相移，在 Stick 信号上设置时间容差 1。为了考虑幅值差，在 Stick 信号上设置绝对容差值 0.1。

stick.TimeTol = 1;
stick.AbsTol = 0.1;

再次比较信号。这次，由于设置了绝对容差和时间容差，信号比较通过。

comparisonResults = Simulink.sdi.compareSignals(stick.ID,alpha.ID);
match = comparisonResults.Status

match =
  ComparisonSignalStatus enumeration

    WithinTolerance

使用全局容差比较各运行

您可以指定在比较两个仿真运行时使用的全局容差值。全局容差值应用于运行中的所有信号。此示例说明如何为运行比较指定全局容差值，以及如何分析和保存比较结果。

加载包含要比较的数据的仿真数据检查器会话文件。该会话文件包含一个飞机纵向飞行控制器的四次仿真的数据。此示例比较使用不同输入滤波器时间常数的两次运行的数据。

Simulink.sdi.load("AircraftExample.mldatx");

要访问要比较的运行数据，请使用 Simulink.sdi.getAllRunIDs (Simulink) 函数获取对应于最后两次仿真运行的运行 ID。

runIDs = Simulink.sdi.getAllRunIDs;
runID1 = runIDs(end - 1);
runID2 = runIDs(end);

使用 Simulink.sdi.compareRuns (Simulink) 函数来比较运行。指定全局相对容差值为 0.2，全局时间容差值为 0.5。

runResult = Simulink.sdi.compareRuns(runID1,runID2,"reltol",0.2,"timetol",0.5);

检查返回的 Simulink.sdi.DiffRunResult 对象的 Summary 属性，查看信号是在容差值内还是超出容差。

runResult.Summary

ans = struct with fields:
       OutOfTolerance: 0
      WithinTolerance: 3
            Unaligned: 0
        UnitsMismatch: 0
                Empty: 0
             Canceled: 0
          EmptySynced: 0
     DataTypeMismatch: 0
         TimeMismatch: 0
    StartStopMismatch: 0
          Unsupported: 0

所有三个信号比较结果都在指定的全局容差内。

您可以使用 saveResult (Simulink) 函数将比较结果保存到一个 MLDATX 文件中。

saveResult(runResult,"InputFilterComparison");

使用信号容差分析仿真数据

您可以通过编程方式指定信号容差值，以便在使用仿真数据检查器进行比较时使用。在此示例中，您将比较通过仿真飞机纵向飞行控制系统模型收集的数据。每次仿真使用不同的输入滤波器时间常数值，并记录输入和输出信号。通过使用仿真数据检查器和信号容差比较结果，可以分析时间常数变化的影响。

首先，加载包含仿真数据的会话文件。

Simulink.sdi.load('AircraftExample.mldatx');

该会话文件包含四次运行。在此示例中，您将比较文件中前两次运行的数据。访问从文件加载的前两次运行的 Simulink.sdi.Run 对象。

runIDs = Simulink.sdi.getAllRunIDs;
runIDTs1 = runIDs(end-3);
runIDTs2 = runIDs(end-2);

在不指定任何容差的情况下比较这两次运行。

noTolDiffResult = Simulink.sdi.compareRuns(runIDTs1,runIDTs2);

使用 getResultByIndex 函数访问 q 和 alpha 信号的比较结果。

qResult = getResultByIndex(noTolDiffResult,1);
alphaResult = getResultByIndex(noTolDiffResult,2);

检查每个信号结果的 Status 属性，以查看比较结果是否在容差范围内。

qResult.Status

ans =
  ComparisonSignalStatus enumeration

    OutOfTolerance

alphaResult.Status

ans =
  ComparisonSignalStatus enumeration

    OutOfTolerance

该比较对所有容差使用值 0，因此 OutOfTolerance 结果意味着信号不同。

通过为信号指定容差值，可以进一步分析时间常数的影响。通过设置与所比较信号对应的 Simulink.sdi.Signal 对象的属性来指定容差。这些比较使用为基线信号指定的容差。此示例指定时间容差和绝对容差。

要指定容差，首先请访问来自基线运行的 Signal 对象。

runTs1 = Simulink.sdi.getRun(runIDTs1);
qSig = getSignalsByName(runTs1,'q, rad/sec');
alphaSig = getSignalsByName(runTs1,'alpha, rad');

对于 q 信号，分别使用 AbsTol 和 TimeTol 属性指定绝对容差 0.1 和时间容差 0.6。

qSig.AbsTol = 0.1;
qSig.TimeTol = 0.6;

对于 alpha 信号，指定绝对容差 0.2 和时间容差 0.8。

alphaSig.AbsTol = 0.2;
alphaSig.TimeTol = 0.8;

再次比较结果。访问比较结果，并检查每个信号的 Status 属性。

tolDiffResult = Simulink.sdi.compareRuns(runIDTs1,runIDTs2);
qResult2 = getResultByIndex(tolDiffResult,1);
alphaResult2 = getResultByIndex(tolDiffResult,2);

qResult2.Status

ans =
  ComparisonSignalStatus enumeration

    WithinTolerance

alphaResult2.Status

ans =
  ComparisonSignalStatus enumeration

    WithinTolerance
