RMS
输入或输入序列的均方根值
库:
DSP System Toolbox /
Statistics
描述
RMS 模块计算输入的每行或每列的均方根 (RMS) 值，或沿输入的指定维度的向量的均方根 (RMS) 值。它也可以计算整个输入的 RMS 值。您可以使用 RMS 计算维度参数指定维度。RMS 模块还可以跟踪输入序列在一段时间内的 RMS 值。要跟踪输入序列的 RMS 值，请选择滚动 RMS 参数。
注意
RMS 模块中的滚动模式将在以后的版本中删除。要在 Simulink® 中计算滚动 RMS，请改用 Moving RMS 模块。
示例

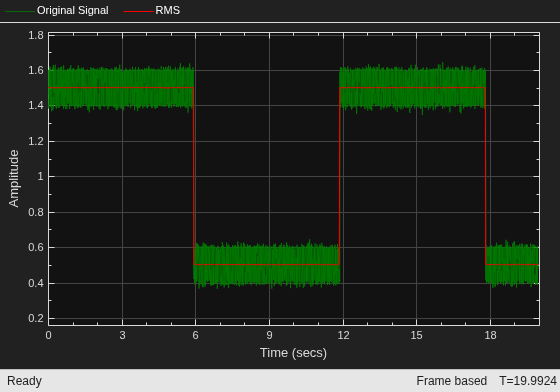

计算含噪阶跃信号的 RMS
使用 RMS 模块计算含噪方波信号的 RMS。
端口
输入
输出
参数
“主要”选项卡
当您选择滚动 RMS 参数时，模块在输入的一个时间序列中跟踪每个通道的 RMS 值。
每列 - 模块输出每列上的 RMS 值。
每行 - 模块输出每行上的 RMS 值。
整个输入 - 模块输出整个输入上的 RMS 值。
指定的维度 - 模块输出在维度参数中指定的维度上的 RMS 值。
依赖关系
要启用此参数，请清除滚动 RMS 参数。
指定用于计算 RMS 值的输入信号的维度（从 1 开始的值）。此参数的值必须大于 0 且小于输入信号的维数。
依赖关系
要启用此参数，请将 RMS 计算维度设置为指定的维度。
列作为通道(基于帧) - 模块将输入的每列视为一个单独的通道。此选项不支持超出两个维度的输入信号。对于大小为 M×N 的二维输入信号，模块输出一个 M×N 矩阵。输出的每个元素 yij 包含自上次重置以来所有输入的第 j 列中元素（从起始到当前（包括）输入的元素 uij）的 RMS 值。
当重置事件发生时，每个通道的滚动 RMS 变为当前输入帧中所有采样（从起始到当前（包括）输入采样）的 RMS 值。
元素作为通道(基于采样) - 模块将输入的每个元素视为一个单独的通道。对于大小为 M×N×P 的三维输入信号，模块输出一个 M×N×P 数组。输出的每个元素 yijk 包含自上次重置以来所有输入的元素 uijk 的 RMS 值。
当重置事件发生时，当前帧中的滚动 RMS yijk 重置为元素 uijk。
可变大小输入
当您的输入是可变大小并且您选择滚动 RMS 参数时：
如果您将输入处理参数设置为元素作为通道(基于采样)，则状态会重置。
如果您将输入处理参数设置为列作为通道(基于帧)，则：
当输入大小的差异在于通道数（列数）时，状态会重置。
当输入大小的差异在于通道长度（行数）时，不会发生重置，滚动运算照常进行。
依赖关系
要启用此参数，请选择滚动 RMS 参数。
每当在可选的 Rst 端口检测到重置事件时，模块都会重置滚动 RMS。重置采样时间必须为输入采样时间的正整数倍。
当输入处理参数设置为元素作为通道(基于采样) 时发生重置事件，每个通道的滚动 RMS 初始化为当前输入的对应通道中的值。同样，当输入处理参数设置为列作为通道(基于帧) 时，每个通道的滚动 RMS 变为当前输入帧中所有采样（从起始到当前（包括）输入采样）的 RMS 值。
使用此参数指定重置事件。
无 - 禁用 Rst 端口。
上升沿 - 当 Rst 输入执行以下操作之一时触发重置操作：
从负值上升到正值或零。
从零上升到正值，其中上升不是从负值到零的上升的延续。
下降沿 - 当 Rst 输入执行以下操作之一时触发重置操作：
从正值下降到负值或零。
从零下降到负值，其中下降不是从正值到零的下降的延续。
任一沿 - 当 Rst 输入是上升沿或下降沿时触发重置操作。
非零采样 - 当 Rst 输入不为零时，在每个采样时间触发重置操作。
注意
在 Simulink 多任务模式下运行仿真时，重置信号具有一个采样的延迟。因此，当模块检测到重置事件时，在模块应用重置之前，重置端口速率处有一个采样的延迟。有关延迟和 Simulink 任务模式的详细信息，请参阅Excess Algorithmic Delay (Tasking Latency)和基于时间的调度和代码生成 (Simulink Coder)。
依赖关系
要启用此参数，请选择滚动 RMS 参数。
模块特性
数据类型 |
|
直接馈通 |
|
多维信号 |
|
可变大小信号 |
|
过零检测 |
|
详细信息
算法
扩展功能
版本历史记录
在 R2006a 之前推出
