将图例添加到图

打开实时脚本

图例是标记绘制在图上的数据序列的有用方法。下列示例说明如何创建图例并进行一些常见修改，例如更改位置、设置字体大小以及添加标题。您还可以创建具有多列的图例或为所绘制数据的子集创建图例。

创建简单的图例

创建一个具有线图和散点图的图窗。为每个图添加具有说明的图例。将图例标签指定为 legend 函数的输入。

figure
x1 = linspace(0,5);
y1 = sin(x1/2);
plot(x1,y1)

hold on
x2 = [0 1 2 3 4 5];
y2 = [0.2 0.3 0.6 1 0.7 0.6];
scatter(x2,y2,'filled')
hold off

legend('sin(x/2)','2016')

Figure contains an axes object. The axes object contains 2 objects of type line, scatter. These objects represent sin(x/2), 2016.

使用 DisplayName 指定标签

您也可以使用 DisplayName 属性指定图例标签。调用绘图函数时，将 DisplayName 属性设置为名称-值对组。然后，调用 legend 命令创建图例。

x1 = linspace(0,5);
y1 = sin(x1/2);
plot(x1,y1,'DisplayName','sin(x/2)')

hold on
x2 = [0 1 2 3 4 5];
y2 = [0.2 0.3 0.6 1 0.7 0.6];
scatter(x2,y2,'filled','DisplayName','2016')

legend

添加或删除数据序列时，图例会自动更新。如果您向坐标区添加更多数据，请使用 DisplayName 属性指定标签。如果不设置 DisplayName 属性，则图例使用 'dataN' 形式的标签。

添加 2017 年数据的散点图。

x3 = [0 1 2 3 4 5];
y3 = [0.1 0.4 0.6 0.9 0.8 0.7];
scatter(x3,y3,'filled','DisplayName','2017')
drawnow
hold off

Figure contains an axes object. The axes object contains 3 objects of type line, scatter. These objects represent sin(x/2), 2016, 2017.

自定义图例外观

legend 函数会创建一个 Legend 对象。Legend 对象具有可用于自定义图例外观的属性，如 Location、Orientation、FontSize 和 Title 属性。有关完整列表，请参阅Legend 属性。

您可以通过两种方式设置属性：

  • 在 legend 命令中使用名称-值对组。在大多数情况下，当您使用名称-值对组时，必须在元胞数组中指定标签，例如 legend({'label1','label2'},'FontSize',14)。

  • 使用 Legend 对象。您可以将 Legend 对象作为 legend 函数的输出参量返回，例如 lgd = legend。然后，通过圆点表示法使用 lgd 来设置属性，例如 lgd.FontSize = 14。

图例位置和方向

通过将 Location 和 Orientation 属性设置为名称-值对组来指定图例的位置和方向。将位置设置为八个基本及斜角方位之一，在本例中为 'northwest'。将方向设置为 'vertical'（默认）或 'horizontal'（在本例中为后者）。以元胞数组形式指定标签。

x1 = linspace(0,5);
y1 = sin(x1/2);
plot(x1,y1)

hold on
x2 = [0 1 2 3 4 5];
y2 = [0.2 0.3 0.6 1 0.7 0.6];
scatter(x2,y2,'filled')
hold off

legend({'sin(x/2)','2016'},'Location','northwest','Orientation','horizontal')

Figure contains an axes object. The axes object contains 2 objects of type line, scatter. These objects represent sin(x/2), 2016.

图例字体大小和标题

通过设置 FontSize 和 Title 属性来指定图例字体大小和标题。将 Legend 对象赋给变量 lgd。然后，通过圆点表示法使用 lgd 更改属性。

x1 = linspace(0,5);
y1 = sin(x1/2);
plot(x1,y1,'DisplayName','sin(x/2)')

hold on
x2 = [0 1 2 3 4 5];
y2 = [0.2 0.3 0.6 1 0.7 0.6];
scatter(x2,y2,'filled','DisplayName','2016')
hold off

lgd = legend;
lgd.FontSize = 14;
lgd.Title.String = '2016 Data';

Figure contains an axes object. The axes object contains 2 objects of type line, scatter. These objects represent sin(x/2), 2016.

具有多列的图例

创建一个包含六个线图的图。通过将 NumColumns 属性设置为 2 来添加一个具有两列的图例。

x = linspace(0,10);
y1 = sin(x);
y2 = sin(0.9*x);
y3 = sin(0.8*x);
y4 = sin(0.7*x);
y5 = sin(0.6*x);
y6 = sin(0.5*x);

plot(x,y1,'DisplayName','sin(x)')
hold on
plot(x,y2,'DisplayName','sin(0.9x)')
plot(x,y3,'DisplayName','sin(0.8x)')
plot(x,y4,'DisplayName','sin(0.7x)')
plot(x,y5,'DisplayName','sin(0.6x)')
plot(x,y6,'DisplayName','sin(0.5x)')
hold off

lgd = legend;
lgd.NumColumns = 2;

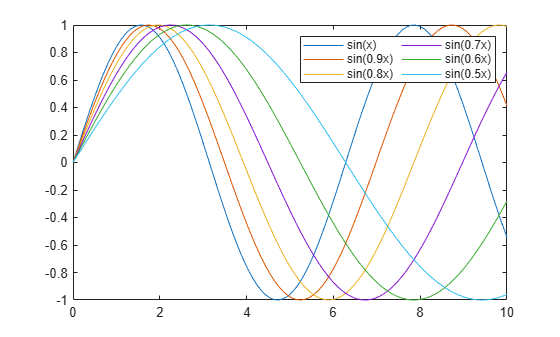

Figure contains an axes object. The axes object contains 6 objects of type line. These objects represent sin(x), sin(0.9x), sin(0.8x), sin(0.7x), sin(0.6x), sin(0.5x).

在图例中包含图的子集

合并两个条形图和一个散点图。将 Bar 对象 b1 和 b2 指定为 legend 函数的第一个输入参量，创建一个仅包含条形图的图例。以向量形式指定对象。

x = [1 2 3 4 5];
y1 = [.2 .4 .6 .4 .2];
b1 = bar(x,y1);

hold on
y2 = [.1 .3 .5 .3 .1];
b2 = bar(x,y2,'BarWidth',0.5);

y3 = [.2 .4 .6 .4 .2];
s = scatter(x,y3,'filled');
hold off

legend([b1 b2],'Bar Chart 1','Bar Chart 2')

Figure contains an axes object. The axes object contains 3 objects of type bar, scatter. These objects represent Bar Chart 1, Bar Chart 2.
