自定义极坐标区

创建极坐标图

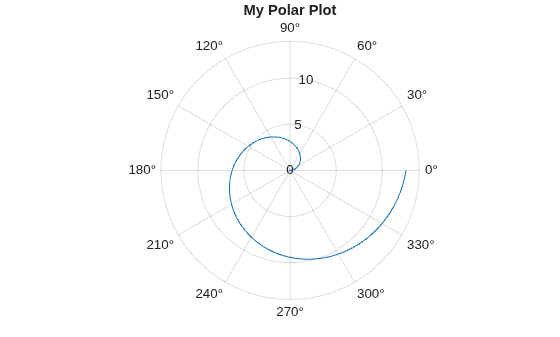

在极坐标中绘制线条和添加标题。

theta = linspace(0,2*pi);
rho = 2*theta;
figure
polarplot(theta,rho)
title('My Polar Plot')

在 R2022a 之前，默认情况下极坐标区不包括度符号。要添加度符号，请使用 pax = gca 获取极坐标区。然后使用 pax.ThetaTickLabel = string(pax.ThetaTickLabel) + char(176) 修改刻度标签。

使用属性自定义极坐标区

在创建极坐标图时，MATLAB 会创建一个 PolarAxes 对象。PolarAxes 对象具有可用于自定义极坐标区外观的属性，例如字体大小、颜色或刻度。有关完整列表，请参阅 PolarAxes 属性。

使用 gca 函数访问 PolarAxes 对象，例如 pax = gca。然后，通过圆点表示法使用 pax 来设置属性，例如 pax.FontSize = 14。

pax = gca

pax =
  PolarAxes (My Polar Plot) with properties:

             ThetaLim: [0 360]
                 RLim: [0 14]
       ThetaAxisUnits: 'degrees'
             ThetaDir: 'counterclockwise'
    ThetaZeroLocation: 'right'

  Use GET to show all properties

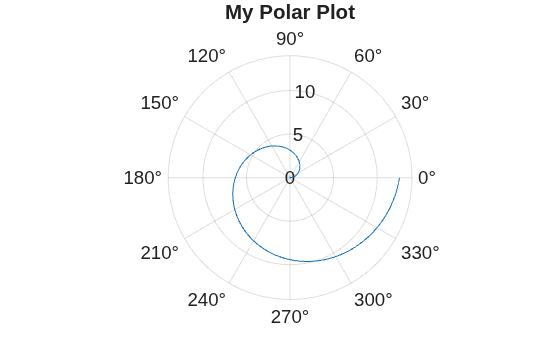

pax.FontSize = 14;

theta 轴刻度值

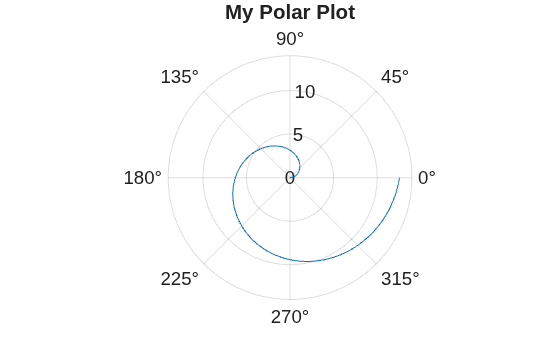

沿 theta 轴每隔 45 度显示刻度线。将这些位置指定为一个由递增值组成的向量。

thetaticks(0:45:315)

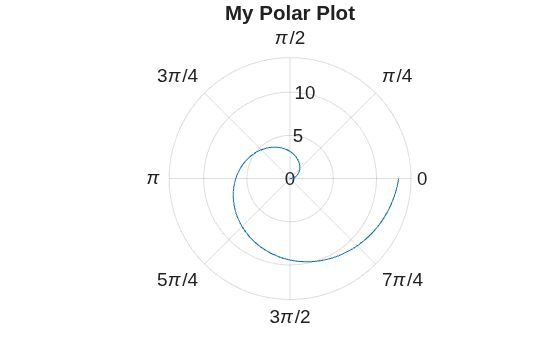

通过设置 ThetaAxisUnits 属性，以弧度（而不是度）为单位显示 theta 轴上的值。

pax = gca;
pax.ThetaAxisUnits = 'radians';

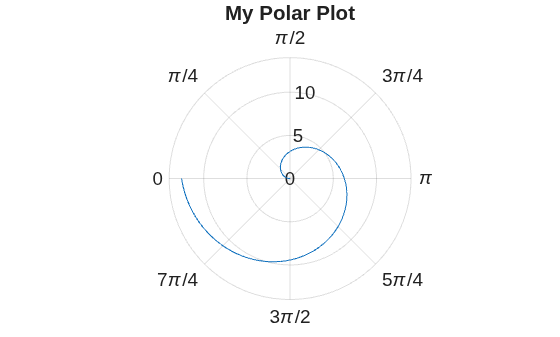

修改 theta 轴，使其按顺时针方向增加。此外，还要旋转 theta 轴，以使基准角 0 位于左侧。

pax = gca;
pax.ThetaDir = 'clockwise';
pax.ThetaZeroLocation = 'left';

r 坐标轴范围、刻度值和标签

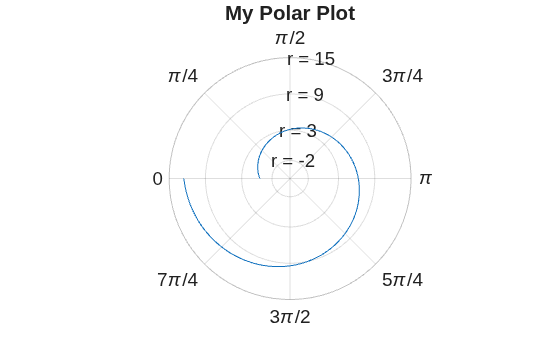

将 r 轴范围更改为值介于 -5 和 15 之间。在值 -2、3、9 和 15 处显示刻度线。然后，更改每个刻度线旁边显示的标签。将标签指定为字符向量元胞数组。

rlim([-5 15])
rticks([-2 3 9 15])
rticklabels({'r = -2','r = 3','r = 9','r = 15'})

网格线和标签颜色

通过设置 ThetaColor 和 RColor 属性，对 theta 轴和 r 轴网格线及关联的标签使用不同的颜色。通过设置 LineWidth 属性，更改网格线的线宽。

使用某个颜色名称（例如 'blue'）的字符向量或 RGB 三元组指定颜色。RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度必须处于范围 [0,1] 中，例如 [0.4 0.6 0.7]。

pax = gca;
pax.ThetaColor = 'blue';
pax.RColor = [0 .5 0];

通过设置 GridColor 属性，在不影响标签的情况下更改所有网格线的颜色。

pax.GridColor = 'red';

指定 GridColor 属性后，ThetaColor 和 RColor 属性将不再影响网格线。如果希望 ThetaColor 和 RColor 属性影响网格线，则可将 GridColorMode 属性设置回 'auto'。
