整数算术运算
此示例说明如何对表示信号和图像的整数数据执行算术运算。
加载整数信号数据
加载由四种乐器发出的信号组成的测量数据集,并将数据中 8 位和 16 位的 A 至 D 结果保存为 int8
、int16
和 uint16
。时间存储为 uint16
。
load integersignal % Look at variables whos Signal1 Signal2 Signal3 Signal4 Time1
Name Size Bytes Class Attributes Signal1 7550x1 7550 int8 Signal2 7550x1 7550 int8 Signal3 7550x1 15100 int16 Signal4 7550x1 15100 uint16 Time1 7550x1 15100 uint16
对数据绘图

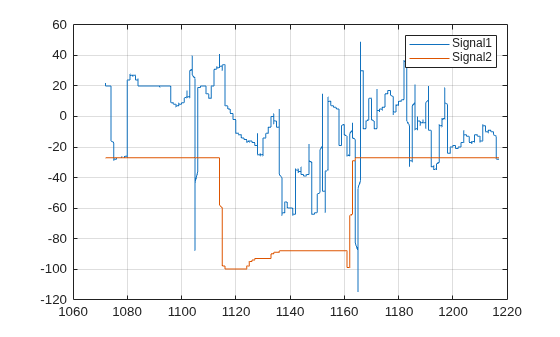

首先,对两个信号绘图以查看信号范围。
plot(Time1, Signal1, Time1, Signal2); grid; legend('Signal1','Signal2');
可能需要对这些值进行缩放以计算信号代表的实际物理值,例如电压。
处理数据
可以对整数执行标准算术运算,例如 +
、-
、*
和 /
。假设要计算 Signal1 和 Signal2 的和。
SumSig = Signal1 + Signal2; % Here we sum the integer signals.

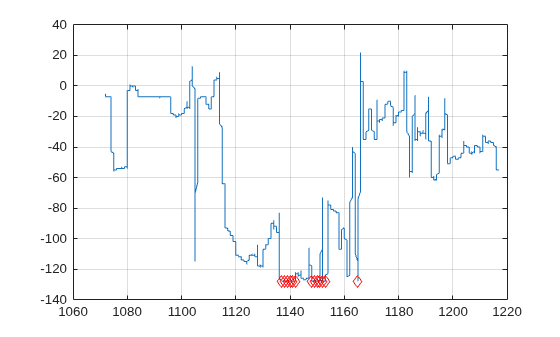

现在,对和信号绘图并查看饱和位置。
cla; plot(Time1, SumSig); hold on Saturated = (SumSig == intmin('int8')) | (SumSig == intmax('int8')); % Find where it has saturated plot(Time1(Saturated),SumSig(Saturated),'rd') grid hold off
标记所示即信号饱和的位置。
加载整数图像数据
接下来,看一下对一些图像数据执行的算术运算。
street1 = imread('street1.jpg'); % Load image data street2 = imread('street2.jpg'); whos street1 street2
Name Size Bytes Class Attributes street1 480x640x3 921600 uint8 street2 480x640x3 921600 uint8
可以看出,图像为 24 位颜色,存储为三个 uint8
数据平面。
显示图像
显示第一个图像。
cla; image(street1); % Display image axis equal axis off
显示第二个图像。
image(street2); % Display image axis equal axis off
缩放图像
可以按一个双精度常量缩放图像,但仍保持以整数形式存储图像。例如,
duller = 0.5 * street2; % Scale image with a double constant but create an integer whos duller
Name Size Bytes Class Attributes duller 480x640x3 921600 uint8
subplot(1,2,1); image(street2); axis off equal tight title('Original'); % Display image subplot(1,2,2); image(duller); axis off equal tight title('Duller'); % Display image
添加图像
现在,将两个街道图像叠加在一起,并对重影结果绘图。
combined = street1 + duller; % Add |uint8| images subplot(1,1,1) cla; image(combined); % Display image title('Combined'); axis equal axis off
