生成标定文件

生成 ASAP2 和 CDF 文件

自 R2021b 起

全页展开

说明

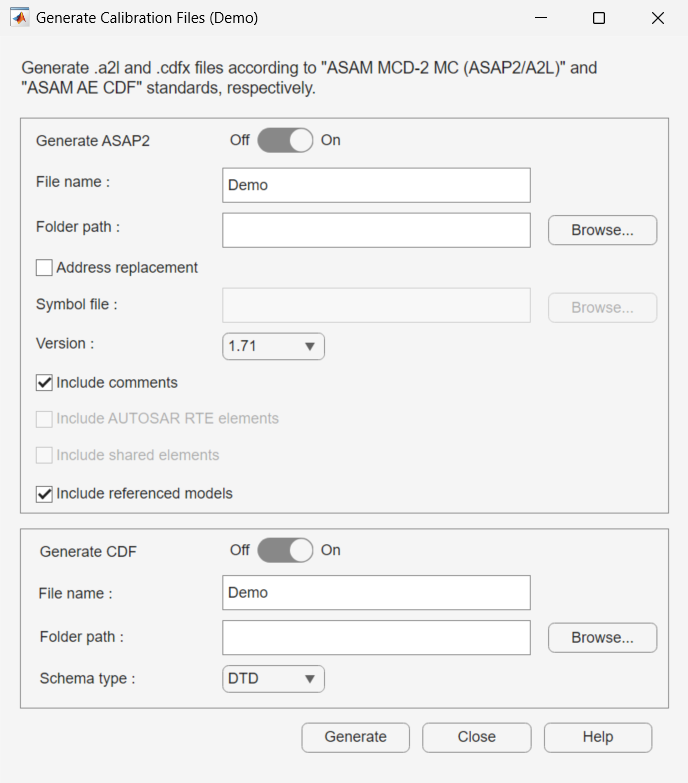

使用生成标定文件工具为 Simulink® 模型自定义和生成标定文件。您可以生成 ASAP2 文件或 CDF 文件。默认情况下，该工具根据 ASAM MCD-2 MC 标准生成 A2L 文件的最新支持版本。您可以选择生成不同的版本。您可以自定义标定文件的选项，例如 A2L 文件的版本和 CDF 文件的架构类型。该工具会记住上次使用的设置，例如 ASAP2 文件的版本、排除注释的选项以及启用 ASAP2 文件和 CDF 文件生成的选项。Simulink 将这些设置保存在您的 MATLAB® 预设项中。保存的设置会覆盖默认设置。

打开 生成标定文件

  1. 打开模型。

  2. 打开 Simulink Coder™。对于 AUTOSAR 模型，打开 AUTOSAR 组件设计器。对于 Simulink Real-Time™ 模型，打开 Simulink Coder。

  3. 为模型生成代码。

  4. 在 C 代码选项卡上，选择共享 > 生成标定文件。

注意

对于 AUTOSAR 模型，选择 Autosar > 共享 > 生成标定文件。

示例

全部展开

配置模型以生成包括注释的最新版本的 ASAP2 文件。

  1. 打开 ASAP2Demo 模型。

  2. 编译模型。

  3. 从 C 代码 > 共享选项卡中打开生成标定文件工具。

  4. 点击生成按钮。

    该工具生成 ASAP2Demo A2L 文件并将其保存在模型编译文件夹中。

相关示例

版本历史记录

在 R2021b 中推出
