使用 555 计时器的 PWM 电路

R2026a
打开模型

此示例展示了在无稳态模式下使用 555 计时器实现的脉冲宽度调制 (PWM) 输出。占空比由电位计 P1 设置。该电位计在运行期间通过占空比控制旋钮控制。示波器显示了 555 计时器的输出结果。要结束仿真，请点击“停止”按钮。

模型

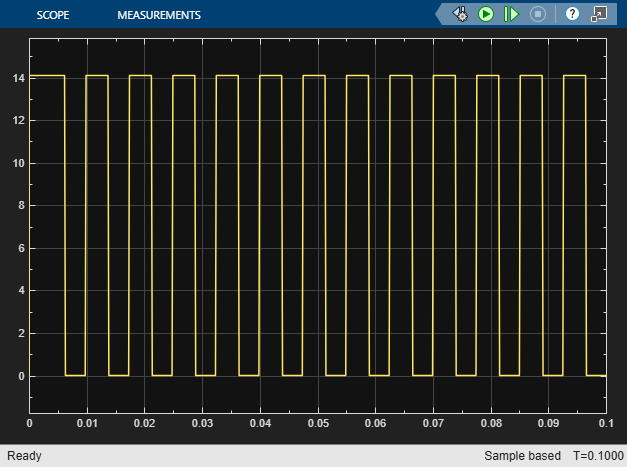

来自示波器的仿真结果
