洗衣机故障分析

R2026b

此示例使用:

打开实时脚本

此示例展示了如何对洗衣机进行建模，并在其运行过程中引入故障。此示例对洗衣机供水系统在特定时刻发生故障时系统的响应情况进行了建模。电机关闭，并通过排出外筒中已部分注入的水来中止洗衣机的运行。

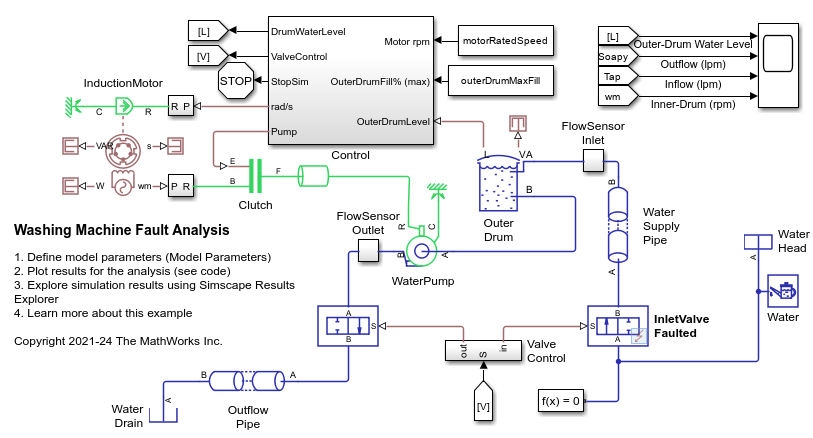

模型概览

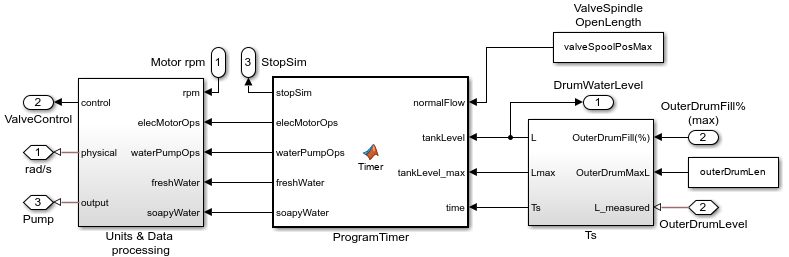

控制概览

要修改或编辑洗衣机洗涤程序，请使用 ProgramTimer 子系统，该子系统包含对故障的响应逻辑。

来自 Simscape™ 记录的仿真结果

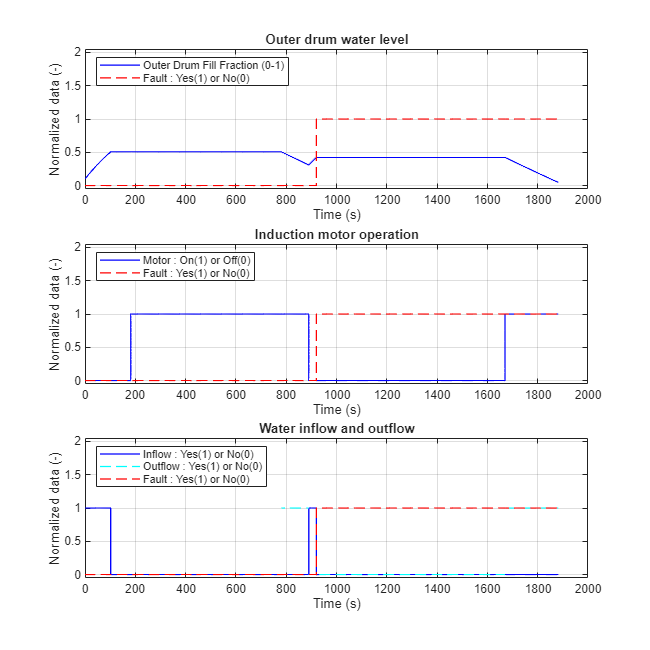

下图显示了进水阀和出水阀的运行状态（开/关），以及水泵的运行状态和外筒水位。当进水阀发生故障时，水泵会关闭。一段时间后，出水阀打开，排出洗衣机筒中已部分注入的水。

sscv_washing_machine_fault_analysis_plotResults;

Figure sscv_washing_machine_fault_analysis contains 3 axes objects. Axes object 1 with title Outer drum water level, xlabel Time (s), ylabel Normalized data (-) contains 2 objects of type line. These objects represent Outer Drum Fill Fraction (0-1), Fault : Yes(1) or No(0). Axes object 2 with title Induction motor operation, xlabel Time (s), ylabel Normalized data (-) contains 2 objects of type line. These objects represent Motor : On(1) or Off(0), Fault : Yes(1) or No(0). Axes object 3 with title Water inflow and outflow, xlabel Time (s), ylabel Normalized data (-) contains 3 objects of type line. These objects represent Inflow : Yes(1) or No(0), Outflow : Yes(1) or No(0), Fault : Yes(1) or No(0).
