全波桥式整流器
此示例说明如何为将 120 VAC 转换为 12 VDC 的变压器中的特定负载指定电容器大小。系统建模为一个理想的 AC 变压器加全波桥式整流器。
变压器的变比为 14，将电源降至 8.6 Vrms，即 8.6*sqrt(2) = 12 Vpk-pk。全波桥式整流器加电容器组合随后将此交流电转换成 DC 电。电阻器表示一个典型的负载。
对于给定大小的电容器，随着负载电阻增加，DC 电压中的纹波也会增加。该模型还可用于驱动应用电路，以评估波纹的影响。
模型

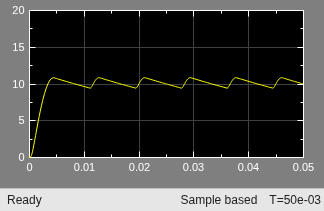

来自示波器的仿真结果
来自 Simscape 记录的仿真结果

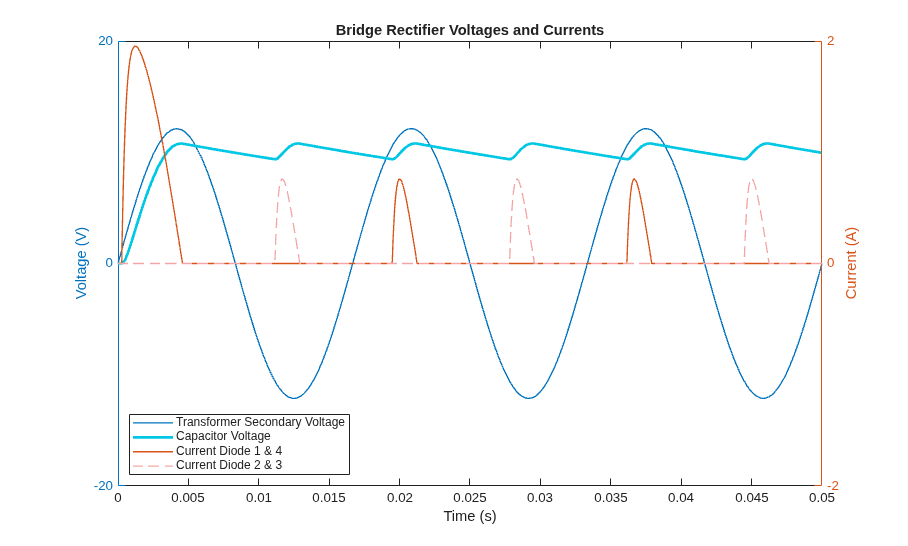

下面的 Bridge Rectifier Voltages and Currents 绘图显示了 AC 电压是如何转换成 DC 电压的。深蓝色的线是桥上电源侧上的 AC 电压。电流有两条通路通过二极管桥。通过二极管 1 和 4 以及二极管 2 和 3 的峰值交替出现，说明即使电压的极性发生变化，到达电容器的电流仍然朝着同一个方向流动。负载电压中的波纹对应于电容器的充电和放电。
