带有肺模型的医用呼吸机
此示例对正压医用呼吸机系统进行建模。向患者提供预设流量。肺部使用平移机械转换器 (MA) 建模，该转换器将湿空气压力转换为平移运动。通过将接口横截面积设为单位值，机械平移网络中的位移代替了体积，力代替了压力，弹簧常数代替了呼吸弹性，阻尼系数代替了呼吸阻力。
目前还没有对湿空气混合物中氧气和二氧化碳的交换进行建模。
模型

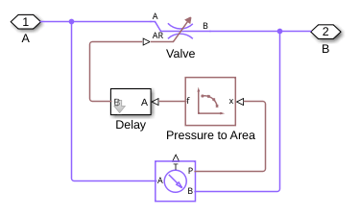

止回阀 1 子系统

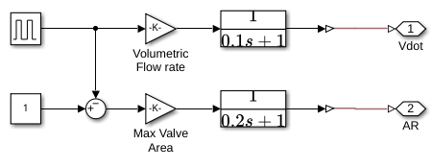

控制信号子系统

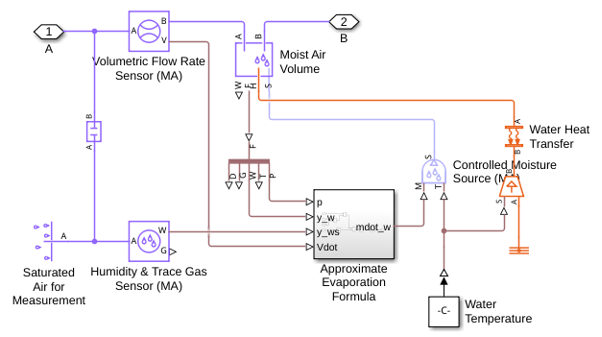

加湿器子系统

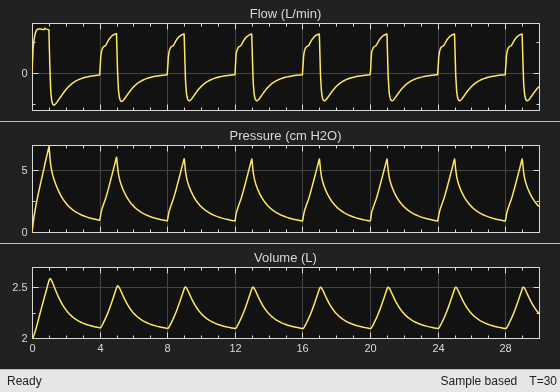

来自示波器的仿真结果
来自 Simscape 记录的仿真结果

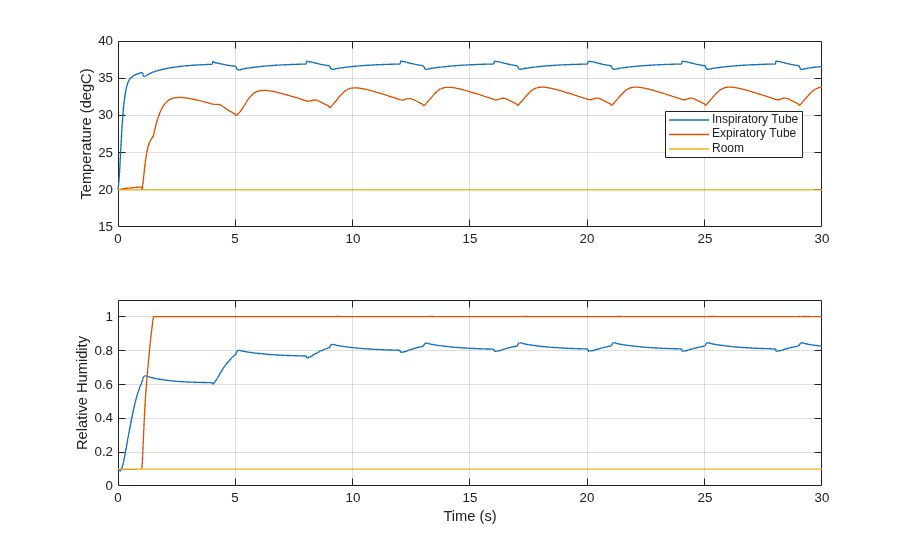

下图显示了流过吸气管和呼气管的空气的温度和相对湿度。室内空气在供应给患者之前经过加热和加湿。

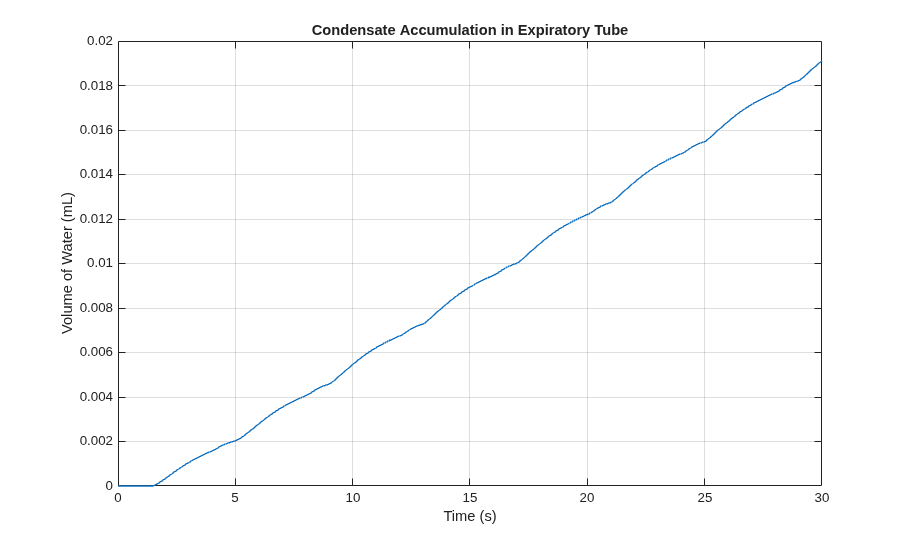

下图显示了呼气管中会积聚冷凝水，应定期排出。这些水来自加湿器和患者的呼吸。
