非线性电感器
此示例展示了非线性电感器的实现，其中电感取决于电流。tanh 函数定义非线性磁通-电流关系。磁通会在较大的电流下饱和，例如，在铁芯电感器中会出现这种情况。
要对特定磁通-电流关系进行建模，可以将 tanh 函数替换为 PS Lookup Table (1D) 模块。
为了获得数值效率，底层行为是根据与电流相关的磁通来定义的。磁化滞后有助于区分磁通以获得电压。只要最小时间步比滞后时间大至少一个数量级，该滞后就不会显著影响仿真结果。源和滞后的参数是在工作区中定义的，以便可以分析计算预期电压。
打开模型
非线性电感器子系统

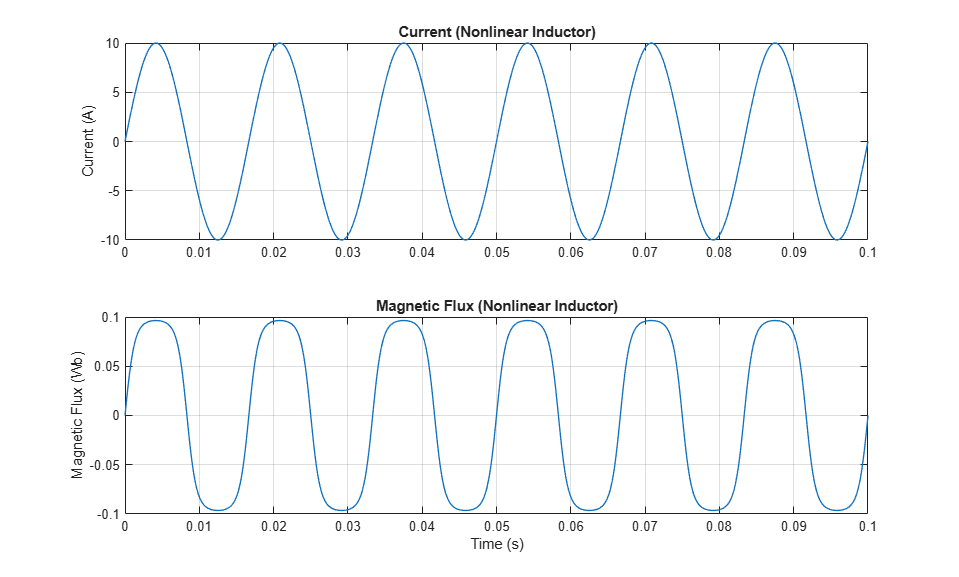

查看仿真结果
