永磁 DC 电机
此示例展示了如何使用测试框架和 Simscape™ 模块来验证 DC 电机的空载转速、空载电流和堵转转矩制造商规格。
该模型基于 Faulhaber 系列 0615 DC 微型电机的 1.5V 变体。
在仿真开始最初的 0.1 秒内，电机没有外部负载。转速上升到空载值。然后在 0.1 秒时，负载将堵转转矩施加到电机轴上。仿真结果与制造商数据一致。
当制造商不提供等效电路参数时，这些参数必须根据空载转速、堵转转矩和效率等信息进行估计。在系统仿真中使用电机模型之前，可以使用诸如该模型之类的测试框架来测试估计的等效电路。
模型

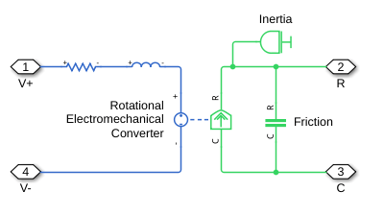

DC Motor 子系统

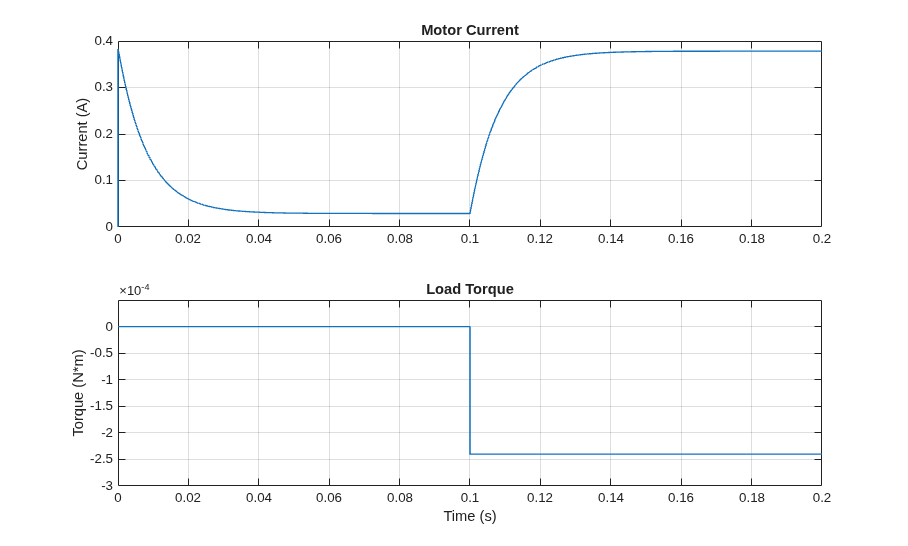

来自 Simscape 记录的仿真结果
