Create Diagonal Matrix

根据对角元素创建方对角矩阵

库:
Simulink / Matrix Operations

描述

Create Diagonal Matrix 模块使用长度为 M 的向量输入 D 中包含的元素填充 M×M 矩阵输出的对角线。对角线以外的元素为零。

等效的 MATLAB^® 代码如下：

A = diag(D)

示例

全部展开

从向量输入生成对角矩阵

打开模型

此示例显示如何使用 Create Diagonal Matrix 模块。

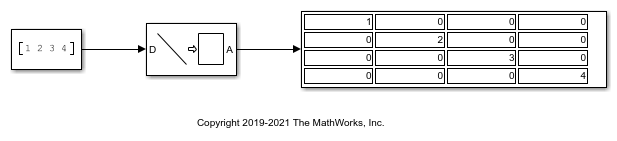

打开 Simulink® 模型。

创建对角矩阵模块根据输入值创建对角矩阵。模型中的输出矩阵以输入向量作为其对角线。

运行模型来验证输出。

端口

输入

全部展开

Port_1 — 输入信号
向量

输入转换为对角矩阵，指定为 M 元素向量。

输出

全部展开

Port_1 — 输出信号
矩阵

输出指定为 M×M 矩阵，其中 M 是输入向量的长度。

输出相当于：

A = diag(D)		% Equivalent MATLAB code

模块特性

数据类型	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
直接馈通	`否`
多维信号	`否`
可变大小信号	`否`
过零检测	`否`

扩展功能

全部展开

C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。

生成的代码在特定条件下依赖于 memcpy 或 memset 函数(string.h)。

定点转换
使用 Fixed-Point Designer™ 设计和仿真定点系统。

版本历史记录

在 R2006a 之前推出

全部展开

R2021b: Create Diagonal Matrix 模块移至 Simulink 矩阵运算库

Create Diagonal Matrix 模块已从 DSP System Toolbox > 数学函数 > 矩阵和线性代数 > 矩阵运算 库移至 Simulink > 矩阵运算 库。所有现有模型均继续发挥作用。
