可重置子系统

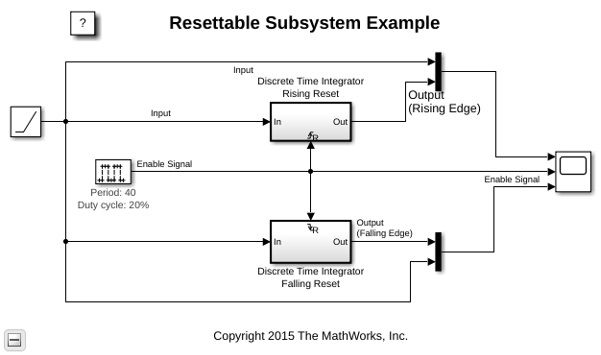

此示例说明如何使用两个可重置子系统来实现斜坡信号。当您要有条件地将子系统中所有模块的状态重置为其初始条件时，请考虑使用可重置子系统。可重置子系统在每个时间步执行，但在重置端口上发生触发信号时，会有条件地重置子系统中的模块状态。有关详细信息，请参阅使用可重置子系统。

在运行仿真后，示波器显示三个绘图。顶部和底部绘图显示作为参考的原始斜坡及其积分。对应于顶部和底部绘图的子系统分别在脉冲的每个上升沿和下降沿重置。当每个子系统重置时，Integrator 模块的状态会设置为其初始条件值，即 0。参考中间的绘图，确定每个子系统重置的时间。

对子系统内的模块发生重置，而不需要每个模块都有自己的重置端口。这样可以更方便地在子系统级处理重置。
