模型指导仪表板

R2026b

检测、可视化和解决建模问题

自 R2026a 起

全页展开

描述

使用模型指导仪表板在编译模型时检测、可视化和解决建模问题。

模型指导仪表板的功能包括：

  • 自动检查 - 当您编译或修改模型时，该仪表板会在后台运行支持编辑时检查的模型顾问检查。

  • 即时反馈 - 建模错误、违反规范或信息状态都会立即被标记出来。

  • 可视指示符 - 显示错误、警告和信息性消息。

  • 实时度量和分析 - 复杂度、哈尔斯特德难度、深度和广度等度量实时更新。

  • 快速导航 - 从仪表板直接跳转到相关模块或子系统。

  • 进度跟踪 - 查看有多少检查已通过或失败，并跟踪合规进度。

使用关闭时保持突出显示切换按钮来控制模型中的违规突出显示。将该按钮切换为开启，则无论仪表板是否打开，都会突出显示违规。将该按钮切换为关闭，则仅在模型指导仪表板打开时突出显示违规。

启用此选项还会启用编辑时检查，后者也可以通过以下方式启用：在模型顾问窗格中打开“配置参数”对话框，选择编辑时检查。禁用此参数会关闭该模型的编辑时检查。

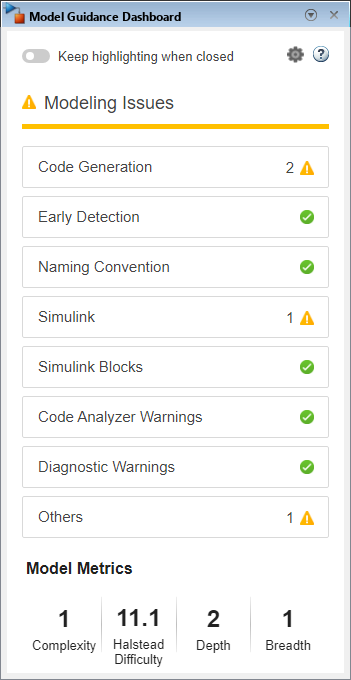

Model Guidance Dashboard with model metric results.

打开 模型指导仪表板 App

对于 Simulink® 模型：

  • 在建模选项卡上，点击模型顾问 > 模型指导仪表板。

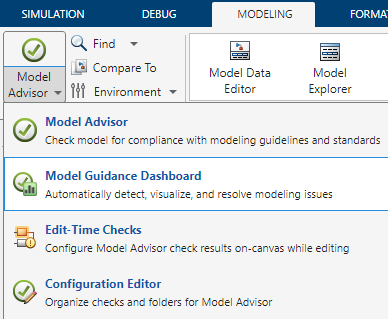

    Opening app via Modeling tab

  • 在模型窗口中右键点击，打开 Simulink 上下文菜单。前往选择 App > 模型顾问 > 模型指导仪表板。

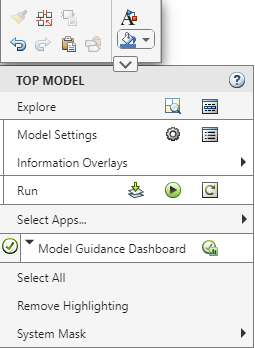

    Model Guidance Dashboard via Simulink Context menu

示例

检测 MAB 违规并进行申述

在 vdp 模型中检测 MAB 违规，并通过添加申述将其隐藏。

  1. 打开 vdp 模型。

    openExample("vdp");

  2. 在建模选项卡上，点击模型顾问的模型顾问 > 模型指导仪表板。

  3. 在模型指导仪表板中，点击设置图标 以更改配置。在选择用于建模问题的配置下拉列表中，选择 Check compliance to MAB。

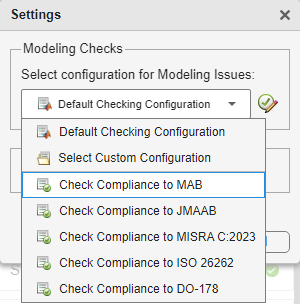

    Changing the configuration to MAB

  4. 点击确定以将 MAB 配置应用于模型。

  5. 点击建模问题下的 Simulink 类别，以查看违规。

  6. 选择检查违规项检查缺失的模块名称，然后点击 Fcn 模块。

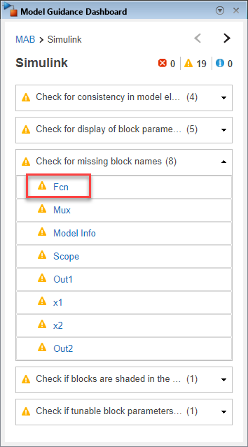

    Selecting the check violation and a specific block under it

  7. 点击 Fcn 模块，突出显示 vdp 模型中的违规 Fcn 模块。

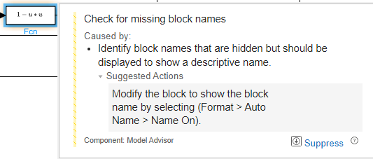

    Violated block highlighted in the model

  8. 点击隐藏，并在弹出窗口中输入注释，说明为何可以忽略此违规项。

  9. 点击添加申述，以从模型指导仪表板中删除该违规。

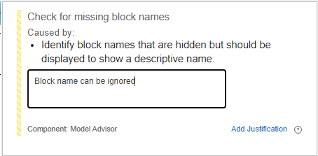

    Adding justification to suppress the violation for Fcn block

修改配置并查看模型度量

点击设置图标 以修改配置或查看模型度量。

Model Guidance Settings pop-up.

从选择用于建模问题的配置下拉列表中选择一个配置。要在模型顾问配置编辑器中查看或编辑所选的模型顾问配置，请点击“编辑/查看”配置按钮 。

模型指导仪表板允许您选择以下配置：

要显示模型度量，请选择显示模型度量。模型度量显示复杂度、哈尔斯特德难度、深度和广度的实时信息。有关详细信息，请参阅模型度量。

查看建模问题

将鼠标悬停在建模问题上可查看模型中违规项的详细信息。建模问题按错误、警告和信息性消息的优先级进行排序。建模问题列表前面的图标表示模型的整体违规状态，同样按错误、警告和信息的优先级进行排序。

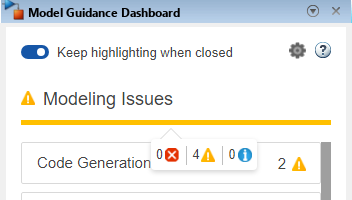

Modeling issues precedence

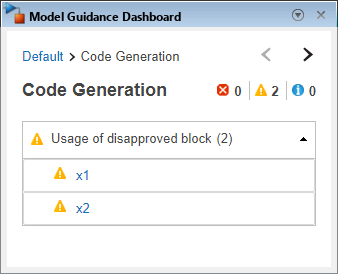

点击建模问题下的某个类别可查看该类别特有的建模问题。此外，您还可以：

Category drill-down

  • 点击“错误”图标 ，仅查看该类别中的错误。

  • 点击“警告”图标 ，仅查看该类别中的警告。

  • 点击“信息”图标 ，仅查看该类别中的信息状态。

  • 点击某个特定违规并选择一个模块。模型中的该模块会突出显示，模型指导仪表板会显示违规详细信息。

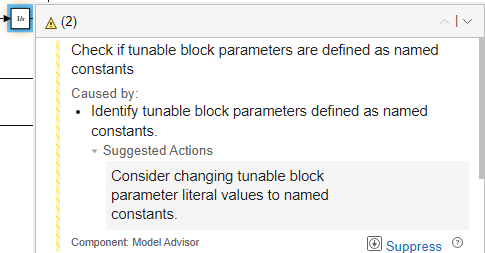

    Selected violation info

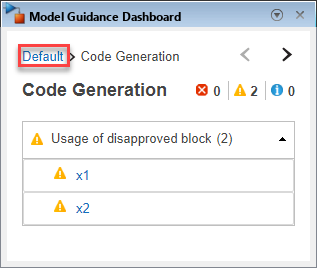

  • 点击窗口顶部导航路径中显示的链接，以返回模型指导仪表板的登录页。

    Model Guidance Dashboard. A link in the navigation trail at the top of the window is highlighted.

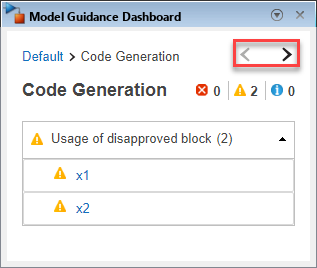

  • 点击双向箭头，以在各类别之间导航并查看相应的违规。

    Model Guidance Dashboard. The bidirectional navigation arrows are highlighted.

版本历史记录

在 R2026a 中推出
