使用度量板识别模型克隆
您可以使用度量仪表板工具来帮助您重用子系统，方法是识别模型层次结构中的克隆。克隆体是相同的 MATLAB 功能块、相同的 Stateflow® 图以及具有相同模块类型和连接的子系统。克隆体可以有不同的参数设置和值。要将克隆替换为指向库块的链接，您可以从度量仪表板打开克隆检测器应用程序。
鉴定克隆体

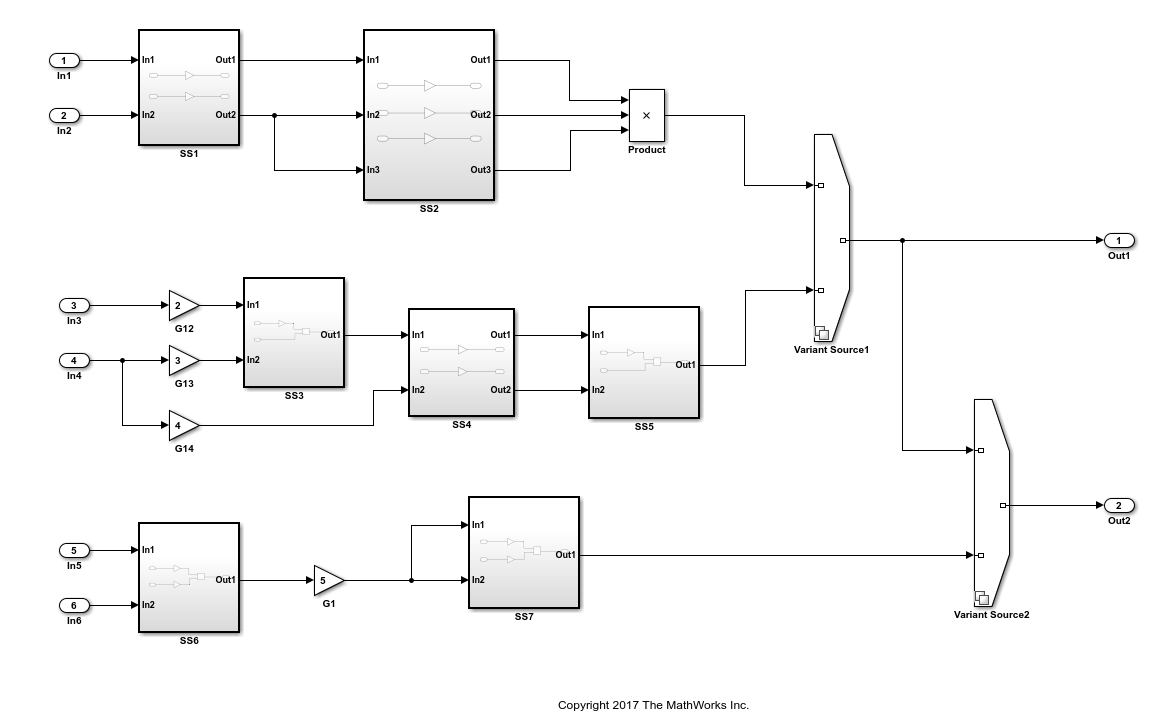

打开模型 ex_clone_detection。
open_system('ex_clone_detection.slx')
将
ex_clone_detection.slx模型保存到本地工作文件夹。在应用选项卡上，点击度量 仪表板。
在度量仪表板中，点击所有度量。
在架构部分，潜在重用行中的黄色条表示该模型包含克隆。该百分比是克隆子系统（包括 Stateflow 图和 MATLAB 功能块）总数的比例。点击黄色横条查看详情。
该模型包含三个克隆组。SS1 和 SS4 属于克隆组一。SS3 和 SS5 属于克隆组二。SS6 和 SS7 属于克隆组三。
将克隆替换为指向库块的链接。
点击打开转换工具打开克隆检测器应用程序。克隆检测器应用程序打开。有关该应用程序的更多信息，请参阅 通过使用克隆检测启用组件重用。
点击替换克隆。克隆检测器应用程序会将克隆内容替换为指向库块的链接。库块位于由要放置克隆的库参数指定的库中。此参数位于克隆结果选项卡中。该库位于 MATLAB® 路径上。它的默认名称是
newLibraryFile。
如果您拥有 Simulink® Test™ 许可证，您可以验证重构模型与原始模型的等效性。点击检查等效性。
在重构模型上运行模型度量
导航至度量仪表板。
点击所有度量。
在架构部分，实际重用行中的蓝色条表示 75% 的模型组件是库子系统的链接。潜在重用行表示该模型不包含任何没有链接到库块的克隆。
