隔离执行器子系统的依赖关系

此示例演示如何突出显示子系统所依赖的模型项。它还演示了如何从模型高亮显示生成独立的模型切片。

选择起点和方向

  1. 打开 f14 示例模型。

    openExample('simulink/AddBlockFromAnotherModelExample,'f14')

  2. 在 App 选项卡的模型验证、确认和测试库下，点击模型切片器。

    Model Slice for the f14 model

  3. 在模型切片器中，点击箭头展开切片配置列表列表。设置以下切片属性：

    • 名称：Actuator_slice

    • 在名称右侧，点击彩色方块以设置高亮颜色。从调色板中选择洋红色 。

    • 信号传播：上游

  4. 以 Actuator Model 子系统为起点。在模型中，右键点击 Actuator Model 子系统，然后在模型切片器应用程序部分 中选择“添加为起点”按钮 。

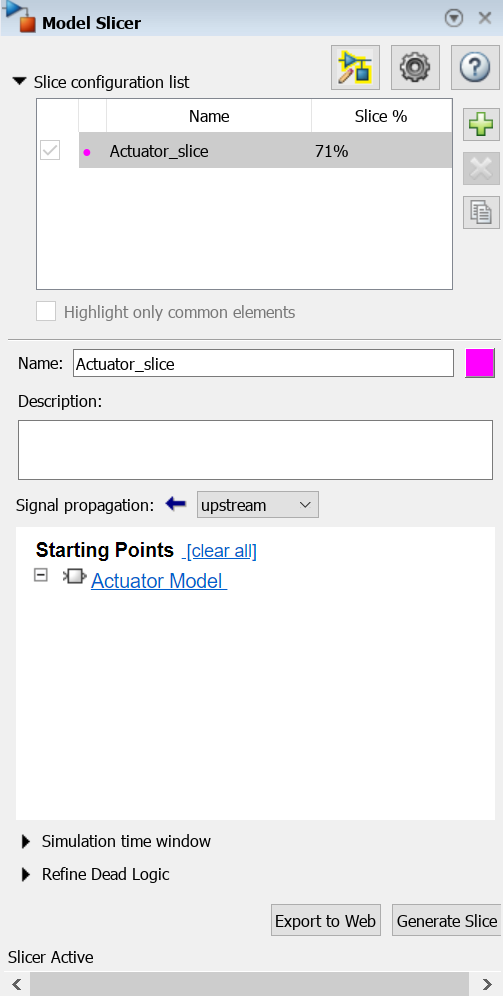

    Actuator Model shown as Starting Point for Model Slicer

查看先例并生成模型切片

  1. 该模型突出了 Actuator Model 子系统的上游依赖关系。

    Simulink canvas for f14 model with dependencies highlighted

    追踪以下依赖路径。Aircraft Dynamics Model 通过 Pitch Rate q 信号突出显示，该信号是 Controller 的输入，其输出又馈送到 Actuator Model。

  2. 生成包含突出显示的模型项的独立模型：

    1. 在模型切片器中，点击生成切片。

    2. 在选择要写入的文件对话框中，选择保存位置并输入 actuator_slice_model。

    3. 点击保存。

  3. 切片模型包含高亮显示的模型项。

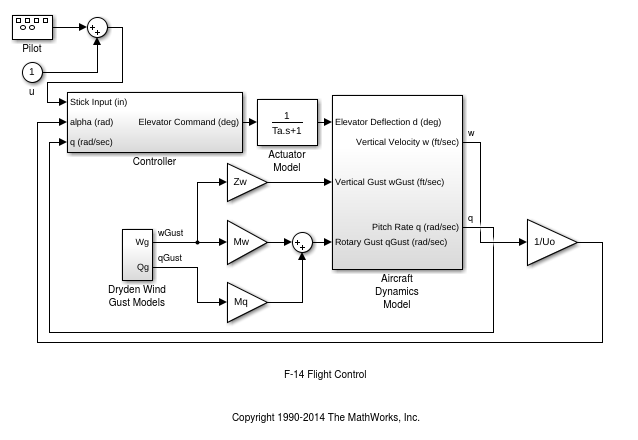

    Simulink canvas for sliced model that contains the upstream dependencies

  4. 要从该模型中去除突出显示，请关闭模型切片器。
