在度量板中修改、删除和添加度量阈值

获取默认度量阈值

度量盘有两种配置类型：

在这个示例中，您可以使用 slmetric.config.Configuration 对象来指定度量仪表板的阈值。

1.打开度量盘的默认度量配置。

metricConfig = slmetric.config.Configuration.openDefaultConfiguration();

2.从度量配置中获取阈值配置。

thresholdConfig = getThresholdConfigurations(metricConfig);

3.使用函数 getThresholds 返回默认阈值。

defaultThresholds = getThresholds(thresholdConfig);

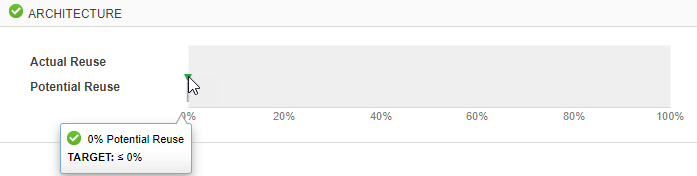

默认阈值包括度量 mathworks.metrics.CloneContent 的阈值。潜在重用小组件显示由 mathworks.metrics.CloneContent 提供的度量数据。在度量仪表板的架构部分中，潜在重用结果的默认阈值为 0%。度量仪表板仅将潜在重用小组件中的度量数据分类为合规，如果该值小于或等于 0%。

4.获取与潜在重用结果关联的阈值。

potentialReuse = findobj(defaultThresholds,"MetricID","mathworks.metrics.CloneContent")

potentialReuse =
  Threshold with properties:

     MetricID: 'mathworks.metrics.CloneContent'
    AppliesTo: 'Value'

修改现有度量阈值

度量板使用分类将度量数据分类为符合指定阈值的合规、警告或不合规。

使用函数 getClassifications 获取仪表板用于根据阈值对潜在重用结果进行分类的分类。

C = getClassifications(potentialReuse);

Classification 数组 C 包含：

变更合规值

1.查看符合条件的潜在再利用结果的当前范围。

C(1).Range

ans =
  MetricRange with properties:

           Start: -Inf
             End: 0
    IncludeStart: 0
      IncludeEnd: 1

根据当前的分类，如果潜在重用值大于负无穷大且小于或等于零，度量数据符合要求。这意味着，如果潜在重用值为 0%，则度量仪表板会将度量数据显示为合规。属性 IncludeStart 和 IncludeEnd 决定范围是否包含 Start 和 End 值。

2.修改符合潜在再利用标准的结果范围。对于本例，允许潜在再利用值小于 20% 的情况符合规定。

C(1).Range.End = 0.2;

请注意，度量 mathworks.metrics.CloneContent 期望该值是一个分数，表示克隆子组件的总数，因此在本例中，End 被指定为 0.2。有关详细信息，请参阅模型度量。

更改警告值

1.查看当前警告潜在重用结果的范围。

C(2).Range

ans =
  MetricRange with properties:

           Start: 0
             End: Inf
    IncludeStart: 0
      IncludeEnd: 0

根据当前的分类，如果潜在重用值介于零和无穷大之间，度量仪表板将显示警告。这意味着，如果潜在重用值大于 0%，度量仪表板将显示度量数据并发出警告。

2.修改警告潜在重用结果的范围。在本例中，指定度量仪表板仅在潜在重用大于 20% 时显示警告。

C(2).Range.Start = 0.2;

3.查看修改后的潜在再利用阈值范围。

C.Range

ans =
  MetricRange with properties:

           Start: -Inf
             End: 0.2000
    IncludeStart: 0
      IncludeEnd: 1

ans =
  MetricRange with properties:

           Start: 0.2000
             End: Inf
    IncludeStart: 0
      IncludeEnd: 0

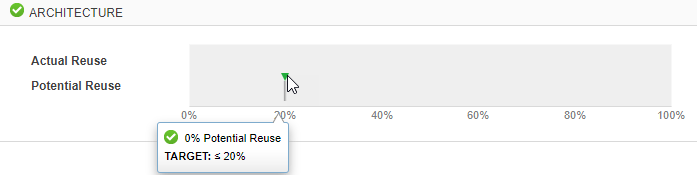

现在，度量仪表板显示潜在重用值小于或等于 20% 为合规，大于 20% 的值则发出警告。对于模型 vdp，潜在再利用值小于 20%，显示为符合要求。

如果想在本示例中查看更新后的度量仪表板阈值，请在 MATLAB® 命令行窗口中输入以下代码：

save(metricConfig,"FileName","MetricConfig.xml");
slmetric.config.setActiveConfiguration(fullfile(pwd,"MetricConfig.xml"));
metricsdashboard vdp

该代码将更新后的度量配置保存到 XML 文件中，将该文件指定为活动配置，并打开度量仪表板。在度量板的工具栏中，点击非编译度量以收集度量数据并查看度量阈值。

移除度量阈值

假设您想移除默认阈值。您可以使用函数 removeThreshold 从配置中删除阈值。

移除潜在重用结果的阈值。

removeThreshold(thresholdConfig,potentialReuse);

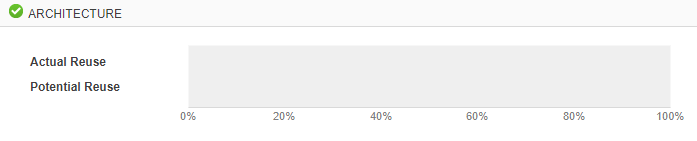

现在度量配置中不包含潜在重用结果的阈值，但包含其他度量数据的默认阈值。

如果要在本示例中查看更新后的度量仪表板阈值，请将更新后的度量配置保存到 XML 文件，将该文件指定为活动配置，然后重新打开度量仪表板。在度量板的工具栏中，点击非编译度量以收集度量数据并查看度量阈值。

添加度量阈值

假设您不希望模型包含超过特定数量的模块。您可以为 Simulink® 模块度量 mathworks.metrics.SimulinkBlockCount 添加阈值，如果模型包含的块数超过指定数量，度量仪表板会将度量数据显示为不合规。在这个示例中，您可以定义一个阈值，以便在模型包含超过 11 个块时，“度量仪表板”将模块计数度量显示为不合规。

在阈值配置中添加一个新的阈值，并将度量指定为 "mathworks.metrics.SimulinkBlockCount"，并将度量适用的属性指定为 "AggregatedValue"。

customThreshold = addThreshold(thresholdConfig,"mathworks.metrics.SimulinkBlockCount","AggregatedValue")

customThreshold =
  Threshold with properties:

     MetricID: 'mathworks.metrics.SimulinkBlockCount'
    AppliesTo: 'AggregatedValue'

对于函数 addThreshold，您可以将阈值属性指定为 "Value" 或 "AggregatedValue"。

在这种情况下，对于度量 mathworks.metrics.SimulinkBlockCount：

有关其他度量的 Value 和 AggregatedValue 属性的信息，请参阅 模型度量。

指定合规值

1.获取自定义阈值的默认分类。默认分类包含一系列阈值认为符合要求的值。

defaultClassification = getClassifications(customThreshold)

defaultClassification =
  Classification with properties:

    Category: 'Compliant'
       Range: [1×1 slmetric.config.MetricRange]

2.查看分类中的 Range 属性。

defaultClassification.Range

ans =
  MetricRange with properties:

           Start: -Inf
             End: Inf
    IncludeStart: 0
      IncludeEnd: 0

默认情况下，分类会将任何值显示为合规，因为合规值的范围是从负无穷大到无穷大。

3.修改合规值的范围，使只有小于 10 的值才合规。

defaultClassification.Range.End = 10;

指定警告值

1.为导致警告的度量数据添加分类。

warningClassification = addClassification(customThreshold,"Warning");

2.修改警告值的范围，使介于 10 和 11 之间的值返回警告。

warningClassification.Range.Start = 10;
warningClassification.Range.End = 11;
warningClassification.Range.IncludeStart = 1; % greater than or equal to 10
warningClassification.Range.IncludeEnd = 1; % less than or equal to 11

该范围包括值 10 和 11，因为 IncludeStart 和 IncludeEnd 设置为 1 (true)。

指定不合规值

1.添加不合度量数据的分类。

noncompliantClassification = addClassification(customThreshold,"NonCompliant");

2.修改不合规值的范围，使大于 11 的值被视为不合规。

noncompliantClassification.Range.Start = 11;
noncompliantClassification.Range.IncludeStart = 0; % greater than 11 (but not equal to 11)

查看更新后的度量仪表板

1.将更新后的度量配置保存为 XML 文件，其中包含更新后的阈值和分类信息。

save(metricConfig,"FileName","MetricConfig.xml");

2.将 XML 文件设置为度量仪表板的活动度量配置。

slmetric.config.setActiveConfiguration(fullfile(pwd,"MetricConfig.xml"));

3.度量仪表板会在下次打开模型仪表板时使用活动配置。

metricsdashboard vdp

4.在度量板的工具栏中，点击非编译度量以收集度量数据并查看度量阈值。

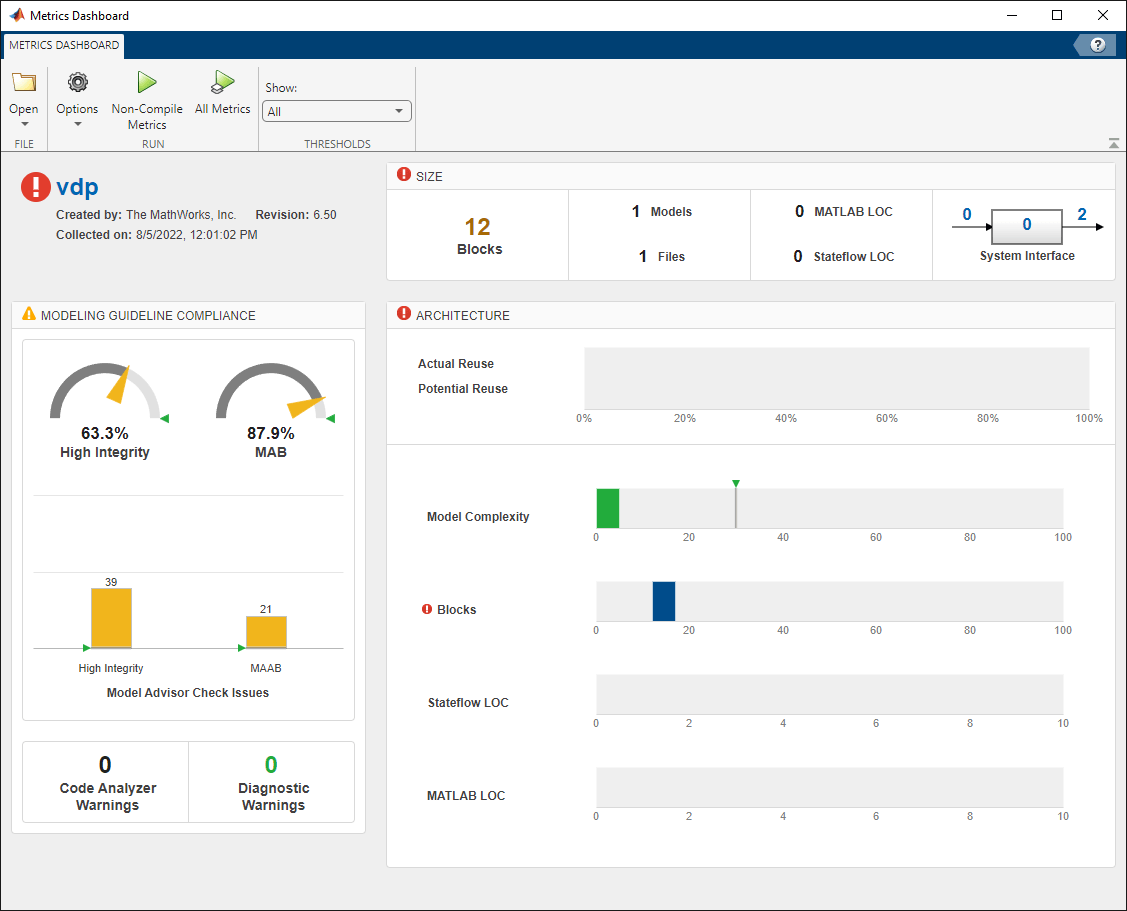

由于模型 vdp 包含的块数超过 11 Simulink 个，度量仪表板显示度量数据不合规。
