评估模型与代码覆盖率之间的差异
此示例演示了如何使用 Simulink® Test™ Manager 分析模型覆盖率和生成代码覆盖率，并调查结果中的差异。有关如何在不使用 Simulink Test 的情况下分析代码覆盖率的信息，请参阅使用 Simulink Coverage 收集代码覆盖率度量和软件在环代码覆盖率。
在分析代码覆盖率时，代码覆盖率结果可能与模型覆盖率结果不完全一致。
尽管 Embedded Coder 的目标是生成与模型行为相同的代码，但 Simulink® 模型和 C/C++ 代码在抽象层次上存在根本差异。Simulink 模型是期望行为的高级表示，而 C 和 C++ 是低级编程语言。由于这种差异，行为的实现方式不同，可能导致结构不同。
模型和代码覆盖率结果可能存在差异，原因可能包括：
语句覆盖率与模块执行覆盖率不同。例如，Stateflow® 图和转移不会获得模块执行覆盖率，但从它们生成的代码会获得语句覆盖率。此外，由于一个模块的实现通常包含多个代码语句，因此一个模块的执行结果通常会对应生成代码中的多个语句.
模型覆盖率中的“整数溢出饱和”度量在代码覆盖率中成为决策结果。
在 MATLAB® Function 模块内部的函数调用，在模型覆盖率中会报告为一个决策，但在代码覆盖率中会报告为函数调用覆盖率。
Embedded Coder 会尝试优化生成的代码，以消除不必要的执行分支。如果你的模型中存在死逻辑，Embedded Coder 可能会从生成代码中移除这些逻辑。
默认情况下，Embedded Coder 会执行表达式折叠优化，即将多个决策折叠为一个更复杂的决策。此优化可能会导致决策、条件和多条件死代码覆盖率 (MCDC) 的差异。有关详细信息，请参阅Minimize Computations and Storage for Intermediate Results at Block Outputs (Embedded Coder)。
设置覆盖率
此示例模型 CruseControl.slx 是一个实现简单巡航控制逻辑的 Stateflow 图。
此示例包含一个 Simulink® Test™ 测试文件，该文件包含一组测试用例，可实现 100% 模型覆盖率，随后利用这些测试用例通过软件在环 (SIL) 仿真模式分析代码覆盖率。
打开 Simulink 测试管理器并加载测试用例。
sltestmgr
testFile = sltest.testmanager.load("CruiseControl_Tests.mldatx");运行测试套件
使用 sltest.testmanager.run 运行测试套件。不提供任何输入将运行所有已加载的测试。
testFile.run();
在测试管理器中查看覆盖率结果
在测试管理器中，点击结果和工件。展开结果，然后选择 CruiseControl_Tests > CruiseControl_TestSuite > Model-in-the-loop Tests。然后，在聚合覆盖率结果下，通过点击创建聚合覆盖报告图标
来生成模型覆盖率报告。在这组测试中，模型覆盖率报告器显示决策覆盖率、条件覆盖率和 MCDC 覆盖率均为 100%。
在左侧窗格中，选择 CruiseControl_Tests > CruiseControl_TestSuite > Software-in-the-loop Tests。在聚合覆盖率结果下，通过点击创建聚合覆盖报告图标
生成代码覆盖率报告。这些测试使用相同的测试用例和测试输入，但代码覆盖率报告显示决策覆盖率为 97%，条件覆盖率为 96%，MCDC 覆盖率为 91%。要理解造成这种差异的原因，需要进一步分析覆盖率报告。
审查代码覆盖率报告
在启用了覆盖率结果突出显示的情况下查看模型。在测试管理器中，进入 Software-in-the-loop Tests 结果，在聚合覆盖率结果下，点击要分析的模型名称 CruiseControl，打开模型的覆盖率详细信息窗格，并突出显示具有覆盖率结果的模型。双击以进入 Compute target speed 图。
在覆盖率详细信息窗格中，滚动至详细信息部分。详细信息部分的第一部分显示了整个系统的覆盖率结果。在模型覆盖率报告中，所针对的模型为 CruiseControl，而在代码覆盖率报告中（即当前覆盖率详细信息窗格显示的报告），所针对的文件为 CruiseControl.c。模型覆盖率和代码覆盖率报告分别显示如下覆盖率结果：
覆盖率度量 | 模型覆盖率结果 | 代码覆盖率结果 |
|---|---|---|
决策 | 100%（38 个结果，总共 38 个） | 97%（38 个结果，总共 39 个） |
条件 | 100%（32 个结果，总共 32 个） | 96%（69 个结果，总共 72 个） |
MCDC | 100%（16 个结果，总共 16 个） | 91%（20 个结果，总共 22 个） |
执行 | 不适用 | 不适用 |
语句 | 不适用 | 100%（89 个语句，总共 89 个） |
函数 | 不适用 | 100%（5 个函数，总共 5 个） |
函数调用 | 不适用 | 100%（3 个函数调用，总共 3 个） |
通过比较结果，您可以发现决策、条件和 MCDC 覆盖率在代码覆盖率报告器中具有更多的覆盖率结果。
审查具体差异

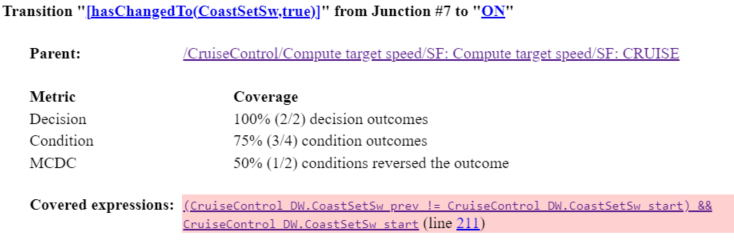

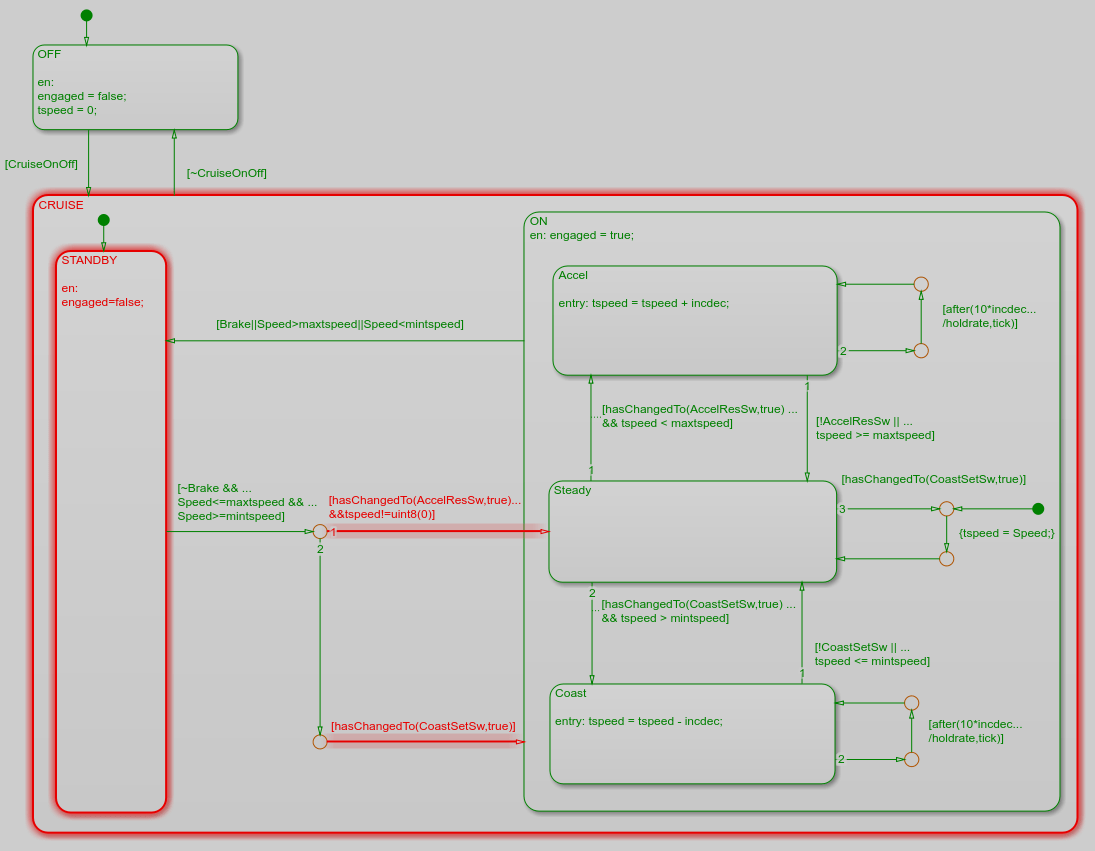

在 Simulink 画布中，有两个转移未被覆盖。点击下方的转移，[hasChangedTo(CoastSetSw,true)]。在模型覆盖率报告中，您会看到一个经过分析的决策，该决策有两个可能的结果，这就是决定是否进行此次转移的最终决策。然而，在代码覆盖率报告中，您会看到一个经过分析的决策，该决策有两个可能的结果；两个经过分析的条件，每个条件都有两个可能的结果；以及两个 MCDC 结果。

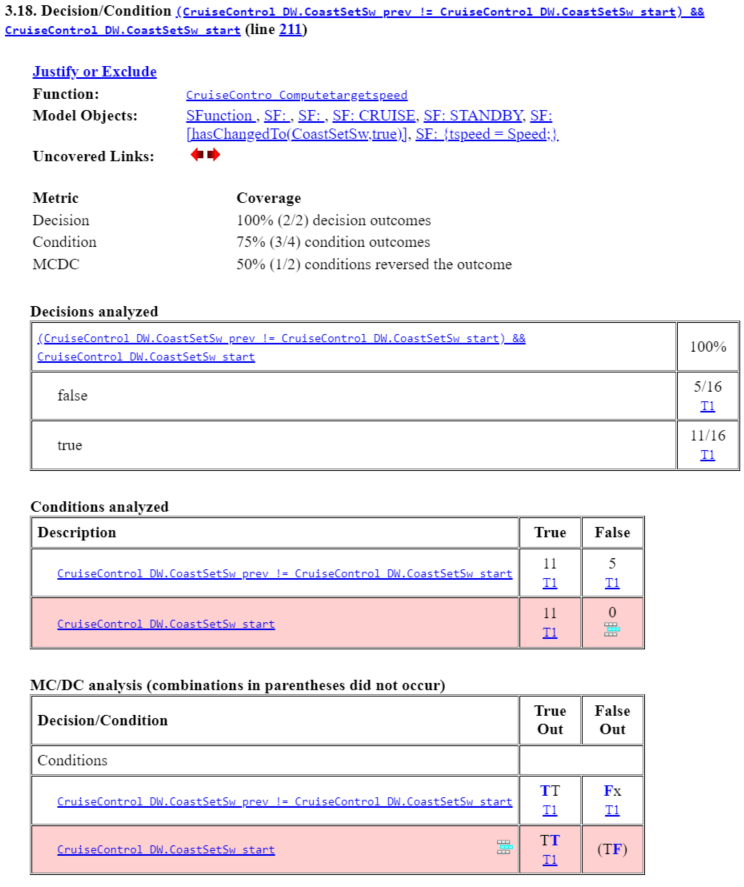

当模型以代码覆盖率结果高亮显示时，点击转移线可跳转至代码覆盖率报告中的相应代码部分。如果您向上滚动至详细信息部分，即可查看覆盖率表格。在本例中，第 3.18 节是与本次转移相关的部分。
分析的条件和 MC/DC 分析表格说明了代码覆盖率报告中出现新结果的原因。hasChangedTo 运算符在模型覆盖率中会报告为一个决策，而 Embedded Coder® 则会将该转移转换为一个包含多个条件的复杂表达式，因此它还接收条件覆盖率和 MCDC 覆盖率：
else if ((CruiseControl_DW.CoastSetSw_prev != CruiseControl_DW.CoastSetSw_start) && CruiseControl_DW.CoastSetSw_start) {...}
解决代码覆盖率缺失问题
在此示例中，代码覆盖率分析未达到 100% 覆盖率，因为生成的代码产生了额外需要满足的覆盖率结果。要实现 100% 覆盖率，您可以：
添加新的测试用例，以覆盖当前测试用例未涉及的逻辑。您可以使用 Simulink® Design Verifier™ 生成测试用例以满足缺失的覆盖率。
如果一个或多个测试结果无法达到预期，或者测试用例需要过多的系统资源，请对覆盖率结果进行申述。
作为最佳作法，建议在分析代码覆盖率之前，先解决模型覆盖率缺失的问题。例如，如果模型覆盖率报告中存在决策覆盖缺失，则生成代码的代码覆盖率报告中也会存在相应的语句覆盖缺失。此外，您可以重用用于分析模型覆盖率的测试用例进行代码覆盖率分析，从而验证它们的行为等价性。
