使用自定义脚本处理测试结果

测试模型通常需要评估确保测试有效的条件，以及验证模型行为。MATLAB^® 单元测试为此类评估提供了一个框架。在 Simulink^® Test™ 中，您可以使用测试用例自定义准则来编写特定的评估，并在脚本中包含 MATLAB 单元测试资格。

自定义准则作为后仿真准则应用于仿真输出。请参阅 Simulink.SimulationOutput。如果需要运行时验证，请在 Test Assessment 或 Test Sequence 模块中使用 verify() 语句。请参阅通过 when 分解验证模型仿真。

MATLAB 测试框架

自定义准则脚本是 test 的方法，它是 matlab.unittest 测试用例对象。要启用该函数，请在测试管理器的测试用例自定义准则部分中选择 function customCriteria(test)。在函数内部，在嵌入的 MATLAB 编辑器中输入自定义准则脚本。

嵌入式 MATLAB 编辑器列出了 test 的属性。使用 MATLAB 单元测试资格创建测试评估。自定义准则支持验证和断言类型资格。请参阅验证、断言及其他鉴定一览表。在评估自定义准则时，验证和断言的操作方式不同：

验证 - 当验证失败时，将进行其他评估。诊断结果出现在结果中。使用验证进行一般评估，例如根据预期输出检查仿真。
示例：test.verifyEqual(lastValue,0)
断言 - 当断言失败时，自定义准则脚本将停止评估。诊断结果出现在结果中。对于使准则无效的条件使用断言。
例如：test.assertEqual(lastValue,0)。

定义自定义准则脚本

此示例使用:

打开实时脚本

此示例显示如何为自动驾驶仪测试用例创建自定义准则脚本。

1.打开测试文件

sltest.testmanager.load('AutopilotTestFile.mldatx');
sltest.testmanager.view

2.在测试浏览器中，选择 AutopilotTestFile >基本设计测试用例>需求 1.3 测试。

3.在测试用例中，展开自定义准则部分。

4.通过选择 function customCriteria(test) 来启用自定义准则脚本。

5.在嵌入式 MATLAB 编辑器中，添加以下脚本，该脚本获取并验证信号 Phi 和 APEng 的最终值。其中一个测试需求是 Signals_Req1_3，sltest_simout 是仿真输出。

% Get the last values

lastPhi = test.sltest_simout.get('Signals_Req1_3').get('Phi').Values.Data(end);

lastAPEng = test.sltest_simout.get('Signals_Req1_3').get('APEng').Values.Data(end);

% Verify the last values equal 0

test.verifyEqual(lastPhi,0,['Final Phi value: ',num2str(lastPhi),'.']);

test.verifyEqual(lastAPEng,false,['Final APEng value: ',num2str(lastAPEng),'.']);

6.要查看记录的信号如何满足 Signals_Req1_3 测试需求，请打开 RollRefAssessLib.slx 模型，然后打开“测试评估需求 1-3 Subsystem”模块。

7.运行测试用例。

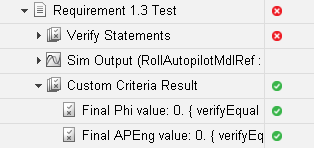

8.在结果和工件窗格中，展开自定义条件结果。两项准则均通过。

Passing results for final phi and AP Eng values

9.清除并关闭测试管理器。

sltest.testmanager.clear
sltest.testmanager.clearResults
sltest.testmanager.close

重复使用自定义准则并使用断点进行调试

打开实时脚本

此示例显示如何在独立函数中编写自定义准则并向该函数添加断点。自定义准则函数 sltestCheckFinalRollRefValues.m 作为本示例的起点。

使用独立函数可以让您：

在多个测试用例中重复使用自定义准则。
在准则脚本中设置断点以进行调试。
使用命令行调查仿真输出。

1.在 MATLAB 实时编辑器中打开函数文件，并在测试管理器中打开测试文件

open('sltestCheckFinalRollRefValues.m')

sltest.testmanager.load('AutopilotTestFile.mldatx');
sltest.testmanager.view

2.在测试管理器的测试浏览器窗格中，选择 AutopilotTestFile > 基本设计测试用例> 需求 1.3 测试。

3.展开自定义条件部分，选择 function customCriteria(test) 启用自定义准则脚本。然后，在嵌入的 MATLAB 编辑器中，将内容替换为对自定义准则的函数调用：

sltestCheckFinalRollRefValues(test)

4.在 MATLAB 实时编辑器中的 sltestCheckFinalRollRefValues.m file 中，通过点击第 8 行的 8 设置断点。

5.在测试管理器中，运行测试用例。当遇到断点时，测试用例暂停运行，命令行窗口显示发生断点的行，命令行提示符变为 K>>，表示调试模式。

6.在命令提示符下输入 test 以显示 STMCustomCriteria 对象的属性。属性包含测试用例的特征和仿真数据输出。

7.属性 sltest_simout 包含仿真数据。要查看数据 PhiRef，请在命令行中输入

test.sltest_simout.get('Signals_Req1_3').get('PhiRef')

8.在 MATLAB 实时编辑器中的 sltestCheckFinalRollRefValues.m 文件中，点击继续以继续运行自定义准则脚本。

9.在结果和工件窗格中，展开自定义条件结果。两项准则均通过。

要在另一个测试用例中重复使用该脚本，请从该测试用例的自定义条件调用相同的函数。

自定义条件编程接口示例

打开实时脚本

此示例显示如何使用编程接口设置和获取自定义准则。

在运行此示例之前，暂时禁用因验证失败而导致的警告。

warning off Stateflow:Runtime:TestVerificationFailed;
warning off Stateflow:cdr:VerifyDangerousComparison;

加载测试文件并获取测试用例对象

tf = sltest.testmanager.load('AutopilotTestFile.mldatx');

ts = getTestSuiteByName(tf,'Basic Design Test Cases');

tc = getTestCaseByName(ts,'Requirement 1.3 Test');

创建自定义条件对象并设置条件

创建自定义准则对象。

tcCriteria = getCustomCriteria(tc)

tcCriteria =
  CustomCriteria with properties:

     Enabled: 0
    Callback: '↵'

创建自定义准则表达式。该脚本获取信号 Phi 的最后一个值并验证它是否等于 0。

criteria = ...
    sprintf(['lastPhi = test.sltest_simout.get(''Signals_Req1_3'')',...
	'.get(''Phi'').Values.Data(end);\n',...
	'test.verifyEqual(lastPhi,0,[''Final: '',num2str(lastPhi),''.'']);'])

criteria =
    'lastPhi = test.sltest_simout.get('Signals_Req1_3').get('Phi').Values.Data(end);
     test.verifyEqual(lastPhi,0,['Final: ',num2str(lastPhi),'.']);'

设置并启用准则。

tcCriteria.Callback = criteria;
tcCriteria.Enabled = true;

运行测试用例并获取结果

运行测试用例。

tcResultSet = run(tc);

获取测试用例结果。

tcResult = getTestCaseResults(tcResultSet);

获取自定义准则结果。

ccResult = getCustomCriteriaResult(tcResult)

ccResult =
  CustomCriteriaResult with properties:

             Outcome: Failed
    DiagnosticRecord: [1×1 sltest.testmanager.DiagnosticRecord]

恢复验证失败的警告。

warning on Stateflow:Runtime:TestVerificationFailed;
warning on Stateflow:cdr:VerifyDangerousComparison;

sltest.testmanager.clearResults
sltest.testmanager.clear
sltest.testmanager.close
