结合使用 CDFX 文件和 Simulink
此示例说明如何使用 CDFX 文件中的标定数据作为 Simulink® 模型的输入。
导入数据
使用 cdfx 函数导入标定数据。
cdfxObj = cdfx("CDFXExampleFile.cdfx")cdfxObj =
CDFX with properties:
Name: "CDFXExampleFile.cdfx"
Path: "/tmp/Bdoc25b_2988451_1428583/tpf364ba40/vnt-ex88524458/CDFXExampleFile.cdfx"
Version: "CDF20"
实例化局部变量
使用 getValue 将所需参数提取到 MATLAB® 工作区中。
gainParam = getValue(cdfxObj, "ASAM.C.SCALAR.GAIN")gainParam = 3
mapParam = getValue(cdfxObj, "ASAM.C.MAP")mapParam = struct with fields:
PhysicalValue: [5×5 double]
Axis1: [1×1 struct]
Axis2: [1×1 struct]

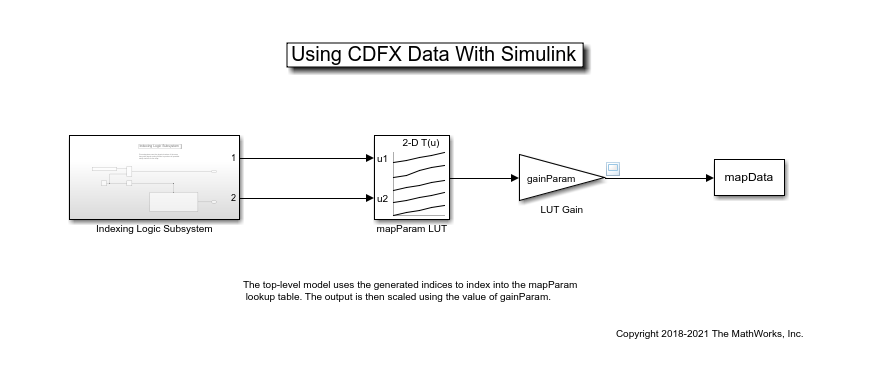

查找-增益模型
open_system("CDFXSimulinkModel.slx");
cdfxMdl = gcscdfxMdl = 'CDFXSimulinkModel'
该模型包含：
2-D Lookup Table 模块，表示 CDFX 文件中的
ASAM.C.MAP参数。“表数据”字段，表示实例的物理值；“断点”字段，表示轴的物理值。Gain 模块，表示 CDFX 文件中的
ASAM.C.SCALAR.GAIN参数。To Workspace 模块，用于记录仿真数据。

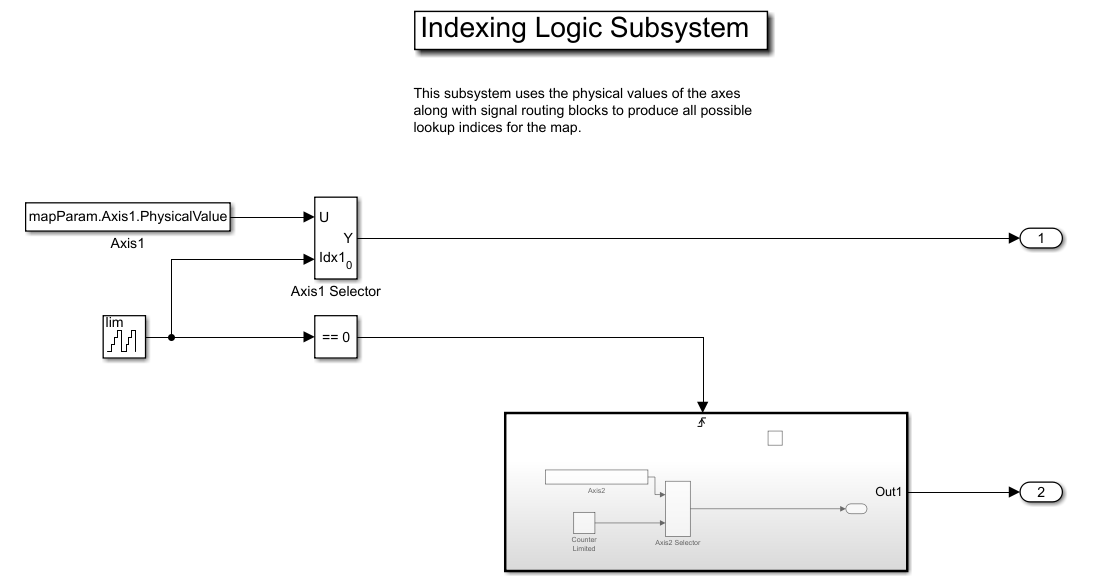

Indexing Logic 子系统
Indexing Logic 子系统使用 ASAM.C.MAP 参数轴的物理值以及信号路由模块和触发子系统，来生成查找索引的所有有效组合。如果您需要在标定参数的全部可能输入值范围内进行测试，这种配置会很有用。
在 MATLAB 中记录输出数据

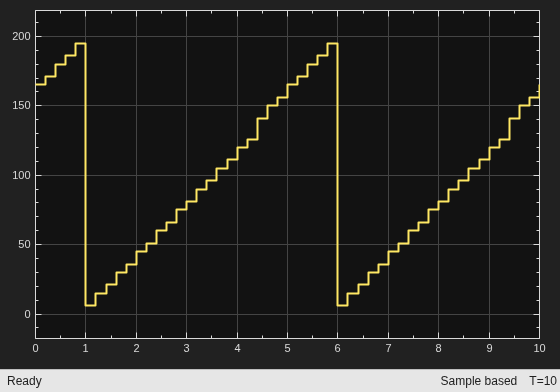

仿真的输出由 To Workspace 模块发送到 MATLAB，在那里它存储为时间序列对象，称为 mapData。现在可以在 MATLAB 工作区中检查和可视化这些数据。
sim(cdfxMdl);

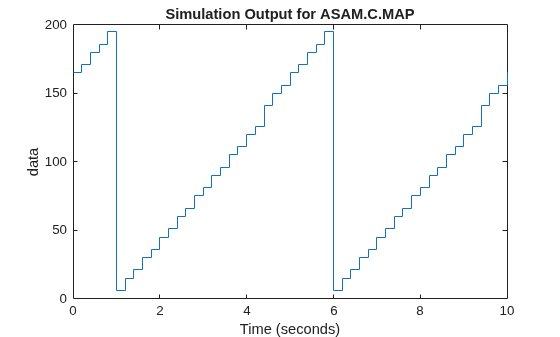

plot(mapData)
title("Simulation Output for ASAM.C.MAP")
