RLC Circuit Analyzer

电路配置

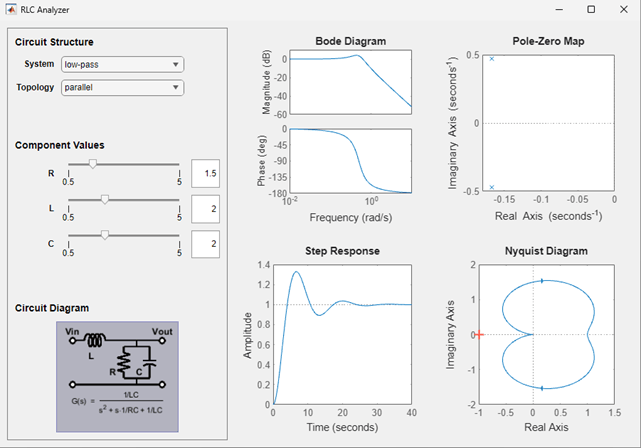

该 App 包含下拉列表，用于选择 RLC 电路类型和系统拓扑。用户可以选择以下滤波器类型的并联配置或串联配置。当您使用这些下拉菜单更改电路结构时，该 App 会更新电路图。

对于任何给定的电路配置，该 App 允许用户分别调整电阻器组件、电感器组件和电容器组件的值 R、L 和 C。

当用户修改电路结构或组件值时，响应图会自动更新。

响应图

该 App 为选定 RLC 电路显示以下响应图。App 初始化代码使用指定的绘图函数创建这些图。每个绘图函数创建一个图对象，您可使用圆点表示法对图对象进行修改。

当用户修改电路结构时，该 App 会计算新的传递函数模型，并更新响应图的模型源数据。例如，以下代码将波特图的模型设置为更新后的系统。其中，bp 是波特图的图对象，Model 是更新后的传递函数，二者均定义为该 App 的属性。

app.bp.Responses(1).SourceData.Model = app.Model;

一旦该 App 修改了图对象的模型源数据，对应的响应图便会随之更新。
