在 Simulink 中使用 UDP 进行数据传输

此示例使用:

打开模型

此示例说明如何使用 DSP System Toolbox™ 中的 UDP Send 和 UDP Receive 模块通过 UDP 网络传输正弦波信号。

正弦波信号的频率为 1 Hz，采样时间为 1/1000 秒，每帧采样数为 1。UDP Receive 模块的本地 IP 端口和 UDP Send 模块的远程 IP 端口均设置为 25000。这些模块配置为每次发送和接收 1 个采样。

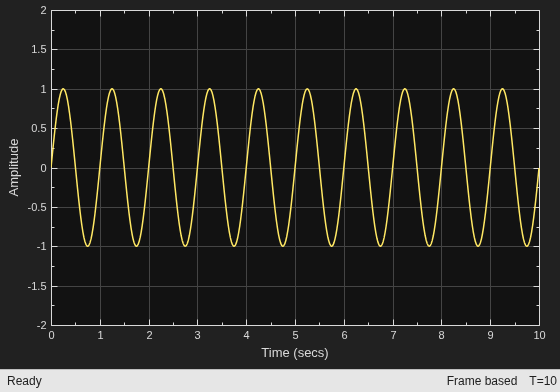

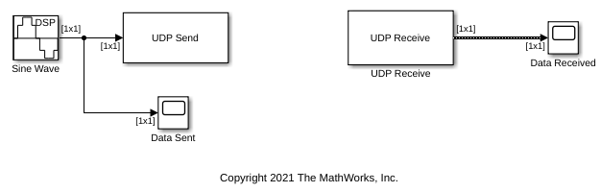

打开并运行 udp_send_receive.slx 模型。分别在两个 Time Scope 窗口上可视化传输和接收的正弦波信号。

在此示例中，UDP Send 和 UDP Receive 模块存在于同一 Simulink 模型中并在同一台计算机上运行。但是，您也可以在两个不同模型中使用 UDP Send 和 UDP Receive 模块，并在两台不同计算机之间进行通信。
