显示端口数据类型

显示模型中端口的数据类型。

  1. 在 Simulink® 的调试选项卡上，选择叠加信息 > 基本数据类型。

定点信号的端口显示由三部分组成：数据类型、位数和定标。这三个部分反映模块输出数据类型参数值或从驱动模块或通过反向传播继承的数据类型和定标。

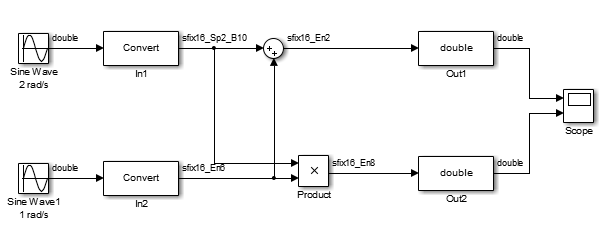

以下模型显示了端口数据类型。

在模型中，与 In1 模块一起显示的数据类型指示输出数据类型的名称为 sfix16_Sp2_B10。这对应于 fixdt(1, 16, 0.2, 10)，它是一个有符号 16 位定点数，斜率为 0.2，偏置为 10.0。与 In2 模块一起显示的数据类型指示输出数据类型的名称为 sfix16_En6。这对应于 fixdt(1, 16, 6)，它是一个有符号 16 位定点数，小数长度为 6。
