利用瞬态响应图辨识延迟

您可以使用瞬态响应图来估计线性系统的输入延迟，即死区时间。输入延迟是指输出对输入作出响应所需的时间。

在“系统辨识”App 中：要查看瞬态响应图，请在“系统辨识”App 中选中 Transient resp 复选框。例如，下图所示的阶跃响应曲线表明，系统在响应输入之前存在约 0.25 s 的时间延迟。

在命令行中：您可以使用 impulseplot 来绘制冲激响应。时间延迟等于瞬态响应幅值中第一个大于正时间值置信区的正峰值。

例如，以下命令可绘制一个带有 1 个标准差置信域的冲激响应图：

load dry2
ze = dry2(1:500);
opt = impulseestOptions('RegularizationKernel','TC');
sys = impulseest(ze,40,opt);
h = impulseplot(sys);
showConfidence(h,1);

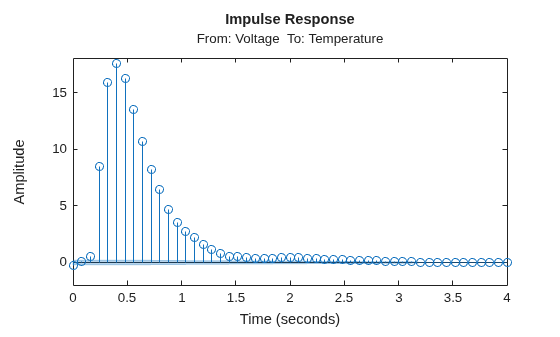

所得图示表明，响应幅度的第一个正峰值（其值大于正时间值的置信域）出现在 0.24 s 处。

除了使用 showConfidence 之外，您还可以通过右键点击绘图并选择 Characteristics > Confidence Region，以交互方式绘制置信区间。
