northarrow

在基于 axesm 的地图上添加北向箭头

语法

northarrow northarrow('property',value,...)

说明

northarrow 创建默认的指北针。

northarrow('property',value,...) 使用指定的属性/值对创建指北针。属性有效输入为 'latitude'、'longitude'、'facecolor'、'edgecolor'、'linewidth' 和 'scaleratio'。'latitude' 和 'longitude' 属性指定了北箭头的方位位置。'facecolor'、'edgecolor' 和 'linewidth' 属性控制指北针的外观。'scaleratio' 属性表示北箭头的大小占坐标区大小的比例。当 'scaleratio' 值设为 0.10 时，将生成一个大小为坐标区十分之一（1/10）的指北针。您可以使用 set 命令更改指北针的外观（'facecolor'、'edgecolor' 和 'linewidth'）。

northarrow 函数在显示地图的地图原点处创建一个指北针符号。您可以通过点击并拖动北箭头图标来重新定位它。或者，通过右键点击或按住 Ctrl 并用左键点击箭头，打开一个对话框，用于更改北箭头的方位。无论您将符号移动到何处，北箭头的方向都会自动计算，无需手动调整。

修改北箭头的某些属性会导致原始对象被替换。使用 HANDLEM('NorthArrow') 获取与北箭头关联的句柄。

示例

全部折叠

将北箭添加到德克萨斯州地图上

打开实时脚本

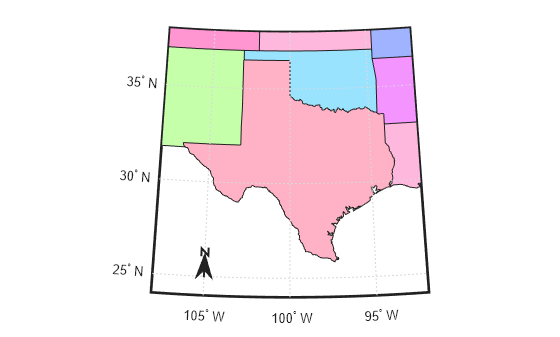

绘制一张德克萨斯州地图。在地图左下角添加北箭头。

figure
usamap("texas")
states = readgeotable("usastatelo.shp");
faceColors = makesymbolspec("Polygon",...
         {'INDEX',[1 numel(states)],'FaceColor',polcmap(height(states))});
geoshow(states,"DisplayType","polygon","SymbolSpec",faceColors)
northarrow("Latitude",25,"Longitude",-105,"LineWidth",1.5);

Figure contains an axes object. The hidden axes object contains 19 objects of type patch, line, text.

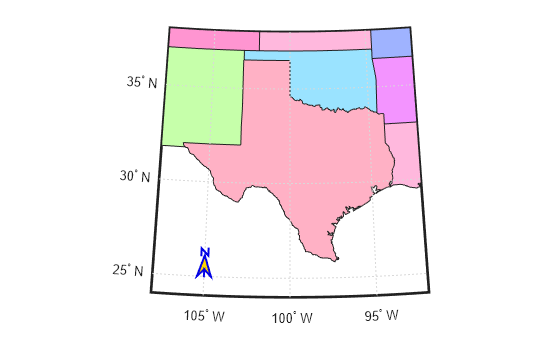

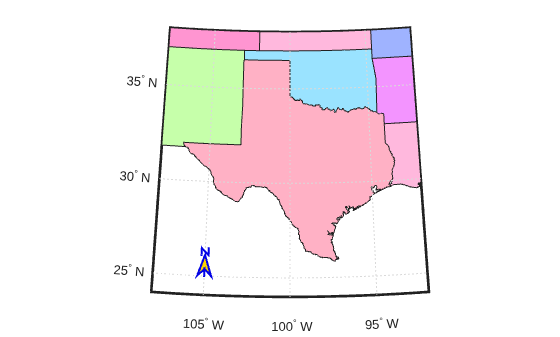

更改指北针的边框和填充颜色。

h = handlem("NorthArrow");
set(h,"FaceColor",[1 0.8431 0],"EdgeColor",[0.01 0.01 0.9])

Figure contains an axes object. The hidden axes object contains 19 objects of type patch, line, text.

在南极地图上添加北向箭头

打开实时脚本

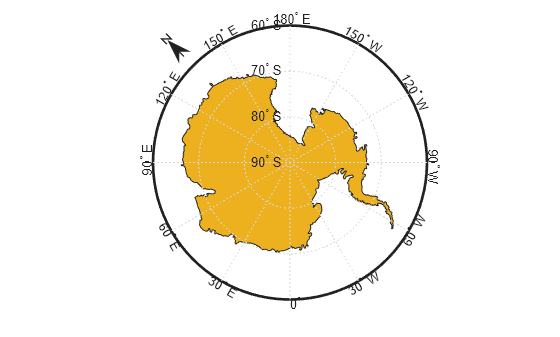

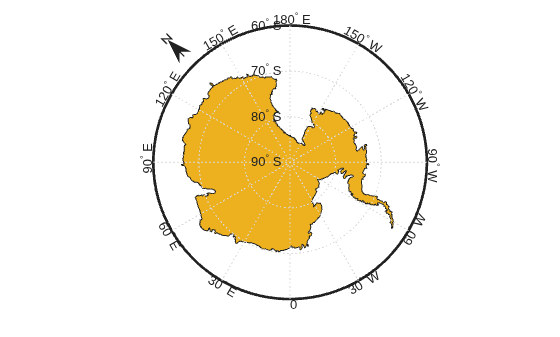

创建以南极点为中心的地图。在指定地理位置添加指北针。

GT = readgeotable("landareas.shp");
antarctica = GT(GT.Name == "Antarctica",:);
figure
worldmap("south pole")
geoshow(antarctica)
northarrow("latitude",-57,"longitude",135);

Figure contains an axes object. The hidden axes object contains 22 objects of type patch, line, text.

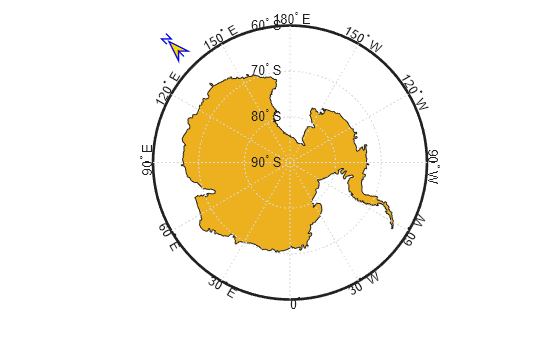

更改北箭头的外观。

h = handlem("NorthArrow");
set(h,"FaceColor", [1.000 0.8431 0.0000], ...
      "EdgeColor", [0.0100 0.0100 0.9000])

Figure contains an axes object. The hidden axes object contains 22 objects of type patch, line, text.

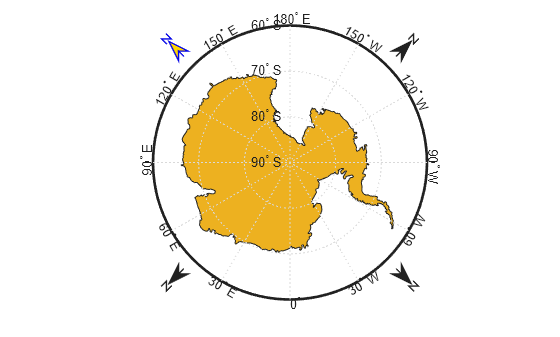

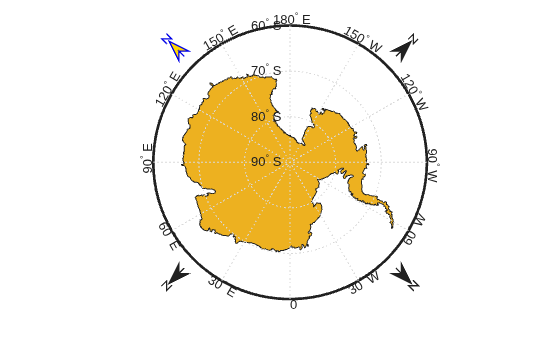

通过再画三支北箭，证明从南极出发的每个方向都是北。请注意，北箭头是坐标区中的对象，采用笛卡尔坐标系，而非映射对象。因此，若创建多个指北针，任何操作指北针的 Mapping Toolbox™ 函数都仅会影响最后绘制的那个。

northarrow("latitude",-57,"longitude", 45);
northarrow("latitude",-57,"longitude",225);
northarrow("latitude",-57,"longitude",315);

Figure contains an axes object. The hidden axes object contains 28 objects of type patch, line, text.

限制

您可以在地图上绘制多个指北针。然而，回调函数仅对最近创建的指北针有效。此外，由于指北针可显示在地图边框之外，因此不会将其转换为“映射”对象。因此，当地图原点或投影发生变化时，必须手动更新北箭头的方位和方向。

版本历史记录

在 R2006a 之前推出

另请参阅

scaleruler
