plotm

在基于 axesm 的地图上投影二维线和点

全页折叠

语法

plotm(lat,lon)

plotm([lat lon])

plotm(lat,lon,LineSpec)

plotm(lat,lon,Name,Value)

h = plotm(___)

说明

plotm(lat,lon) 在当前基于 axesm 的地图上显示投影线对象。使用 lat 和 lon 指定该线的纬度和经度坐标。

要在地理坐标区或地图坐标区上显示二维线图，请改用 geoplot 函数。

plotm([lat lon]) 允许将纬度和经度坐标打包成单一的两列矩阵。

plotm(lat,lon,LineSpec) 指定线型、标记和颜色。

示例

plotm(lat,lon,Name,Value) 使用名称-值对参数指定任意数量的 Line 属性，但不包括 XData、YData 和 ZData。Name 是属性名称，Value 是对应的值。Name 必须出现在单引号内 (' ')。您可采用任意顺序指定多个名称-值对组参量，如 Name1,Value1,...,NameN,ValueN。属性名称可以缩写，且不区分大小写。

h = plotm(___) 返回显示行对应的句柄。

示例

全部折叠

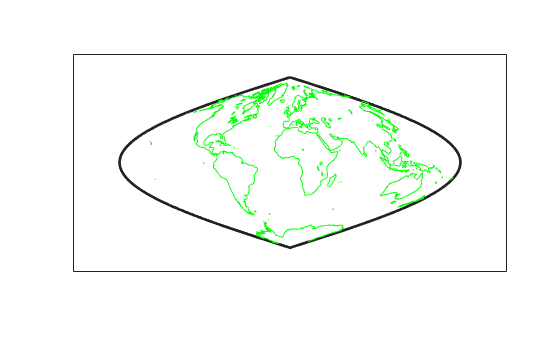

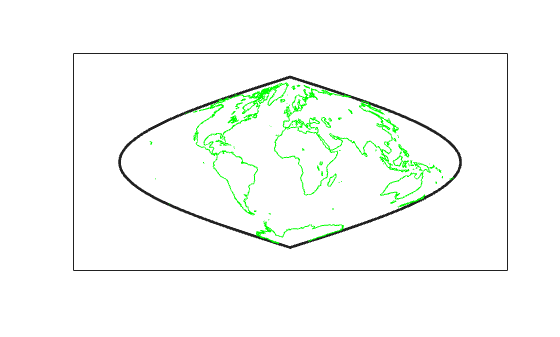

在地图上绘制海岸线

打开实时脚本

首先，将海岸线数据加载到工作空间并创建地图。然后，绘制数据。plotm 函数利用 NaN 中的值对 coastlat 和 coastlon 进行处理，将数据拆分为独立行。

load coastlines
ax = axesm('sinusoid','Frame','on');
plotm(coastlat,coastlon,'g')

Figure contains an axes object. The axes object contains 2 objects of type patch, line.

输入参数

全部折叠

`lat`, `lon` — 纬度或经度向量
数值向量

纬度或经度向量，指定为数值向量。请使用与基于 axesm 的映射中 AngleUnits 属性的单位相匹配的单位指定数值。lat 和 lon 必须具有相同大小。

使用 NaN 值在线段或多边形上创建断点。例如，这段代码绘制前三个元素，跳过第四个元素，并使用最后三个元素绘制另一条线。

lat = [0 1 2 NaN 4 5 6];
lon = [0 1 2 NaN 3 4 5];
axesm('UTM','Zone','31N','Frame','on')
plotm(lat,lon)

`LineSpec` — 线型、标记和颜色
字符串标量 | 字符向量

线型、标记和颜色，指定为包含符号的字符串标量或字符向量。符号可以按任何顺序显示。您不需要指定所有三个特征（线型、标记和颜色）。例如，若省略线型并指定标记，则图中仅显示标记而无线条。

示例: "--or" 表示带有空心圆点标记的红色虚线。

线型	描述	生成的线条
`"-"`	实线
`"--"`	虚线
`":"`	点线
`"-."`	虚线

标记	描述	生成的标记
`"o"`	圆圈
`"+"`	加号
`"*"`	星号
`"."`	点
`"x"`	叉号
`"_"`	水平线
`"\|"`	垂直线
`"square"`	方形
`"diamond"`	菱形
`"^"`	上三角
`"v"`	下三角
`">"`	右三角
`"<"`	左三角
`"pentagram"`	五角形
`"hexagram"`	六角形

颜色名称	简称	RGB 三元组
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`
