二维点的德劳内三角剖分

使用 delaunayTriangulation 创建、查询和编辑 seamount 数据的德劳内三角剖分。海底山数据集包含用于定义海拔山曲面的 (x, y) 位置和对应的海拔 (z)。

加载 (x, y) 数据并进行三角剖分。

load seamount
DT = delaunayTriangulation(x,y)

DT =
  delaunayTriangulation with properties:

              Points: [294×2 double]
    ConnectivityList: [566×3 double]
         Constraints: []

由于没有施加任何边约束，因此 Constraints 属性为空。Points 属性表示顶点坐标，ConnectivityList 属性表示三角形。这两个属性共同定义了三角剖分的矩阵数据。

delaunayTriangulation 类是矩阵数据的包装器，并且提供了一组补充方法。可以按照访问结构体字段的方式访问 delaunayTriangulation 中的属性。

访问顶点数据。

DT.Points;

访问连接数据。

DT.ConnectivityList;

访问 ConnectivityList 属性中的第一个三角形。

DT.ConnectivityList(1,:)

ans = 1×3

   230   205   152

delaunayTriangulation 提供了一种对 ConnectivityList 属性矩阵进行索引的简单方法。

访问第一个三角形。

DT(1,:)

ans = 1×3

   230   205   152

检查第一个三角形的第一个顶点。

DT(1,1)

ans =
230

检查三角剖分中的所有三角形。

DT(:,:);

对 delaunayTriangulation 输出 DT 进行索引，这与对 delaunay 的三角剖分数组输出进行索引类似。二者的区别是您可以对 DT 调用额外方法（例如 nearestNeighbor 和 pointLocation）。

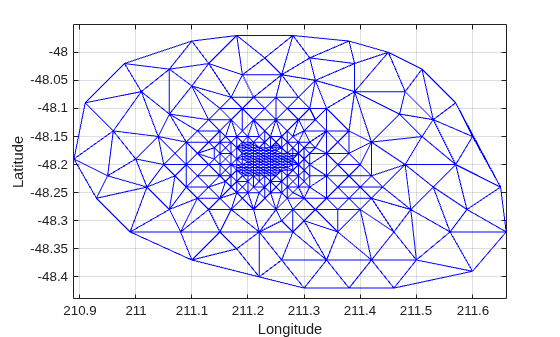

使用 triplot 绘制 delaunayTriangulation。triplot 函数不是 delaunayTriangulation 方法，但它接受并可绘制 delaunayTriangulation。

triplot(DT)
axis equal
xlabel("Longitude")
ylabel("Latitude")
grid on

或者，可以使用 triplot(DT(:,:), DT.Points(:,1), DT.Points(:,2)); 获取相同的绘图。

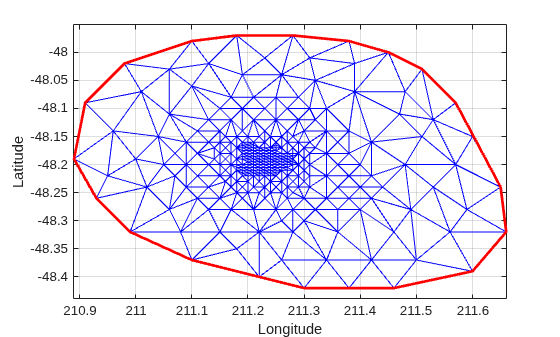

使用 delaunayTriangulation 方法 convexHull 计算凸包并将其添加到绘图。由于您已经有一个德劳内三角剖分，因此可利用此方法来获得凸包，效率比使用 convhull 的完全计算方法更高。

hold on
k = convexHull(DT);
xHull = DT.Points(k,1);
yHull = DT.Points(k,2);
plot(xHull,yHull,"r",LineWidth=2)
hold off

您可以按增量方式编辑 delaunayTriangulation，以添加或删除点。如果需要将点添加到现有的三角剖分，增量添加方法的速度要快于对增广点集进行完整的重新三角剖分。当要删除的点数量相对现有的点数量较小时，增量点删除的效率更高。

编辑三角剖分，删除上一次计算的凸包上的点。

figure
plot(xHull,yHull,"r",LineWidth=2)
axis equal
xlabel("Longitude")
ylabel("Latitude")
grid on

凸包拓扑会重复开始和结束顶点。删除重复项。

k(end) = [];

现在删除凸包上的点。

DT.Points(k,:) = []

DT =
  delaunayTriangulation with properties:

              Points: [274×2 double]
    ConnectivityList: [528×3 double]
         Constraints: []

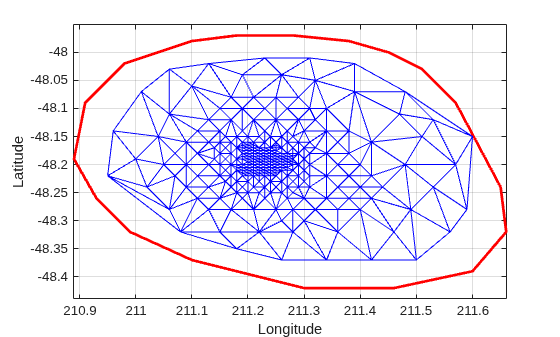

对新的三角剖分进行绘图。

hold on
triplot(DT)
hold off

紧靠凸包边界内侧有一个未删除的顶点。在图窗中使用放大工具可以看到，它确实处于凸包以内。您可以绘制顶点标签，以确定此顶点的索引，并从三角剖分中将其删除。或者，可以使用 nearestNeighbor 方法更轻松地确定索引。

该点靠近位置 (211.6, -48.15)。使用 nearestNeighbor 方法求最近的顶点。

vertexId = nearestNeighbor(DT,211.6,-48.15)

vertexId =
50

现在从三角剖分中删除该顶点。

DT.Points(vertexId,:) = []

DT =
  delaunayTriangulation with properties:

              Points: [273×2 double]
    ConnectivityList: [525×3 double]
         Constraints: []

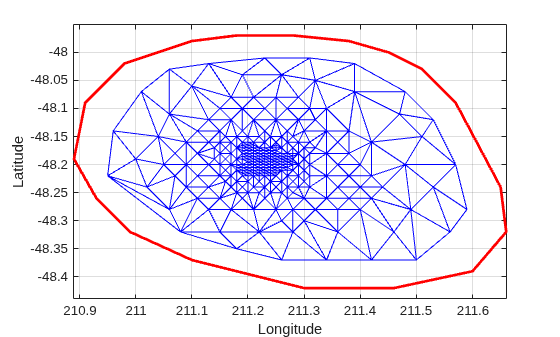

对新的三角剖分进行绘图。

figure
plot(xHull,yHull,"r",LineWidth=2)
axis equal
xlabel("Longitude")
ylabel("Latitude")
grid on
hold on
triplot(DT)
hold off

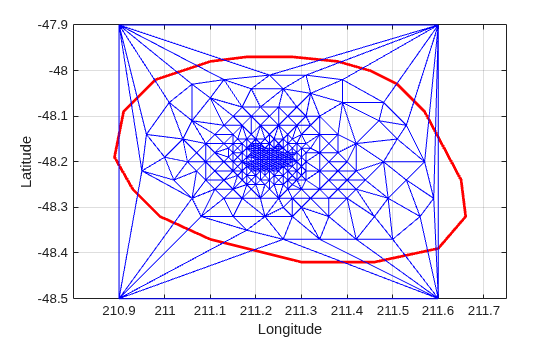

将点添加到现有的三角剖分。添加 4 个点，在三角剖分的周围构成一个矩形。

Padditional = [210.9 -48.5; 211.6 -48.5; ...
     211.6 -47.9; 210.9 -47.9];
DT.Points(end+(1:4),:) = Padditional

DT =
  delaunayTriangulation with properties:

              Points: [277×2 double]
    ConnectivityList: [548×3 double]
         Constraints: []

关闭所有现有图窗。

close all

对新的三角剖分进行绘图。

figure
plot(xHull,yHull,"r",LineWidth=2)
axis equal
xlabel("Longitude")
ylabel("Latitude")
grid on
hold on
triplot(DT)
hold off

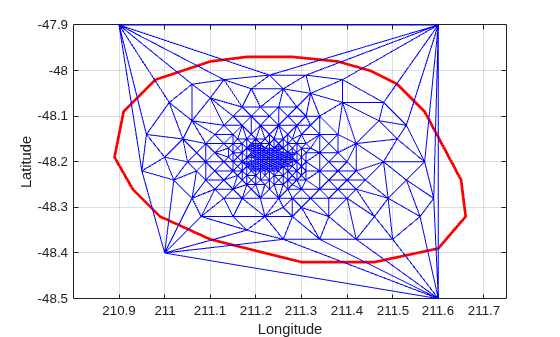

您可以编辑三角剖分中的点，将其移到新位置。编辑附加点集的第一个点（顶点 ID 274）。

DT.Points(274,:) = [211 -48.4];

关闭所有现有图窗。

close all

对新的三角剖分进行绘图

figure
plot(xHull,yHull,"r",LineWidth=2)
axis equal
xlabel("Longitude")
ylabel("Latitude")
grid on
hold on
triplot(DT)
hold off

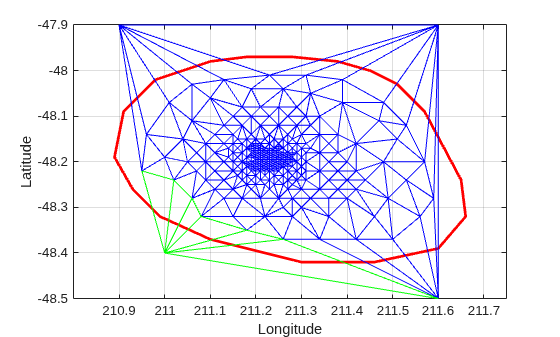

使用 triangulation 类的方法 vertexAttachments 求连接的三角形。由于连接到顶点的三角形数量是可变的，因此该方法将在元胞数组中返回连接的三角形 ID。您需要使用括号提取内容。

attTris = vertexAttachments(DT,274);
hold on
triplot(DT(attTris{:},:),DT.Points(:,1),DT.Points(:,2),"g")
hold off

delaunayTriangulation 也可以用于对三维空间中的点进行三角剖分。生成的三角剖分由四面体构成。
