isocaps
计算等值面端帽几何图
语法
fvc = isocaps(X,Y,Z,V,isovalue)
fvc = isocaps(V,isovalue)
fvc = isocaps(...,'enclose')
fvc = isocaps(...,'whichplane')
[f,v,c] = isocaps(...)
isocaps(...)
说明
fvc = isocaps(X,Y,Z,V,isovalue) 计算体数据 V 在等值面值 isovalue 处的等值面端帽几何图。数组 X、Y 和 Z 定义三维体 V 的坐标。
结构体 fvc 包含端帽的面、顶点和颜色数据，可以直接传递到 patch 命令。
fvc = isocaps(V,isovalue) 假定数组 X、Y 和 Z 定义为 [X,Y,Z] = meshgrid(1:n,1:m,1:p)，其中 [m,n,p] = size(V)。
fvc = isocaps(...,' 指定端帽是包含 enclose') isovalue 中指定的值以上还是以下的数据值。'enclose' 选项可以是 'above'（默认值）或 'below'。
fvc = isocaps(...,' 指定要在其上绘制端帽的平面。whichplane')'whichplane' 的可能值包括 'all'（默认值）、'xmin'、'xmax'、'ymin'、'ymax'、'zmin' 或 'zmax'。
[f,v,c] = isocaps(...) 返回三个数组中的端帽而不是结构体 fvc 的面、顶点和颜色数据。
不带输出参量的 isocaps(...) 通过计算的面、顶点和颜色绘制补片。
示例

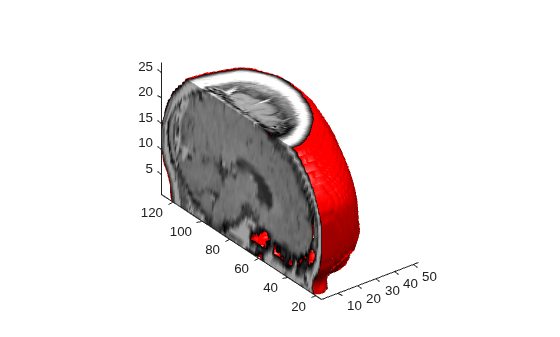

此示例使用表示一组人类颅骨 MRI 切面的数据集。它展示如何使用 isocaps 在此剖面体上绘制端顶。
红色等值面显示物体（颅骨）的轮廓，端帽显示物体内部的情况。
基于端帽数据 (p2) 创建的补片使用插补面着色，这意味着灰度颜色图和光源决定着如何着色。等值面补片 (p1) 使用单纯的红色平面色，它受光影响，但不使用颜色图。
load mri D = squeeze(D); D(:,1:60,:) = []; p1 = patch(isosurface(D, 5),'FaceColor','red',... 'EdgeColor','none'); p2 = patch(isocaps(D, 5),'FaceColor','interp',... 'EdgeColor','none'); view(3) axis tight daspect([1,1,.4]) colormap(gray(100)) camlight left camlight lighting gouraud isonormals(D,p1)
扩展功能
版本历史记录
在 R2006a 之前推出
