创建 Simulink Report Generator 报告
Simulink®Report Generator™ 报告 API 包括用于查找和格式化模型和仿真数据的对象。您可以使用这些对象与 MATLAB®报告 API 和 DOM API 对象一起创建 MATLAB 程序,以生成关于 Simulink 模型和仿真的报告。此示例展示了如何使用 Simulink 报告 API 和 MATLAB 报告 API 来创建一个 MATLAB 程序。该程序生成有关 Simulink 模型内容的报告。报告包含以下节:
标题页面
目录
根系统章节 - 包含根模块图和根图中每个模块的属性。
子系统章节 - 包含模型中每个子系统的图和模块属性。
Stateflow® 图章节 - 包含模型中每个图的图和图对象属性。
创建报告
要避免使用报告、查找器和 DOM API 函数的完全限定名称,请使用以下语句。例如,您可以使用 slreportgen.finder.BlockFinder
,而不是使用 BlockFinder
。
import slreportgen.report.* import slreportgen.finder.* import mlreportgen.report.*
加载 sf_car
模型。
model = load_system("sf_car");
使用 Simulink 报告构造函数 slreportgen.report.Report
创建一个报告对象来保存报告的内容。您必须完全限定构造函数的名称,以将其与 MATLAB 报告构造函数 mlreportgen.report.Report
区分开来。将报告的名称设置为 sdd_
,后跟模型的 Name
属性的值。
rpt = slreportgen.report.Report("sdd_" + get_param(model,"Name"),"pdf");
添加标题页
使用标题页报告器构造函数 mlreportgen.report.TitlePage
创建标题页。将 Title
、Subtitle
和 Author
属性设置为分别指定报告标题、副标题和作者的字符数组。
使用图报告器构造函数 slreportgen.report.Diagram
创建模型的图快照。该报告器生成了该模型模模块图。要将此图像包含在报告标题页中,请将图报告器分配给标题页报告器的 Image
属性。然后,将标题页添加到报告。
tp = TitlePage; tp.Title = upper(get_param(model,"Name")); tp.Subtitle = "System Design Description"; tp.Author = "MathWorks"; tp.Image = Diagram(model); append(rpt,tp);
添加目录
使用目录报告器构造函数 mlreportgen.report.TableOfContents
为报告创建目录。将目录报告器添加到报告中。
toc = TableOfContents; append(rpt,toc);
为根系统添加章节
使用章节构造函数 mlreportgen.report.Chapter
,根据 Title
和 Content
属性创建一个章节。报告器对章节标题进行编号,并生成章节页眉、页脚和页码。
在章节中添加模型图报告器。该报告器返回您添加到该章节的模块图的图像。
ch = Chapter("Title","RootSystem"); append(ch,Diagram(model));
为根系统中的每个模块添加章节
使用模块查找器构造函数 slreportgen.finder.BlockFinder
为根图创建一个模块查找器。然后,使用 find
方法返回一个 slreportgen.finder.BlockResult
对象数组,每个对象都包含一个模块。
循环遍历模块结果对象。对于每个结果,构建一个部分报告器 mlreportgen.report.Section
,以生成一个编号报告部分。将节 Title
属性设置为其报告的模块的名称。
将当前模块的结果添加到部分报告器,将部分报告器 Content
属性设置为 slreportgen.report.SimulinkObjectProperties
报告器。该报告器生成当前模块属性的表格,并将其添加到该部分。将每个小节添加到父章节。然后,将该章节添加到报告中。
blkFinder = BlockFinder(model); blocks = find(blkFinder); for block = blocks section = Section("Title", ... strrep(block.Name,newline," ")); append(section,block); append(ch,section); end append(rpt,ch);

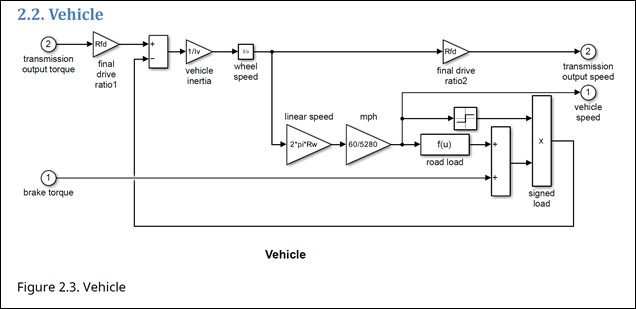

为子系统添加章节
在模型中为子系统创建一个章节,并在每个子系统中创建模块。
ch = Chapter("Title","Subsystems");
在模型中找到子系统。系统图查找器 slreportgen.finder.SystemDiagramFinder
返回一个 slreportgen.finder.DiagramResult
对象数组,每个对象都包含一个 Diagram
报告器,该报告器创建子系统的快照。
sysdiagFinder = SystemDiagramFinder(model); sysdiagFinder.IncludeRoot = false;
使用 while
循环为每个子系统创建一个章节部分。查找每个子系统中的块和模块元素。为每个章节部分添加一个模块元素表,并将每个部分添加到章节中。然后,将该章节添加到报告中。
while hasNext(sysdiagFinder) system = next(sysdiagFinder); section1 = Section("Title",system.Name); append(section1,system); blkFinder1 = BlockFinder(system); elems = find(blkFinder1); for elem = elems section2 = Section("Title",... strrep(elem.Name,newline," ")); append(section2,elem); append(section1,section2); end append(ch,section1); end append(rpt,ch);

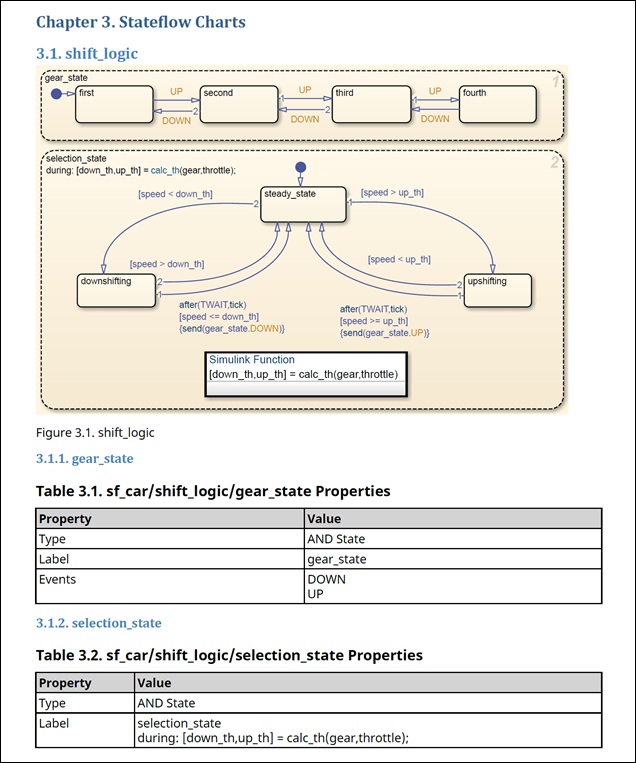

为 Stateflow 图和对象添加章节
创建一个章节。使用图查找器 slreportgen.finder.ChartDiagramFinder
在模型中查找 Stateflow 图。使用 while
循环为每个图添加小节。使用图元素查找器 slreportgen.finder.StateflowDiagramElementFinder
查找每个图中的元素,并将它们添加到小节中。然后,将节添加到章中,将章添加到报告中。
ch = Chapter("Title", "Stateflow Charts"); chdiagFinder = ChartDiagramFinder(model); while hasNext(chdiagFinder) chart = next(chdiagFinder); section = Section("Title",chart.Name); append(section,chart); objFinder = StateflowDiagramElementFinder(chart); sfObjects = find(objFinder); for sfObj = sfObjects title = sfObj.Name; if isempty(title) title = sfObj.Type; end objSection = Section("Title",title); append(objSection,sfObj); append(section,objSection); end append(ch,section); end append(rpt,ch);
生成报告
关闭报告,运行报告,然后关闭模型。
close(rpt); rptview(rpt); close_system(model);
