使用布尔数据优化逻辑信号的生成代码

打开脚本

通过将逻辑信号存储为布尔数据来优化生成代码。当您选择模型配置参数将逻辑信号实现为布尔数据(而不是双精度数据) 时，生成逻辑信号的模块会输出布尔信号。

优化可以：

  • 减少 ROM 和 RAM 消耗量。

  • 提高执行速度。

示例模型

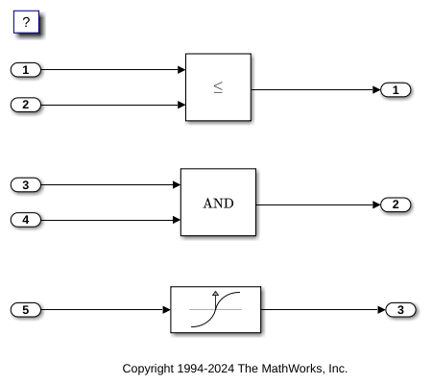

以模型 LogicalAsBoolean 为例。Relational Operator、Logical Operator 和 HitCrossing 模块的输出是 double，即使它们表示逻辑数据也是如此。

model = 'LogicalAsBoolean';
open_system(model);

生成代码

编译模型。

slbuild(model)

### Searching for referenced models in model 'LogicalAsBoolean'.
### Total of 1 models to build.
### Starting build procedure for: LogicalAsBoolean
### Successful completion of build procedure for: LogicalAsBoolean

Build Summary

Top model targets:

Model             Build Reason                                         Status                        Build Duration
===================================================================================================================
LogicalAsBoolean  Information cache folder or artifacts were missing.  Code generated and compiled.  0h 0m 11.901s

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 13.601s

查看生成的代码而不进行优化。这些代码行位于 LogicalAsBoolean.h 中。

hfile = fullfile('LogicalAsBoolean_grt_rtw',...
    'LogicalAsBoolean.h');
coder.example.extractLines(hfile,'/* External outputs','/* Parameters (default storage) */',1,0);

/* External outputs (root outports fed by signals with default storage) */
typedef struct {
  real_T Out1;                         /* '<Root>/Out1' */
  real_T Out2;                         /* '<Root>/Out2' */
  real_T Out3;                         /* '<Root>/Out3' */
} ExtY_LogicalAsBoolean_T;

启用优化

  1. 打开“配置参数”对话框。

  2. 选择将逻辑信号实现为布尔数据(而不是双精度数据) 参数。

您也可以使用命令行 API 启用优化：

set_param(model,'BooleanDataType','on');

生成代码并进行优化

生成代码将逻辑信号输出存储为布尔数据。

编译模型。

slbuild(model)

### Searching for referenced models in model 'LogicalAsBoolean'.
### Total of 1 models to build.
### Starting build procedure for: LogicalAsBoolean
### Successful completion of build procedure for: LogicalAsBoolean

Build Summary

Top model targets:

Model             Build Reason                     Status                        Build Duration
===============================================================================================
LogicalAsBoolean  Generated code was out of date.  Code generated and compiled.  0h 0m 4.8904s

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 5.5407s

查看优化后的生成代码。这些代码行位于 LogicalAsBoolean.h 中。

coder.example.extractLines(hfile,'/* External outputs','/* Parameters (default storage) */',1,0);

/* External outputs (root outports fed by signals with default storage) */
typedef struct {
  boolean_T Out1;                      /* '<Root>/Out1' */
  boolean_T Out2;                      /* '<Root>/Out2' */
  boolean_T Out3;                      /* '<Root>/Out3' */
} ExtY_LogicalAsBoolean_T;

关闭模型和代码生成报告。

bdclose(model)
