分析滤波器

在设计滤波器后，您可以通过点击相关联的工具栏按钮或从分析菜单中选择所需的响应，在显示区域中查看以下滤波器响应。

响应

工具栏按钮图像

滤波器设定

幅值响应

相位响应

幅值响应和相位响应

群延迟

相位延迟

冲激响应

阶跃响应

零极点图

滤波器系数

滤波器信息

注意

如果安装了 DSP System Toolbox™ 产品，还可以进行其他分析。

  1. 检查显示的滤波器幅值响应。

  2. 根据需要显示其他响应。点击上表中所示的对应按钮，或从 Analysis 菜单中选择所需的响应。

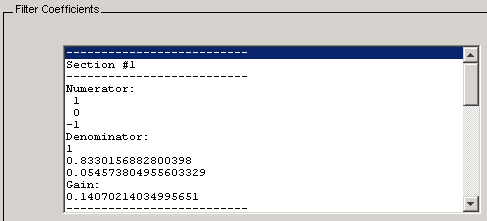

  3. 点击 Filter coefficients 按钮显示滤波器系数。
