使用下采样获取信号相位

打开实时脚本

此示例说明如何使用 downsample 获得信号的相位。以 M 为因子对信号下采样可以产生 M 个唯一相位。例如，如果您有一个离散时间信号 $x$ ，它具有 $x (0), x (1), x (2), x (3), . . ., x (n - 1)$ ，则 x 的 M 个相位是 $x (nM + k)$ ，其中 $k = 0, 1, . . ., M - 1$ 。

这 $M$ 个信号称为 x 的多相分量。

创建一个白噪声向量，并以 3 为因子下采样以得到 3 个多相分量。

将随机数生成器重置为默认设置，以产生可重复的结果。生成一个白噪声随机向量，并以 3 为因子下采样以得到 3 个多相分量。

rng("default")
x = randn(36,1);
x0 = downsample(x,3,0);
x1 = downsample(x,3,1);
x2 = downsample(x,3,2);

多相分量的长度等于原始信号的 1/3。

使用 upsample 对多相分量进行以 3 为因子的上采样。

y0 = upsample(x0,3,0);
y1 = upsample(x1,3,1);
y2 = upsample(x2,3,2);

绘制结果。

tiledlayout("vertical")
nexttile
stem(x,Marker="none")
title("Original Signal")
ylim([-4 4])

nexttile
stem(y0,Marker="none")
ylabel("Phase 0")
ylim([-4 4])

nexttile
stem(y1,Marker="none")
ylabel("Phase 1")
ylim([-4 4])

nexttile
stem(y2,Marker="none")
ylabel("Phase 2")
ylim([-4 4])

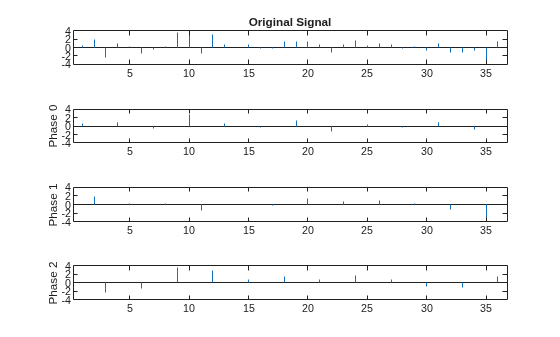

Figure contains 4 axes objects. Axes object 1 with title Original Signal contains an object of type stem. Axes object 2 with ylabel Phase 0 contains an object of type stem. Axes object 3 with ylabel Phase 1 contains an object of type stem. Axes object 4 with ylabel Phase 2 contains an object of type stem.

如果对上采样的多相分量求和，就可以得到原始信号。

创建离散时间正弦信号，并以 2 为因子下采样以得到 2 个多相分量。

创建角频率为 $π / 4$ 弧度/采样点的离散时间正弦波。将值为 2 的 DC 偏移量加到正弦波上，以帮助进行多相分量的可视化。对正弦波以 2 为因子下采样，以获得偶数和奇数多相分量。

n = 0:127;
x = 2+cos(pi/4*n);
x0 = downsample(x,2,0);
x1 = downsample(x,2,1);

对两个多相分量进行上采样。

y0 = upsample(x0,2,0);
y1 = upsample(x1,2,1);

绘制上采样后的多相分量和原始信号以进行比较。

tiledlayout("vertical")
nexttile
stem(x,Marker="none")
ylim([0.5 3.5])
title("Original Signal")
nexttile
stem(y0,Marker="none")
ylim([0.5 3.5])
ylabel("Phase 0")
nexttile
stem(y1,Marker="none")
ylim([0.5 3.5])
ylabel("Phase 1")

Figure contains 3 axes objects. Axes object 1 with title Original Signal contains an object of type stem. Axes object 2 with ylabel Phase 0 contains an object of type stem. Axes object 3 with ylabel Phase 1 contains an object of type stem.

如果您对两个上采样后的多相分量（相位 0 和相位 1）求和，将得到原始正弦波。
