Pulse Generator

按固定间隔生成方波脉冲

  • 库:
  • Simulink / Sources

  • Pulse Generator block

描述

Pulse Generator 模块按固定间隔生成方波脉冲。此模块的波形参数振幅脉冲宽度周期相位延迟确定了输出波形的形状。下图说明了每个参数对波形的影响。

Pulse Generator 模块可以生成任何实数数据类型的标量、向量或矩阵信号。要生成标量信号,请使用标量指定波形参数。要生成向量或矩阵信号,请分别使用向量或矩阵指定波形参数。波形参数的每个元素会影响输出信号的对应元素。例如,幅值向量参数的第一个元素确定输出脉冲向量的第一个元素的幅值。进行标量扩展后,所有波形参数必须具有相同的维度。输出的数据类型与振幅参数的数据类型相同。

可以在基于时间或基于采样的模式下生成模块输出,具体情况由脉冲类型参数确定。

基于时间的模式

在基于时间的模式下,Simulink® 仅在输出实际发生变化时才计算模块输出。采用此方法,在仿真时间周期内为求取模块输出而进行的计算量较少。通过将脉冲类型参数设置为“基于时间”可以激活此模式。

此模块不支持产生常量输出信号的基于时间的配置。如果参数脉冲宽度周期满足下列任一条件,Simulink 将返回错误:

Period*PulseWidth100=0Period*PulseWidth100=Period

根据脉冲波形特征,模块输出发生变化的时间间隔可能不同。由于这个原因,基于时间的 Pulse Generator 模块具有可变的采样时间。此类模块的采样时间颜色是褐色的(有关详细信息,请参阅查看采样时间信息)。

Simulink 不能使用定步长求解器来计算基于时间的脉冲发生器的输出。如果您为包含基于时间的脉冲发生器的模型指定定步长求解器,Simulink 将计算基于时间的脉冲发生器的固定采样时间。然后基于时间的脉冲发生器会以基于采样的模式进行仿真。

如果使用定步长求解器,而脉冲类型基于时间,请选择步长,使周期、相位延迟和脉冲宽度(以秒为单位)等于求解器步长的整数倍。例如,假定周期为 4 秒,脉冲宽度为 75%(即 3 秒),相位延迟为 1 秒。在这种情况下,计算出的采样时间为 1 秒。因此,请选择定步长 1 或者能够将 1 整除的数字(例如 0.25)。要确保此设置,请在“配置参数”对话框的求解器窗格中选择 auto

基于采样的模式

在基于采样的模式下,模块按照您指定的固定时间间隔来计算其输出。通过将脉冲类型参数设置为“基于采样”可以激活此模式。

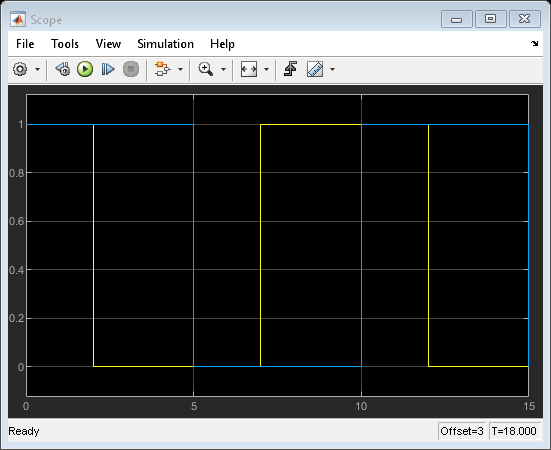

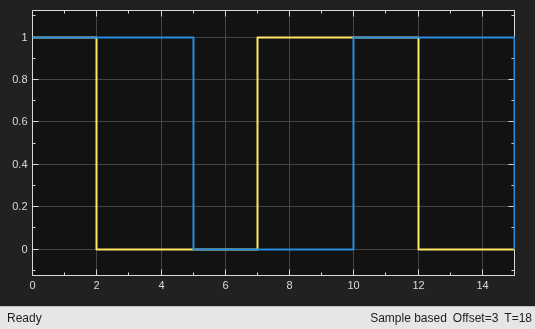

基于时间的模式和基于采样的模式之间有一个重要区别,前者的模块输出基于仿真时间,后者的模块输出只取决于仿真开始时间,与已用仿真时间无关。

在基于采样的模式下,此模块支持重置语义。例如,如果 Pulse Generator 模块在一个可重置子系统中,如果子系统触发了重置触发器,模块输出将重置为其初始条件。

端口

输出

全部展开

根据参数指定生成的方波脉冲信号。

数据类型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point

参数

全部展开

计算方法,基于时间或基于采样生成此模块生成的方波类型。根据您选择的是基于时间还是基于采样,对话框中将出现某些参数。

编程用法

模块参数PulseType
类型:字符向量
'Time based' | 'Sample based'
默认值'Time based'

指定是使用仿真时间还是外部信号作为输出脉冲时间变量值的来源。如果指定外部源,模块将显示一个输入端口用来连接该外部源。输出脉冲有所不同,如下所示:

  • 使用仿真时间”:模块生成时间变量等于仿真时间的输出脉冲。

  • 使用外部信号”:模块生成时间变量等于来自输入端口的值(可能不同于仿真时间)的输出脉冲。

编程用法

模块参数TimeSource
类型:字符向量
'Use simulation time' | 'Use external signal'
默认值'Use simulation time'

指定信号幅值。

编程用法

模块参数Amplitude
类型:字符向量
:标量
默认值'1'

如果脉冲类型为基于时间,则以秒为单位指定脉冲周期。如果脉冲类型为基于采样,则以采样时间的数量指定脉冲周期。

编程用法

模块参数Period
类型:字符向量
:标量
默认值'10'

占空比,如果脉冲类型是基于时间,则指定为脉冲周期内有信号时的占比;如果基于采样,则是指定为有信号的采样次数。

编程用法

模块参数PulseWidth
类型:字符向量
:标量
默认值'5'

脉冲前延迟量,如果脉冲类型为基于时间,则以秒为单位指定生成脉冲之前的延迟时间;如果基于采样,则指定为生成脉冲之前的采样次数。

编程用法

模块参数PhaseDelay
类型:字符向量
:标量
默认值'0'

此模块的采样时间的长度(以秒为单位)。仅当模块的脉冲类型为基于采样时,才会显示此参数。请参阅 指定采样时间

编程用法

模块参数SampleTime
类型:字符向量
:标量
默认值'0'

如果振幅周期脉冲宽度相位延迟参数的计算结果为包含 N 个元素的行向量或列向量,则选中此复选框将输出长度为 N 的向量。

  • 如果任一值参数的计算结果为包含 N 个元素的行或列向量,则选中此复选框时,模块将输出长度为 N 的向量。例如,模块将输出 1-by-N 维或 N-by-1 维矩阵。

  • 如果任一值参数的计算结果为包含 N 个元素的行或列向量,则清除此复选框时,模块不输出长度为 N 的向量。

有关如何使用此参数的详细信息,请参阅确定源模块的输出维度

编程用法

模块参数VectorParams1D
类型:字符向量
值:'on' | 'off'
默认值:'on'

模块特性

数据类型

Boolean | double | fixed point | integer | single

直接馈通

多维信号

可变大小信号

过零检测

扩展功能

PLC 代码生成
使用 Simulink® PLC Coder™ 生成结构化文本代码。

定点转换
使用 Fixed-Point Designer™ 设计和仿真定点系统。

版本历史记录

在 R2006a 之前推出
