Toggle Switch

将参数在两个值之间切换

库:
Simulink / Dashboard

描述

在仿真过程中，Toggle Switch 模块将连接的模块参数的值在两个值之间切换。例如，可以将 Toggle Switch 模块连接到模型中的 Switch 模块，并在仿真期间更改其状态。将 Toggle Switch 模块与其他 Dashboard 模块结合使用，可以为模型创建交互式仪表板。

在仿真期间以及 Toggle Switch 模块处于选中状态时，双击该模块不会打开其对话框。要编辑模块的参数，您可以使用属性检查器，也可以右键点击该模块，然后点击“模块参数”按钮。

连接 Dashboard 模块

Dashboard 模块不使用端口来连接到模型元素。要连接 Dashboard 模块，请使用连接模式。要在未连接的模块上进入连接模式，请将鼠标在要连接的模块上暂停并点击连接按钮。要在已连接的模块上进入连接模式，请选择该模块，在显示的省略号 (…) 上暂停，然后在展开的操作菜单中点击连接按钮。

要将控制模块连接到模型中的参数或更改控制模块的连接，请进入连接模式。选择要连接到其参数的模块。从出现的列表中，选择要连接的参数。然后，请在 Dashboard 模块上悬停并点击完成连接按钮。

在更新模型图之前，控制模块无法连接到其值为变量的参数。要在仿真未运行时连接到其值为变量的参数或修改作为所连接的参数值的变量值，请按 Ctrl+D 更新模型图。

您可以连接到具有标量值的参数，或连接到矩阵或结构体的元素。有关详细信息，请参阅Connect Dashboard Blocks to Simulink Model。

您还可以将 Dashboard 模块连接到 Stateflow^® 图。有关详细信息，请参阅Connect Dashboard Blocks to Stateflow (Stateflow)。

此动画说明如何将 Toggle Switch 模块连接到您的模型。

An unconnected Toggle Switch block connects to the Value parameter of a Constant block.

参数记录

连接到 Dashboard 模块的可调参数数据会记录到仿真数据检查器，您可以在其中查看参数值以及记录的信号数据。您可以通过使用 UI 或 Simulink.sdi.exportRun 函数从仿真数据检查器导出参数数据来访问 MATLAB^® 工作区中记录的参数数据。有关使用仿真数据检查器 UI 导出数据的详细信息，请参阅Export Data From Simulation Data Inspector to Workspace or File。参数数据存储在 Simulink.SimulationData.Parameter 对象中，可作为导出的 Simulink.SimulationData.Dataset 中的元素来访问。

示例

全部展开

使用 Toggle Switch 模块更改 Switch 模块的状态

打开实时脚本

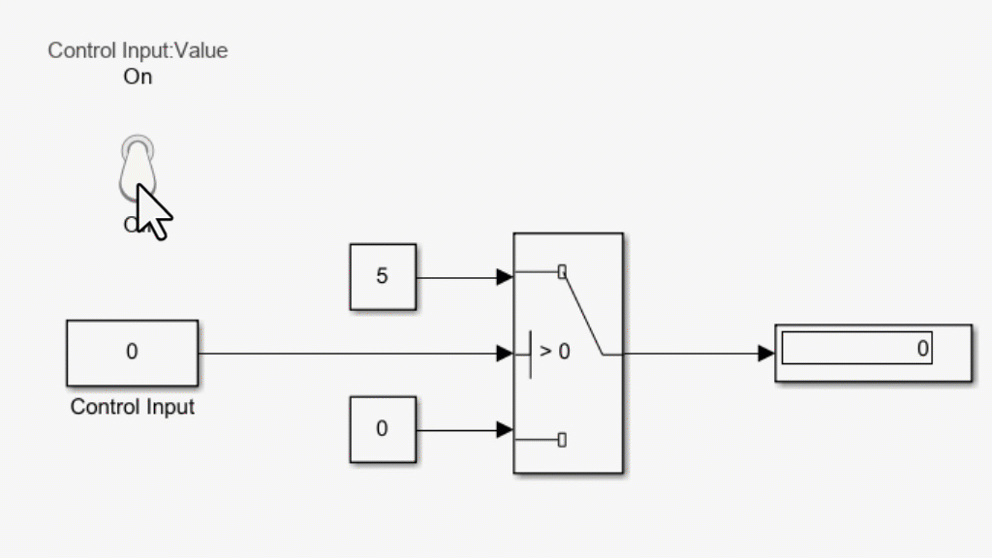

在仿真期间，可以使用 Toggle Switch 模块来更改 Switch 模块的状态。模型 toggleSwitch 包含一个 Toggle Switch 模块，该模块连接到名为 Control Input 的 Constant 模块的 Value 参数。当 Toggle Switch 模块处于启用状态时，Control Input 模块的值为 1，Switch 模块输出值 5。当 Toggle Switch 模块处于关闭状态时，Control Input 模块的值为 0，Switch 模块输出值 0。

对 toggleSwitch 模型进行仿真。要在仿真期间更改 Switch 模块的状态，请点击 Toggle Switch 模块。

Animation of the toggleSwitch model during simulation

扩展示例

容错燃油控制系统建模

此示例说明如何结合使用 Stateflow® 和 Simulink® 的功能来进行混合系统建模。这种类型的建模对于具有基于离散事件的多种可能运行模式的系统特别有用。传统的信号流在 Simulink 中处理，而控制配置的更改在 Stateflow 中实现。此示例中所述的模型表示一个汽油发动机的燃油控制系统。该系统具有稳健性，因为它可以检测到单个传感器的故障，并且可以动态重新配置控制系统以实现不间断运行。

打开模型

限制

除了 Dashboard Scope 模块和 Display 模块之外，Dashboard 模块只能连接到实数标量信号。
您不能在“模块参数”对话框中使用连接表将 Dashboard 模块连接到已注释掉的模块。使用连接模式将 Dashboard 模块连接到带注释的模块时，Dashboard 模块在您取消注释模块之前不会显示连接的值。
Dashboard 模块无法连接到引用模型中的模型元素。
在仿真模型层次结构时，引用模型内的 Dashboard 模块不会更新。
Dashboard 模块不支持快速加速仿真。

当您在仿真期间将 Dashboard 模块连接到变量或参数时，该变量或参数的数据不会记录到仿真数据检查器中。要将变量和参数数据记录到仿真数据检查器，请在仿真之前将 Dashboard 模块连接到该变量或参数。
当您将默认参数行为设置为内联并在外部模式下对模型进行仿真时，Dashboard 模块看起来像是更改了参数和变量值。但是，更改不会传播到仿真。例如，Gain 模块显示使用 Dashboard 模块对增益参数进行的更改，但仿真中使用的增益值不变。

参数

全部展开

连接 — 要连接的模块参数值
参数值连接选项

此模块是控制模块 - 即控制参数值的模块。将该模块连接到您要控制其值的参数。您可以连接到具有标量值的参数，或连接到矩阵的元素。

Dashboard 模块不使用端口来连接到模型元素。要连接 Dashboard 模块，请使用连接模式、Simulink^® 工具条或“模块参数”对话框中的连接表。有关信息，请参阅Connect Dashboard Blocks to Simulink Model。

要使用连接表连接到具有标量值的参数，请执行以下操作：

选择模块。
在属性检查器中，在参数选项卡上，点击连接或更改。
选择要连接其参数值的模块。
在出现的表中，选择该参数。
点击应用。

要连接到其值指定为变量的参数或更改已连接变量的值，您必须先更新模型图。要更新模型图，请按 Ctrl+D。

您还可以将 Dashboard 模块连接到 Stateflow 图。有关详细信息，请参阅Connect Dashboard Blocks to Stateflow (Stateflow)。

编程用法

您可以通过编程方式将控制模块连接到参数。定义一个表示该参数的 Simulink.HMI.ParamSourceInfo 对象。然后，将 Binding 参数的值设置为该对象。要设置 Binding 参数的值，请使用 set_param 函数。

例如，假设名为 vdp 的模型包含名为 myButton 的 Push Button 模块和名为 x1 的 Integrator 模块。要将 Push Button 模块连接到 Integrator 模块的 Initial Condition 参数，请使用以下代码。

blockPath1 = "vdp/myButton";
blockPath2 = "vdp/x1";

myObj = Simulink.HMI.ParamSourceInfo;
myObj.BlockPath = Simulink.BlockPath(blockPath2);
myObj.ParamName = 'InitialCondition';

set_param(blockPath1,Binding=myObj)

参数:	`Binding`
值:	`Simulink.HMI.ParamSourceInfo` object

示例: set_param(gcb,Binding=myObj)

状态 — 将值和标签配对
标量和字符向量

对组，包含要赋给所连接的变量或参数的值，以及要在模块上显示的文本。开关有两种状态 - 顶端和底端 - 每种状态对应一个开关位置。每种状态包含一个值和一个标签。

值 - 当开关处于某一位置时，要相应赋给所连接的变量或参数的值。
标签 - 当开关处于某一位置时，要在模块上相应显示的文本。

下表说明模块的默认配置。

位置	状态值	状态标签
顶端	`0`	`on`
底端	`1`	`off`

编程用法

要以编程方式设置模块参数值，请使用 set_param 函数。

将 States 参数的值指定为 2×1 结构体数组，其中每个结构体表示一种状态。每个结构体包含以下字段：

Value - 模块赋给所连接的参数的值
Label - 开关上的标签，指定为字符向量

例如，假设您需要当前选中的开关模块具有以下状态。第一个状态具有标签 Reverse，并为所连接的参数赋值 -5。第二个状态具有标签 Forward，并为所连接的参数赋值 5。要实现这些状态，请使用以下代码。

state1.Value = -5;
state1.Label = 'Reverse';
state2.Value = 5;
state2.Label = 'Forward';
myStates = [state1 state2];

set_param(gcb,States=myStates)

参数:	`States`
值:	`2`-by-`1` struct array, where each struct has the fields `Value` and `Label`

示例: set_param(gcb,States=myStates)

标签 — 模块标签位置
`Top` (默认) | `Bottom` | `Hide`

模块标签的位置。当模块连接到模型中的元素时，标签是所连接的元素的名称。

编程用法

要以编程方式设置模块参数值，请使用 set_param 函数。

参数:	`LabelPosition`
值:	`'Top'` (默认) \| `"Top"` \| `"Bottom"` \| `"Hide"`

示例: set_param(gcb,LabelPosition="Bottom")

模块特性

数据类型	`double` \| `half` \| `integer` \| `single`
直接馈通	`否`
多维信号	`否`
可变大小信号	`否`
过零检测	`否`

扩展功能

全部展开

C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。

Dashboard 模块在代码生成中会被忽略。

版本历史记录

在 R2015a 中推出

全部展开

R2026a: 用于连接 Dashboard 模块的“模块参数”对话框表将被删除

在以后的版本中，将不再支持使用“模块参数”对话框中的表连接来自 Dashboard 库或 Customizable Blocks 库的模块。请改用连接模式。有关连接模式的信息，请参阅Connect Dashboard Blocks to Simulink Model。

R2026a: 三个 Dashboard 库模块将被来自 Customizable Blocks 库的等效模块替换

Dashboard 库中的 Rocker Switch、Slider Switch 和 Toggle Switch 模块将在以后的版本中被 Customizable Blocks 库中可自定义程度更高的等效模块取代。新模块的外观将与它们所替换的模块相同，并且在模型中的行为也相同。用于配置和自定义模块的选项将发生变化。模块类型也将更改。

R2023b: 在新窗口中打开面板

从 R2023b 开始，您可以在新窗口中打开仪表板面板。要打开它，请先选择面板并将鼠标暂停在出现的省略号上。在展开的操作菜单中，点击在新窗口中打开按钮。

您可以单独最小化和还原包含面板的新窗口，而不影响模型窗口。您可以通过面板窗口运行、暂停、停止和逐步运行仿真。在面板窗口中，您可以编辑面板及其中包含的模块。

要将面板返回到模型画布，请在面板窗口工具条中，点击在画布中打开 。

有关在新窗口中打开面板的详细信息，请参阅Open Panels in New Window。

R2023a: Simulink 工具条中的持久面板选项卡

向模型添加仪表板面板时，面板选项卡会出现在 Simulink 工具条中，并显示用于管理和编辑面板的选项。

在之前的版本中，面板选项卡仅在面板选中时可见。从 R2023a 开始，即使没有选择面板时，面板选项卡仍保持可见。

面板选项卡也包含以下新选项：

您可以添加空面板。
您可以重命名所选面板。
您可以隐藏所选面板。

R2022b: 面板中的可自定义 Dashboard 模块支持撤消和重做操作

从 R2022b 开始，您可以撤消和重做对面板中的可自定义 Dashboard 模块所做的更改。

要撤消或重做更改，请执行以下操作：

点击面板或面板中的模块。
按 Ctrl+Z 撤消更改，或按 Ctrl+Y 重做更改。

注意

键盘快捷方式基于 Windows^®。在 Mac 上，按 command (⌘) 代替 Ctrl。

R2022b: 对面板的工具条支持

从 R2022b 开始，您可以使用 Simulink 工具条来管理和编辑面板及其中包含的 Dashboard 模块。

点击面板中的 Dashboard 模块时，将显示该模块的工具条选项卡。例如，当您点击 Circular Gauge 模块时，仪表选项卡会出现在工具条中。

当您点击某个面板时，工具条中会出现面板选项卡。该选项卡提供以下选项：

管理模型中面板的可见性。
调整所有未隐藏的面板以适应当前视图。
折叠所选面板。
自定义面板的大小和内容。
为所选面板设置自定义背景图像。
向所选面板添加新选项卡。

R2021a: 使用 Dashboard 模块调节矩阵和结构体元素

从 R2021a 开始，您可以将 Dashboard 库中的模块连接到定义可调模块参数值的矩阵或结构体的标量元素。当您将 Dashboard 模块连接到可调参数时，首先选择一个或多个模块。然后，在对话框中选择要连接的参数。当选择具有非标量值的参数时，使用对话框中的文本框指定要调节的元素。

R2020b: Simulink 工具条对 Dashboard 模块的支持

从 R2020b 开始，当您从 Simulink 库中的 Dashboard 库中或从 Aerospace Blockset™ Flight Control Analysis 库中的 Flight Instruments 库中选择模型中的某个模块时，Simulink 工具条中的模块选项卡会变为特定于模块的选项卡。从工具条中，可以连接、断开连接和修改所选模块的连接。您可以跳转至连接到所选模块的模型元素，也可以将所选模块添加到面板中。

R2019a: 以编程方式添加和配置 Dashboard 模块

从 R2019a 开始，您可以使用 add_block 和 set_param 等函数从模型中的 Dashboard 库创建和配置模块。

另请参阅

Rocker Switch | Slider Switch | Rotary Switch
