使用仪表盘分析您的工程
仪表板窗口提供了一个中心位置，您可以在其中打开工程中的软件单元和组件的仪表板，查看度量结果，分析受影响的工件，并生成有关工程中工件的质量和合规性的报告。
打开新仪表盘
要打开仪表板，请使用工具栏添加仪表板部分中的“仪表板”库选择仪表板类型：
点击模型可维护性分析工程中 MATLAB®、Simulink® 和 Stateflow® 工件的大小、架构和复杂性。
有关详细信息，请参阅使用模型可维护性仪表板监控设计复杂性。
点击模型测试评估工程中模型、需求、测试和测试结果的可追溯性和完整性。
有关详细信息，请参阅使用模型测试仪表板探索测试活动的状态和质量。
点击 PIL 代码测试评估您的处理器在环 (PIL) 代码测试的状态和质量。
有关详细信息，请参阅查看工程中软件单元的代码测试活动状态。
点击 SIL 代码测试评估您的软件在环 (SIL) 代码测试的状态和质量。
有关详细信息，请参阅查看工程中软件单元的代码测试活动状态。
默认情况下，工程面板中的第一个工件会打开一个新的仪表板选项卡。工程面板显示与当前选择的仪表板兼容的当前工程的工件。点击工件名称以查看该特定工件的仪表板结果。
查看度量信息帮助
仪表盘使用小组件来显示度量结果。当您将鼠标指针指向某个控件时，控件右上角会出现一个三点图标。
将鼠标指针指向三个点，然后点击帮助图标
，以查看有关该度量以及仪表板如何计算该度量值的更多信息。
导航仪表盘窗口
仪表盘窗口包含多个部分：
工程面板 - 工程面板显示当前工程中与当前选定仪表板兼容的工件。默认情况下，仪表板会分析工程文件夹内的所有模型，并：
将 Simulink 模型视为单元
将 System Composer™ 架构模型视为组件
单元是软件架构中的功能实体，您可以独立执行和测试它，也可以将其作为更大系统测试的一部分来执行和测试。组件是将多个可测试单元整合在一起的实体。点击每个单元或组件右侧的三个点，查看有关该工件的更多信息。如果您要在软件架构中将不同的模型指定为单元和组件，可以向实体添加工程标签并配置仪表板选项以识别标签。有关详细信息，请参阅将模型按层级结构分类为组件或单元。
工件面板 - 使用工件面板查看功能需求、设计、测试和测试结果文件夹，其中包含仪表板跟踪到工程面板中当前选定工件的工件。例如，某个单元的设计文件夹可能显示与该单元关联的数据字典、模型和子系统参考。工件面板使用工程信息的数字线程来捕获和跟踪工程中工件的信息以及工件之间的关系。点击每个文件夹或工件右侧的三个点，即可查看更多信息。
仪表板工具栏
使用工具栏的工程部分打开工程，指定仪表板如何识别单元和组件，并更改仪表板使用的布局。
使用添加仪表板部分选择要打开的仪表板类型。
度量部分显示了跟踪工件和收集度量结果的选项。默认情况下，当您首次选择仪表板时，仪表板会自动跟踪工程中的工件并收集度量。但是，如果您需要手动跟踪工件、手动收集度量结果、收集工程中每个单元和组件的度量结果，或者关闭自动跟踪和收集设置，则可以使用度量部分。
叠加部分显示已启用的叠加层类型。仪表板使用叠加层来显示度量结果是否符合度量阈值、不符合度量阈值、生成警告，或者由于没有指定度量阈值而未分类。默认情况下，仪表板启动时会选中合规、不合规和警告按钮。要打开或关闭叠加层，点击叠加层按钮以选择或清除叠加层。
在结果部分，点击报告按钮以指定报告设置并生成度量结果报告。

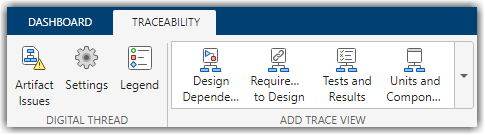

可追溯性工具栏
使用工具栏的数字线索部分查看工程中的工件问题，并修改数字线程设置，例如跟踪信息缓存。您可以点击工件问题来排查与工程工件相关的警告和错误。要修改数字线设置，点击设置按钮。您可以使用图例查看仪表板跟踪的工件图标列表。
使用工具栏添加追溯视图部分中的跟踪视图来探索可追溯性关系。有关详细信息，请参阅使用溯源视图探索可追溯性信息。。
