通过合并多个 Interpolation Using Prelookup 模块来提高代码效率

您可以使用模型转换器工具重构建模模式，以提高生成的代码的效率。模型转换器识别并合并多个 Interpolation Using Prelookup 模块，这些模块具有相同的输入信号，并且这些信号是从 Prelookup 模块的输出端连接的，合并成一个 Interpolation Using Prelookup 模块。

如果 Interpolation Using Prelookup 块的属性除了表数据之外都相同，则模型转换器可以正常工作。减少模型中的 Interpolation Using Prelookup 块的数量可以减少代码中的变量赋值次数，从而提高生成代码的效率。您可以使用模型转换器应用程序或编程命令来重构模型。

模型变换器可以替换多个 Interpolation Using Prelookup：

  • 将相同的输入信号连接到具有相同索引和分数参数的 Prelookup 模块

  • 将输出信号连接到同一个 Multiport Switch 模块

  • 具有相同的断点规范、值和数据类型

  • 具有相同的算法参数

  • 分数参数应采用相同的数据类型

使用模型转换器应用程序合并 Interpolation Using Prelookup 块

打开脚本

本示例展示了如何使用模型转换器识别冗余的 Interpolation Using Prelookup 块，然后重构模型。

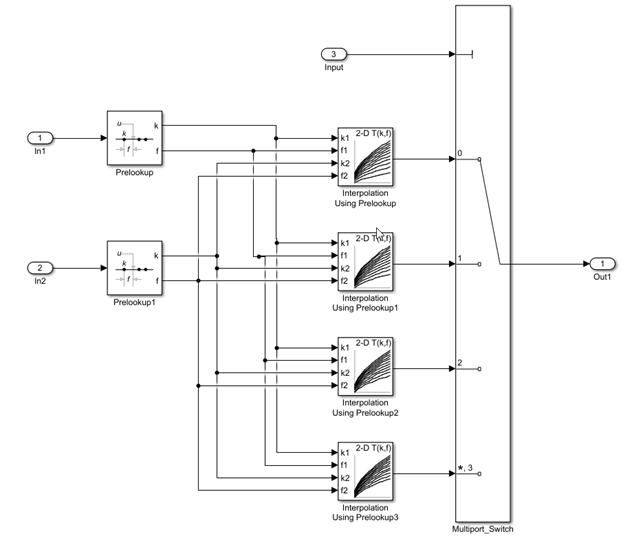

模型 ex_interpolation_optimize 使用 Prelookup 模块向多个 Interpolation Using Prelookup 模块输入信号。这些 Interpolation 模块的输出连接到 Multiport Switch 模块。

在这个示例中，您可以识别符合转换条件的 Interpolation Using Prelookup 块，并将它们替换为单个 Interpolation Using Prelookup 模块和连接到 Multiport Switch 模块的 Constant 块。

  1. 将模型保存到您的工作文件夹中。

  2. 在应用选项卡上，点击模型转换器。

  3. 在 Transformations 文件夹中，选中 替换 Interpolation Using Prelookup 块 复选框。

  4. 选择从此变换中跳过库中的插值-ND 块选项，以避免替换链接到库的 Interpolation Using Prelookup 块。

  5. 在转换模型的前缀字段中，指定重构模型的前缀。

  6. 点击运行此检查。顶部的结果表包含指向 Interpolation Using Prelookup 块和相应的 Multiport Switch 模块端口索引的超链接。

  7. 清除候选组下方的复选框，以识别您不想转换的组。

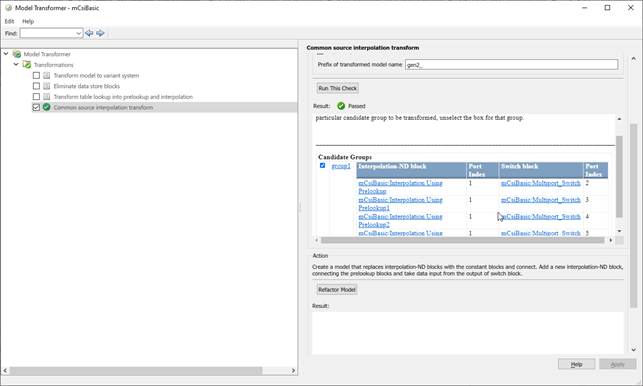

  8. 点击重构模型。结果表包含指向新模型的超链接。该表包含指向共享的 Interpolation Using Prelookup 块和相应的 Multiport Switch 模块端口的超链接。该工具还会创建一个 m2m_ex_interpolation_optimize 文件夹，其中包含新的 gen_ex_interpolation_optimize.slx 模型。

gen_ex_interpolation_optimize.slx 模型中的两个 Prelookup 块 Prelookup 和 Prelookup1 连接到单个 Interpolation Using Prelookup 模块，而 Constant 块连接到 Multiport Switch 模块端口，以提供表格数据作为输入。

以编程方式合并 Interpolation Using Prelookup 块

要以编程方式使用模型转换器，请使用：

  1. 将模型 ex_interpolation_optimize 保存到当前工作目录。

  2. 要确定符合转换条件的候选人，请使用函数 Simulink.ModelTransform.CommonSourceInterpolation.identifyCandidates 创建对象 transformResults。

    transformResults = Simulink.ModelTransform.CommonSourceInterpolation.identifyCandidates('ex_interpolation_optimize')

    transformResults =

  Results with properties:

    Candidates: [1×1 struct]

    transformResults 对象有一个属性 Candidates，它是一个包含两个字段 InterpolationPorts 和 SwitchPorts 的结构体。


transformResults.Candidates =

  struct with fields:

        InterpolationPorts: [4×1 struct]
               SwitchPorts: [4×1 struct]

  3. 查看 InterpolationPorts 字段。

    transformResults.Candidates.InterpolationPorts =
      4×1 struct array with fields:

    Block
    Port

    InterpolationPorts 字段由两个数组 Block 和 Port 组成。同样，SwitchPorts 也具有相同的属性。

  4. 将 Candidates.InterpolationPorts 和 Candidates.SwitchPorts 字段转换为表。

    struct2table(transformResults.Candidates.InterpolationPorts)
struct2table(transformResults.Candidates.SwitchPorts)
    ans =
  4×2 table
                        Block                                      Port
    _____________________________________________                  ____
    {'ex_interpolation_optimize/Interpolation↵Using Prelookup' }     0
    {'ex_interpolation_optimize/Interpolation↵Using Prelookup1'}     0
    {'ex_interpolation_optimize/Interpolation↵Using Prelookup2'}     0
    {'ex_interpolation_optimize/Interpolation↵Using Prelookup3'}     0


ans =
  4×2 table
                Block                                 Port
    ______________________________                    ____
    {'ex_interpolation_optimize/Multiport_Switch'}     1
    {'ex_interpolation_optimize/Multiport_Switch'}     2
    {'ex_interpolation_optimize/Multiport_Switch'}     3
    {'ex_interpolation_optimize/Multiport_Switch'}     4

    使用 SwitchPorts 查看哪些 Interpolation Using Prelookup 块连接到哪些 Multiport Switch 模块端口。

  5. 要重构模型，请使用函数 Simulink.ModelTransform.CommonSourceInterpolation.refactorModel。此函数使用来自 identifyCandidate 函数的对象 transformResults。

    refactorResults = Simulink.ModelTransform.CommonSourceInterpolation.refactorModel(transformResults)

    refactorResults =

  RefactorResults with properties:

           ModelName: 'ex_interpolation_optimize'
      ModelDirectory: ''
    TraceabilityInfo: [4×1 containers.Map]

    refactorResults 对象的 ModelName 和 ModelDirectory 属性列出了重构模型的名称和位置。TraceabilityInfo 是一个 containers.Map 对象，它列出了模块跟踪信息。

条件和限制

如果出现以下情况，模型转换器无法替换 Interpolation Using Prelookup 块：

  • Interpolation Using Prelookup 模块位于注释区域或非非活动变体中。

  • Interpolation Using Prelookup 块已被屏蔽。

  • 模型转换器应用程序不会在原子子系统、引用模型或库链接块的边界上替换 Interpolation Using Prelookup 块。
