变更模型顾问检查度量仪表板

为自定义模型顾问度量创建度量 ID

如果您希望度量板收集特定模型顾问检查组的度量结果，请创建一个自定义模型顾问度量，该指标运行检查并计算度量结果。要创建自定义模型顾问度量，您需要创建一个度量 ID。

自定义模型顾问度量的度量 ID 必须采用 <Family ID>.<Check Group ID> 的形式。家族 ID 定义了度量返回的数据类型。检查组 ID 定义了度量运行和分析的模型顾问检查组。

1.打开模型顾问配置编辑器，选择所需的检查组文件夹，即可找到检查组的检查组 ID。您可以使用函数 Simulink.ModelAdvisor.openConfigUI 打开模型顾问配置编辑器。

Simulink.ModelAdvisor.openConfigUI

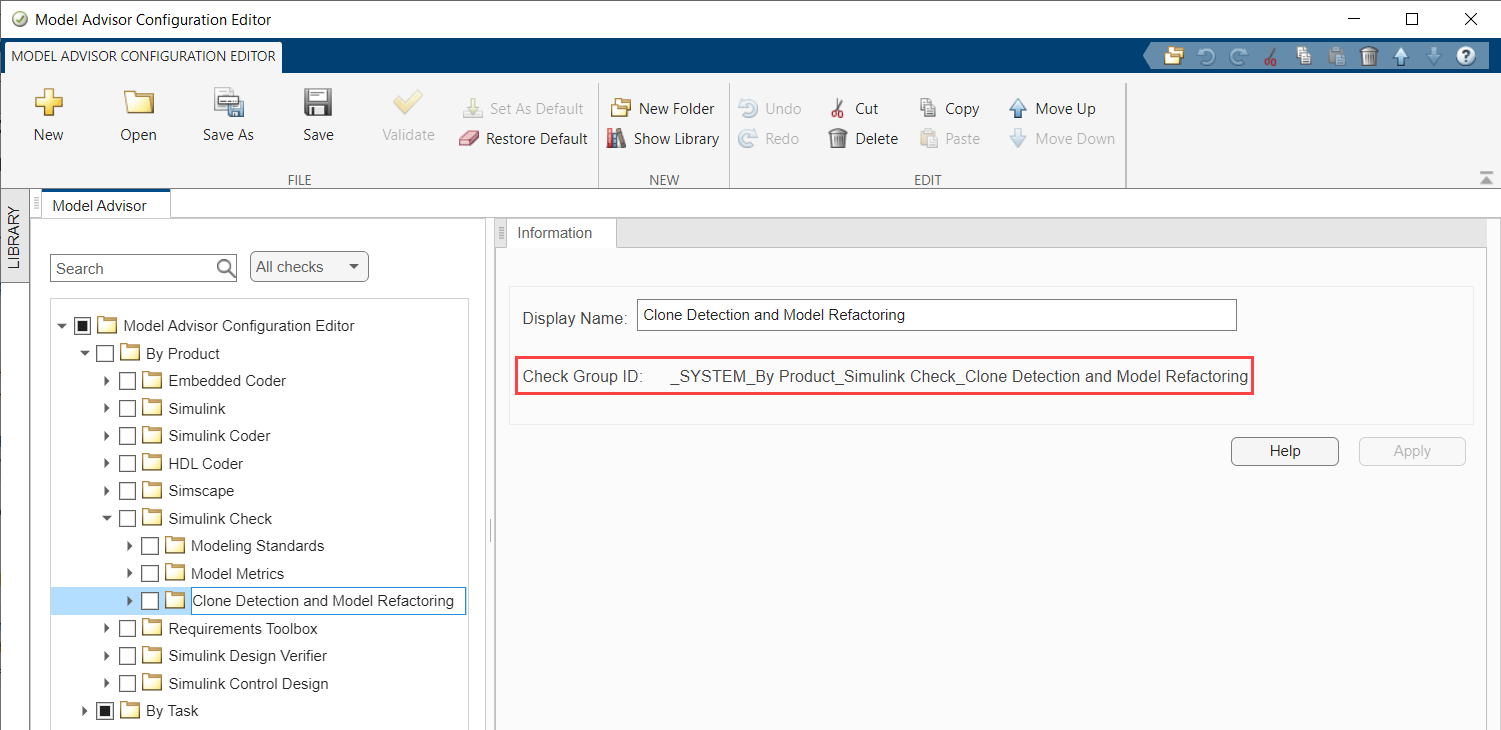

例如，假设您要查找模型顾问检查组克隆检测和模型重构的检查组 ID。在模型顾问窗格中，选择模型顾问配置编辑器 > 按产品 > Simulink Check> 克隆检测和模型重构。当您选择文件夹时，信息选项卡显示检查组 ID 为 _SYSTEM_By Product_Simulink Check_Clone Detection and Model Refactoring。

有关检查组和模型顾问配置编辑器的更多信息，请参阅 使用模型顾问配置编辑器来自定义模型顾问。

2.将检查组 ID 保存为工作区中的字符串变量。

checkGroupID = "_SYSTEM_By Product_Simulink Check_Clone Detection and Model Refactoring";

创建自定义模型顾问度量的度量 ID 时，您可以将系列 ID 指定为以下两种之一：

3.为返回检查组中通过检查比例的度量创建自定义模型顾问度量 ID。

metricID_for_Fraction_Passed = strcat("mathworks.metrics.ModelAdvisorCheckCompliance.",checkGroupID);

4.为返回检查组报告的问题数量的度量创建自定义模型顾问度量 ID。

metricID_for_Number_of_Issues = strcat("mathworks.metrics.ModelAdvisorCheckIssues.",checkGroupID);

访问您想要更改的小组件

仪表盘配置决定了小组件在度量盘中的显示位置和方式。您可以创建一个仪表板配置对象，并使用该对象访问布局中的小组件。

1.打开默认仪表盘配置，并将配置对象保存到基础工作区。

dashboardconfig = slmetric.dashboard.Configuration.openDefaultConfiguration();

2.从仪表盘配置中获取小组件布局。该布局包含多层仪表板对象。

layout = getDashboardLayout(dashboardconfig);

3.使用 getWidgets 函数获取布局顶层的仪表板对象。

layoutWidget = getWidgets(layout);

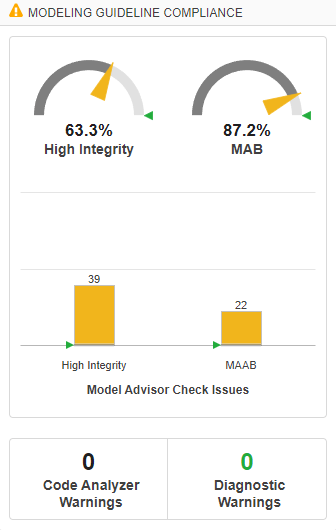

默认布局的顶层包含显示当前模型和大小、架构以及建模规范合规性度量等信息的小组件。建模规范合规性组是布局顶层的第三个组。

4.获取建模规范合规性组。

complianceGroup = layoutWidget(3);

建模规范合规性组包含两个容器：

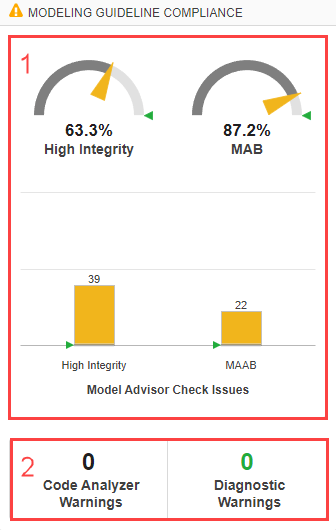

在此图中，红色数字 1 和 2 分别表示顶部和底部容器。顶部容器中有三个小组件：高完整性拨号小组件、MAB 拨号小组件和模型顾问检查问题条形图。

要查看顶部和底部容器中的小组件，您可以通过输入以下命令打开度量仪表板：

metricsdashboard vdp

5.使用 getWidgets 函数获取建模规范合规性组中的两个容器。

complianceContainers = getWidgets(complianceGroup);

6.取出最上面的容器。

topContainer = complianceContainers(1);

7.获取顶部容器中的组件。

topContainerWidgets = getWidgets(topContainer);

8.从顶部容器中获取 MAB 拨号小组件和模型顾问检查问题条形图。

dialwidget = topContainerWidgets(2);
barChartWidget = topContainerWidgets(3);

将自定义模型顾问度量给小组件

度量配置决定了您可以分配给度量仪表板中小组件的度量 ID。您可以更新度量配置，将自定义模型顾问度量 ID 分配给小组件，并更新小组件属性以使其适用于自定义模型顾问度量。请注意，度量配置不使用模型顾问配置文件来确定要运行哪些检查。如果您指定了自定义模型顾问配置，即使您未在模型顾问配置文件中选择这些检查，度量仪表板也会运行您的度量配置指定的检查。

1.打开默认度量配置，并将配置对象保存到基础工作区。

metricconfig = slmetric.config.Configuration.openDefaultConfiguration();

2.更新度量配置以识别克隆检测和模型重构检查组 ID。建模规范合规性组只能获取您使用函数 setMetricFamilyParameterValues 的 ModelAdvisorStandard 参量指定的检查组的度量结果。

originalCheckGroupIds = {'maab', 'hisl_do178'};
CheckGroupIDs = [originalCheckGroupIds checkGroupID];
setMetricFamilyParameterValues(metricconfig,ModelAdvisorStandard=CheckGroupIDs);

3.更新拨号小组件，使其报告克隆检测和模型重构检查组中通过检查的比例，而不是默认的 MAB 建模标准检查组。

setMetricIDs(dialwidget,metricID_for_Fraction_Passed);
dialwidget.Labels = "Clones and Refactoring";
dialwidget.Title = "Clone/Refactor";

拨号小组件接受介于 0 和 1 之间的小数数据值，但在仪表板中以百分比形式显示数据。

4.更新条形图小组件，使其报告来自克隆检测和模型重构检查组的检查问题数量，而不是默认的 MAB 建模标准检查组。

setMetricIDs(barChartWidget,metricID_for_Number_of_Issues);
barChartWidget.Labels = "Issues";
barChartWidget.Title = "Clone Detection and Model Refactoring Issues";

5.保存更新后的仪表盘和度量配置，将配置设置为活动配置，然后打开度量盘以查看更新后的仪表盘布局。

save(dashboardconfig,'Filename','DashboardConfig.xml');
slmetric.dashboard.setActiveConfiguration(fullfile(pwd,'DashboardConfig.xml'));
save(metricconfig,'FileName','MetricConfig.xml');
slmetric.config.setActiveConfiguration(fullfile(pwd,'MetricConfig.xml'));
metricsdashboard vdp

要运行度量并查看度量结果，点击工具栏中的所有度量。

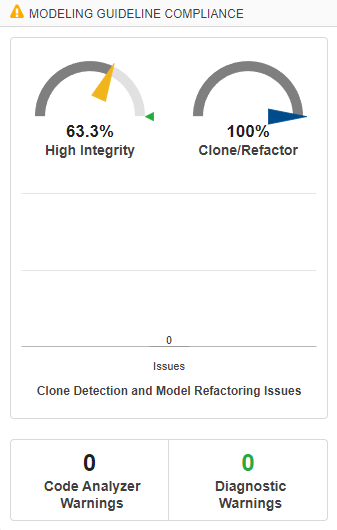

对于模型 vdp，拨号小组件显示克隆检测和模型重构检查组中 100% 的检查都通过了，条形图显示克隆检测和模型重构检查组中没有检查问题。由于自定义模型顾问度量没有关联的度量阈值，因此拨号小组件显示为蓝色。有关如何添加或更改度量阈值的信息，请参阅 在度量板中修改、删除和添加度量阈值。

有关度量仪表板自定义的更多信息，请参阅 自定义度量盘布局和功能。
