使用模型切片器在信号断点处追踪故障信号路径

打开模型和运行仿真

打开模型 sldvexCruiseControlVerification。

open_system ("sldvexCruiseControlVerification")

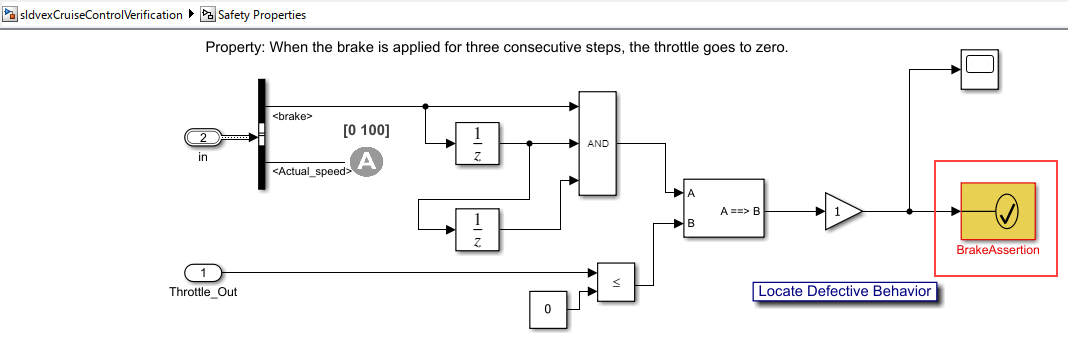

该模型包含一个名为 BrakeAssertion 的 Assertion 模块，该块会导致断言。

在 Simulink 工具栏的调试选项卡上，点击运行 以仿真模型。

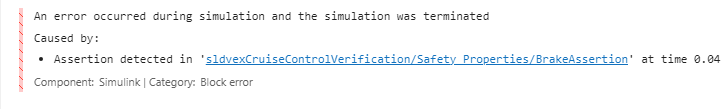

BrakeAssertion 模块导致仿真终止并产生错误。

添加断点并运行仿真

设置一个断点，使 BrakeAssertion 模块的输入为 false：

1.选择 BrakeAssertion 模块的输入信号。

2.在调试选项卡的断点部分，点击添加断点。“添加断点”对话框打开。

3.在“添加断点”对话框中，选择一个条件和值，以便当输入信号等于零时，仿真暂停。从条件下拉列表中选择 ==，并将值指定为 0。点击确定。

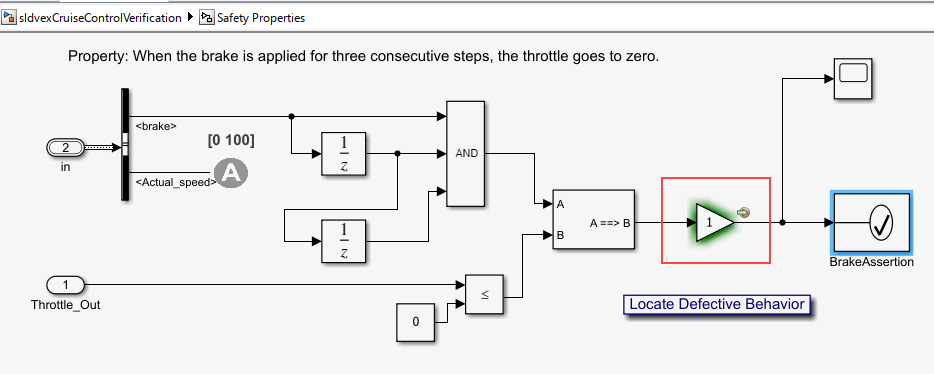

输入信号 BrakeAssertion 的线路上会出现一个红色圆圈，表示该信号具有启用的断点。

为避免在调试仿真时出现断言错误，请注释掉 Assertion 模块 BrakeAssertion。

双击断言模块并清除断言失败时停止仿真。在调试选项卡中，点击运行以调试仿真。当增益模块的输出等于 0 时，模型暂停。

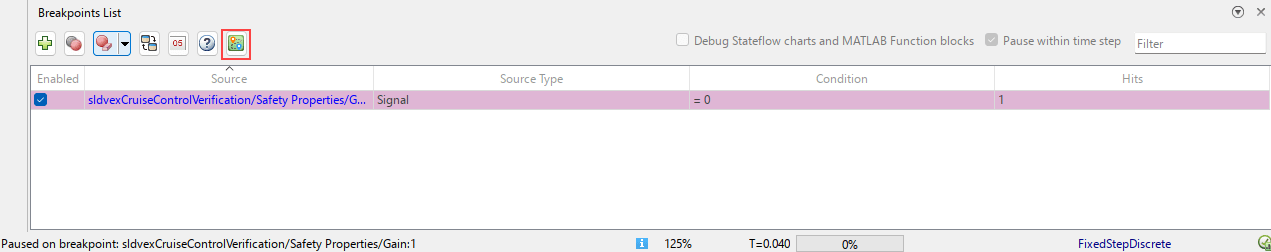

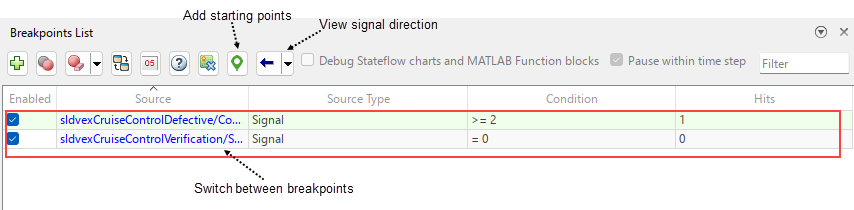

要打开断点列表，请在模型画布中点击断点，或在 Simulink® 工具栏的调试选项卡上，点击断点列表。断点列表通过“使用切片器调试”按钮 打开。

使用模型切片器进行调试

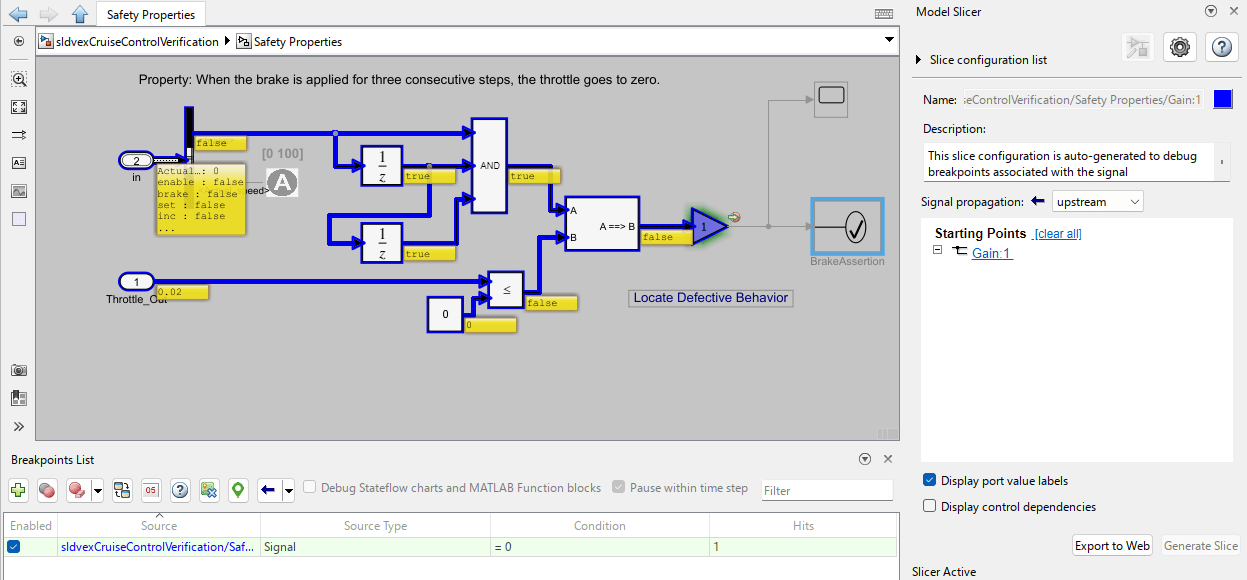

点击“使用切片器调试”按钮 打开模型切片器并从断点处突出显示。打开时，模型切片器会自动添加断点处的起始点和端口值标签。

Implies 模块允许您指定一个条件来生成给定的响应。例如，如果 A 是 true，B 是 false，A ==> B 是 false，则模型会在断点处暂停。当连续三个时间步施加制动输入时，Implies 模块中的条件 A ==> B 为 false。这导致节流阀回到零，并引发 BrakeAssertion 模块的断言。

利用高亮显示的信号，追溯输入 A 的来源。

1.右键点击 AND 模块，然后在模型切片器应用程序部分中，点击“添加为排除点”按钮 。这样一来，高亮显示和分析就仅限于您想要研究的模型部分。

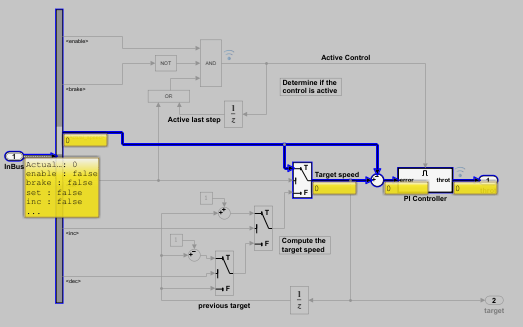

2.进入控制器内部，追踪油门信号到其源头，即 PI Controller 模块。

3.将仿真步骤回溯到第一个时间步。请确保在开始仿真之前启用仿真中的回退功能。在调试选项卡上，点击后退三次，直到 T = 0.00。在仿真开始时，PI Controller 模块的输出是 0。

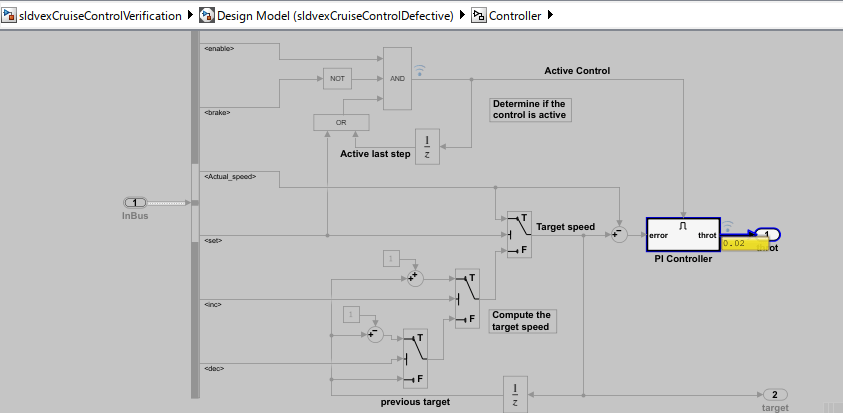

4.点击向前一步，将仿真推进到 T = 0.010。节流阀值更新为 0.02。继续前往 T = 0.020。PI Controller 模块保持其输出值为 0.02，并且高亮显示消失。

您可以启用控制依赖项，以查看在时间步长内 PI controller 是否已启用。仿真时未启用 PI Controller 模块 (0.20)。此外，请注意，PI Controller 输入端口 Active Control 的端口值标签显示为 false。

5.向前迈两步到 T = 0.040，而 PI Controller 的输入仍然是 false。

这表明 throt 输出配置为在禁用时保持其输出，这是导致信号行为异常的建模错误。

纳入修复方案

1.点击“关闭模型切片器”按钮 退出会话并停止仿真。

2.打开模型并转到 sldvexCruiseControlVerification/Design Model/Controller/PI Controller。点击 throt 输出以打开“模块参数”对话框。将禁用时的输出值设置为 reset。点击应用和 OK。

3.保存模型。运行仿真。请注意，仿真运行过程中没有任何警告。
