在 Simulink 测试管理器中查看模型测试状态

加载包含模型测试工件的工程。仪表板使用工程信息和结构来标识和分析与您的设计相关的工件。工程文件夹决定了仪表盘度量要分析哪些工件。

如果没有工程，可以直接从当前模型或文件夹创建工程。有关信息，请参阅 创建工程。您也可以选择修改工程设置，重新配置仪表盘中显示的内容。有关如何自定义和使用工程的一般信息，请参阅创建工程以使用模型设计和模型测试仪表板。

打开 Simulink 测试管理器。有关详情，请参阅 Simulink 测试管理器 (Simulink Test)。

打开控制面板。在 Simulink 测试管理器中，点击仪表板选项卡。默认情况下，仪表板选项卡显示在 Simulink 测试管理器中的起始页选项卡旁边。如果您不希望在启动时自动打开仪表板选项卡，可以在测试管理器预设项中清除启动时打开仪表板。

首次打开工程仪表盘时，仪表盘需要对工程进行初始分析。初步分析使仪表板能够识别工程中的每个工件、其内部结构体以及工件之间的可追溯性关系。有关仪表板如何监控和分析工件的信息，请参阅 利用数字线程监控工件可追溯性并检测过时结果。

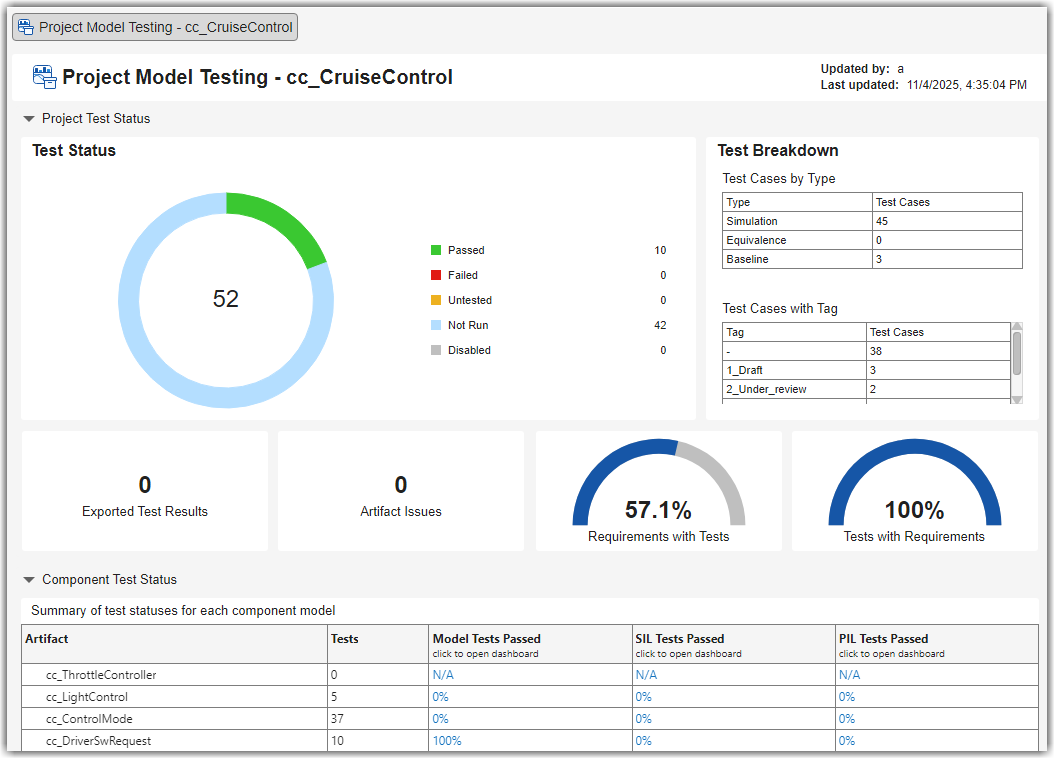

工程模型测试仪表板打开后，会显示工程中各个组件模型的模型测试和需求可追溯性的摘要。

检查度量结果。仪表板小组件汇总了度量结果，并显示了您可以解决的测试问题，例如失败的测试、已禁用的测试以及需求和测试之间缺乏可追溯性。

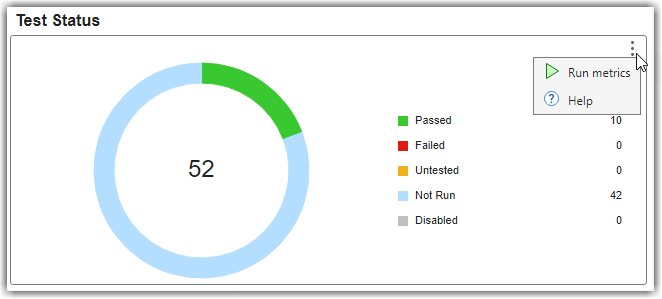

要查看有关小组件中度量结果的信息，请将光标指向该小组件，将光标指向小组件右上角的三个点，然后点击帮助。

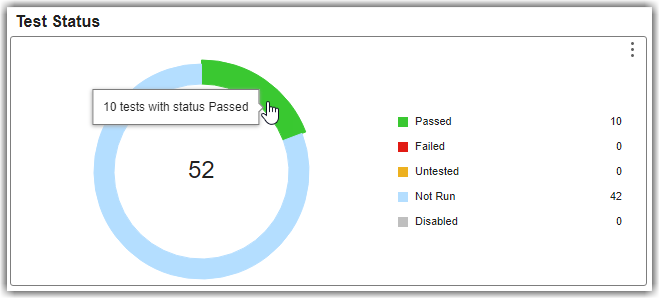

要查看哪些工件对特定度量结果有贡献，点击相关小组件以查看度量详细信息。例如，在测试状态部分，点击甜甜圈小组件的通过部分，查看哪些具体测试和测试结果对测试状态度量结果有贡献。

仪表板打开小组件的度量详细信息，其中包含度量值表和指向每个相关工件的超链接。表格显示了通过的模型单元测试及其关联的测试文件。如果将鼠标指针指向超链接，则可以看到包含有关该工件详细信息的工具提示。当您在 Simulink 测试管理器中运行测试时，仪表板会将来自所有测试结果的数据整合起来，自动确定整体模型测试状态和聚合模型覆盖率。有关详细信息，请参阅使用模型测试仪表板探索测试活动的状态和质量。

您可以使用组件测试状态表中的链接查看模型测试、SIL 代码测试和 PIL 代码测试仪表板的其他度量结果。表格的每一行都提供了特定组件模型的测试状态摘要，包括模型、SIL 和 PIL 测试的测试数量和通过率。要打开相应的仪表板，点击模型测试通过、SIL 测试通过或 PIL 测试通过列中的链接。

如果您对工程中的某个工件进行了更改，仪表板会警告您刷新仪表板。在警告横幅上，点击收集。
