getlinio

从 Simulink 模型、Linear Analysis Plots 模块或 Model Verification 模块中获取线性分析点

全页折叠

语法

io = getlinio(mdl)
io = getlinio(blockpath)

说明

io = getlinio(mdl) 返回在 Simulink® 模型 mdl 中定义的分析点。

示例

io = getlinio(blockpath) 返回为 Simulink 模型中的指定 Linear Analysis Plots 模块或 Model Verification 模块定义的分析点。

示例

示例

全部折叠

打开脚本

打开 Simulink 模型。

mdl = 'scdpwm';
open_system(mdl)

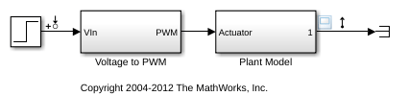

此模型包含以下线性分析点：

  • 在 Step 模块输出端的输入扰动

  • 在 Plant Model 模块输出端的输出测量

从模型中获取分析点。

io = getlinio(mdl)

2x1 vector of Linearization IOs:
--------------------------
1. Linearization input perturbation located at the following signal:
- Block: scdpwm/Step
- Port: 1
2. Linearization output measurement located at the following signal:
- Block: scdpwm/Plant Model
- Port: 1

您可以使用 linearize 命令或 slLinearizer 接口将这些分析点用于模型的后续线性化。

打开脚本

打开 Simulink 模型。

open_system('scdcstr')

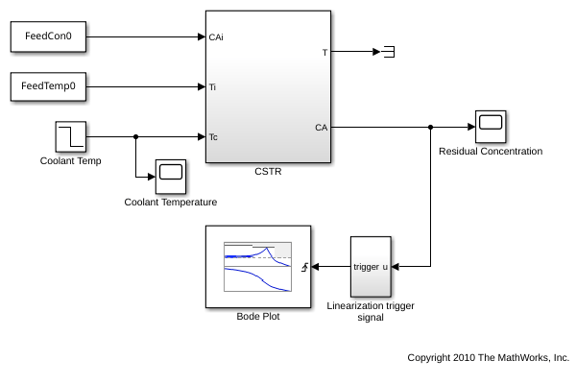

此模型包含一个 Bode Plot 模块，该模块配置有以下线性分析点：

  • 在 Coolant Temp 模块输出端的输入扰动

  • 在 CSTR 模块的 CA 输出端的输出测量

从 Bode Plot 模块中获取分析点。

io = getlinio('scdcstr/Bode Plot')

2x1 vector of Linearization IOs:
--------------------------
1. Linearization input perturbation located at the following signal:
- Block: scdcstr/Coolant Temp
- Port: 1
2. Linearization output measurement located at the following signal:
- Block: scdcstr/CSTR
- Port: 2

输入参数

全部折叠

Simulink 模型名称，指定为字符向量或字符串。该模型必须位于当前工作文件夹或 MATLAB® 路径中。

如果模型未打开或未加载到内存中，getlinio 会将模型加载到内存中。

Linear Analysis Plots 模块或 Model Verification 模块，指定为包含其完整模块路径的字符向量或字符串。包含该模块的模型必须位于当前工作文件夹或 MATLAB 路径中。

有关以下各项的详细信息：

输出参量

全部折叠

分析点集，以线性化 I/O 对象或线性化 I/O 对象的向量形式返回。当使用 linearize 命令时，使用 io 指定线性化输入、输出和环路开口。有关详细信息，请参阅指定要线性化的模型部分。

每个分析点具有以下属性：

属性描述
Active

指示是否使用分析点进行线性化的标志，指定为以下项之一：

  • 'on' - 使用分析点进行线性化。此值是默认选项。

  • 'off' - 不使用分析点进行线性化。如果您有一组现有分析点，并且要使用这些点的子集来线性化模型，请使用此选项。

Block

与分析点相关联的模块的完整模块路径，指定为字符向量。

PortNumber

与分析点相关联的输出端口，指定为整数。

Type

分析点类型，指定为以下类型之一：

  • 'input' - 输入扰动

  • 'output' - 输出测量

  • 'loopbreak' - 环路中断

  • 'openinput' - 开环输入

  • 'openoutput' - 开环输出

  • 'looptransfer' - 环路传递

  • 'sensitivity' - 灵敏度

  • 'compsensitivity' - 互补灵敏度

有关分析点类型的详细信息，请参阅指定要线性化的模型部分。

BusElement

与分析点相关联的总线元素名称，指定为字符向量或 ''（如果分析点不是总线元素）。

Description

为方便用户起见指定的分析点描述，指定为字符向量。
