Proof Assumption

在证明模型属性时约束信号值

  • Proof Assumption block

库:
Simulink Design Verifier / Objectives and Constraints

描述

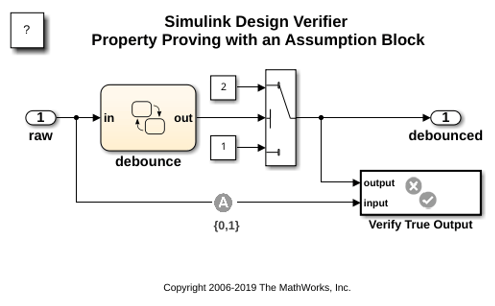

在属性证明模式下运行时,Simulink® Design Verifier™ 软件会证明您的模型的属性满足指定的准则(参见 什么是财产证明?)。在这种模式下,您可以使用Proof Assumption模块来定义模型中信号的假设。 参数允许您在属性证明期间指定对信号值的约束。该模块将指定的 参数应用于其输入信号,并且 Simulink Design Verifier 软件证明或反驳您的模型的属性是否满足指定的准则。

该模块的参数对话框还允许您:

  • 启用或禁用假设。

  • 指定该模块应在Simulink编辑器中显示其参数。

  • 指定该模块应显示其输出端口。

注意

Simulink 和 Simulink Coder™ 软件分别在模型仿真和代码生成期间忽略 Proof Assumption模块。Simulink Design Verifier 软件仅在证明模型属性时使用 Proof Assumption模块。

您可以使用 参数来约束属性证明中的信号值。有关更多信息,请参阅 使用参数配置文件

端口

输入

全部展开

Proof Assumption模块接受 Simulink 软件支持的所有内置数据类型的信号。有关 Simulink 软件支持的数据类型的讨论,请参阅 Simulink 支持的数据类型 。该模块不支持复杂的输入信号。

数据类型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

输出

全部展开

Proof Assumption模块返回 Simulink 软件支持的所有内置数据类型的信号。有关支持的数据类型的更多信息,请参阅 Simulink 支持的数据类型

数据类型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

参数

全部展开

指定该模块是否启用。如果选中(默认),Simulink Design Verifier 软件在证明模型的属性时使用该模块。清除此选项将禁用该模块,也就是说,导致Simulink Design Verifier软件的行为就像Proof Assumption模块不存在一样。如果未选择此选项,则该模块将在 Simulink 编辑器中显示为灰色。

指定该模块是否表现为Proof AssumptionTest Condition模块。选择测试条件将Proof Assumption模块转换为Test Condition模块。

使用参数来约束测试用例中的信号值。以 MATLAB®元胞数组的形式指定标量和区间的任意组合。有关更多信息,请参阅 使用参数配置文件

指定模块是否在Simulink编辑器中显示其参数的内容。

如果选中,该模块将显示其输出端口,这允许输入信号传递到模块输出。如果未选择,该模块将隐藏其输出端口并终止输入信号。

示例: 下图说明了每种情况下模块的外观。

直通样式(显示输出端口):已选择

直通样式(显示输出端口):取消选定

版本历史记录

在 R2007a 中推出
