J1939 CAN Transport Layer

生成并处理通过 CAN 硬件传输的 J1939 消息

全页展开
  • J1939 CAN Transport Layer block

库:
Simulink Real-Time / J1939

描述

J1939 CAN Transport Layer 模块通过使用 Simulink® Real-Time™ CAN 库模块处理模型发送或接收的 CAN 消息。

将该模块的输入端连接到接收 CAN 消息的模块。将该模块的输出端连接至通过 CAN 总线传输 J1939 消息的模块。设置发送模块，使其仅在 J1939 消息可用时发送 CAN 消息。否则，当 J1939 消息不可用时，该模块会发送 0 字节数据，导致行为未定义。

示例

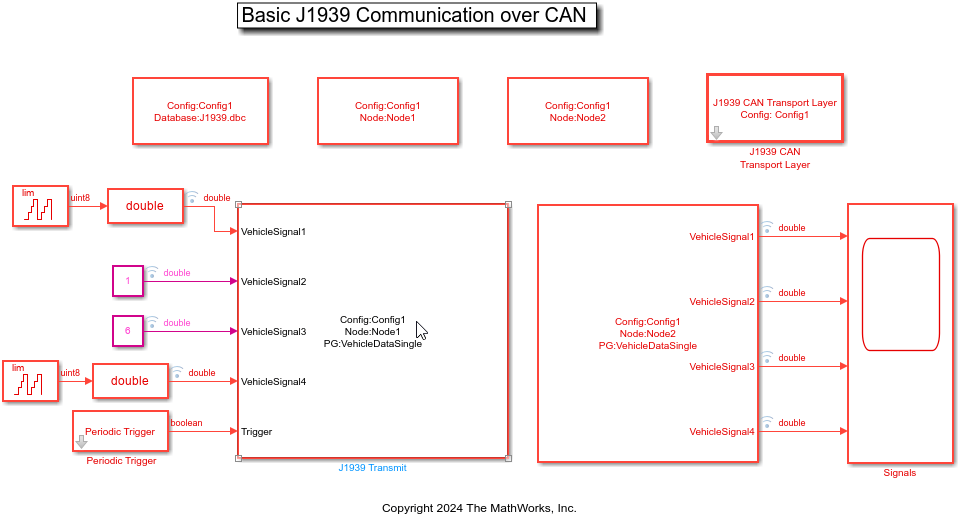

基于 CAN 总线的基本 J1939 通信

基于 CAN 总线的基本 J1939 通信

应用 J1939 模块实现基于 CAN 协议的基本通信。

端口

输入

全部展开

正在被消费的 CAN 消息结构体向量。

向量中的消息数量。

输出

全部展开

正在生成 CAN 消息结构体的向量。

向量中的消息数量。

扩展功能

全部展开

C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。

版本历史记录

在 R2020b 中推出

另请参阅

| | |
