使用 Simulink Real-Time Explorer 调整内联参数

打开模型

该过程从 Simulink® 模型 slrt_ex_osc_inlined 开始。要打开模型，请在 MATLAB® 命令行窗口中输入：

model = 'slrt_ex_osc_inlined';
open_system(model);

配置模型以调节内联参数

此操作可使 Signal Generator 模块的“振幅”参数可调。

1.打开模型 slrt_ex_osc_inlined。

2.在 Simulink 编辑器中，选择 Scope 模块的输入，并使用“仿真数据检查器”将其标记为数据记录对象。

3.选择包含您要调整的参数的模块。表示振幅时，使用变量 A。

4.打开配置参数对话框。在 Real-Time 选项卡上，点击 Hardware Settings。

5.选择代码生成 > 优化 > 默认参数行为 > 内联。

6.点击配置。此时将打开“模型参数配置”对话框。MATLAB 工作区中包含您分配给 A 的常量。

7.选择包含该常量的那行。点击添加到表格。

8.点击 Apply，然后点击 OK。

9.在“配置参数”对话框中，点击应用，然后点击 OK。

10.将模型保存为 slrt_ex_osc_inlined。在 Simulation 选项卡上，从 Save 点击 Save As。例如，将其保存为 slrt_ex_osc_inlined。

11.为目标计算机构建实时应用程序。在实时选项卡上，点击在目标上运行 > 构建应用程序。

初始值

本操作流程假设您已完成#3 中的步骤。

1.打开 Simulink Real-Time 资源管理器。在实时选项卡上，点击准备 > SLRT Explorer。

2.加载 slrt_ex_osc_inlined 实时应用程序。点击加载应用程序，选择应用程序，然后点击加载。

3.将应用程序停止时间设置为 inf。

4.要开始执行，点击 Start。

5.在应用程序窗格中，展开“实时应用程序”节点和模型层次结构节点。

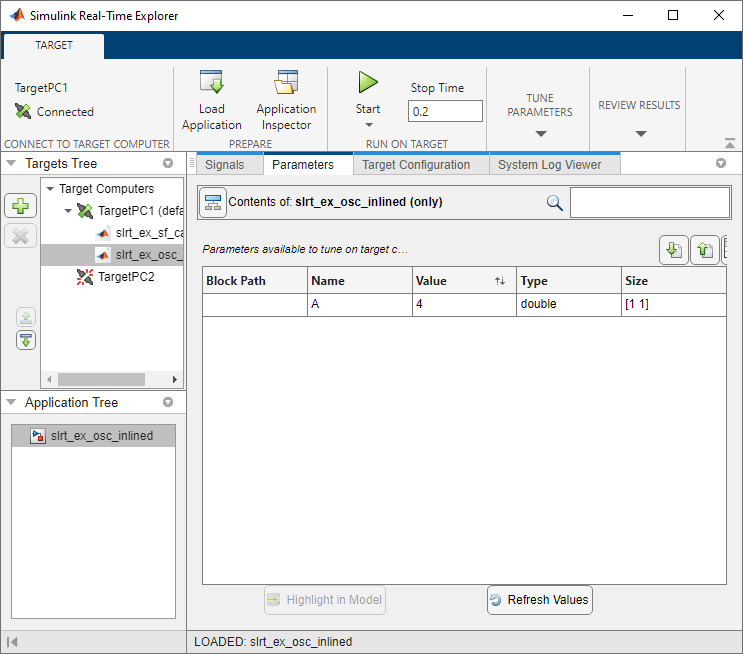

6.选择参数选项卡。

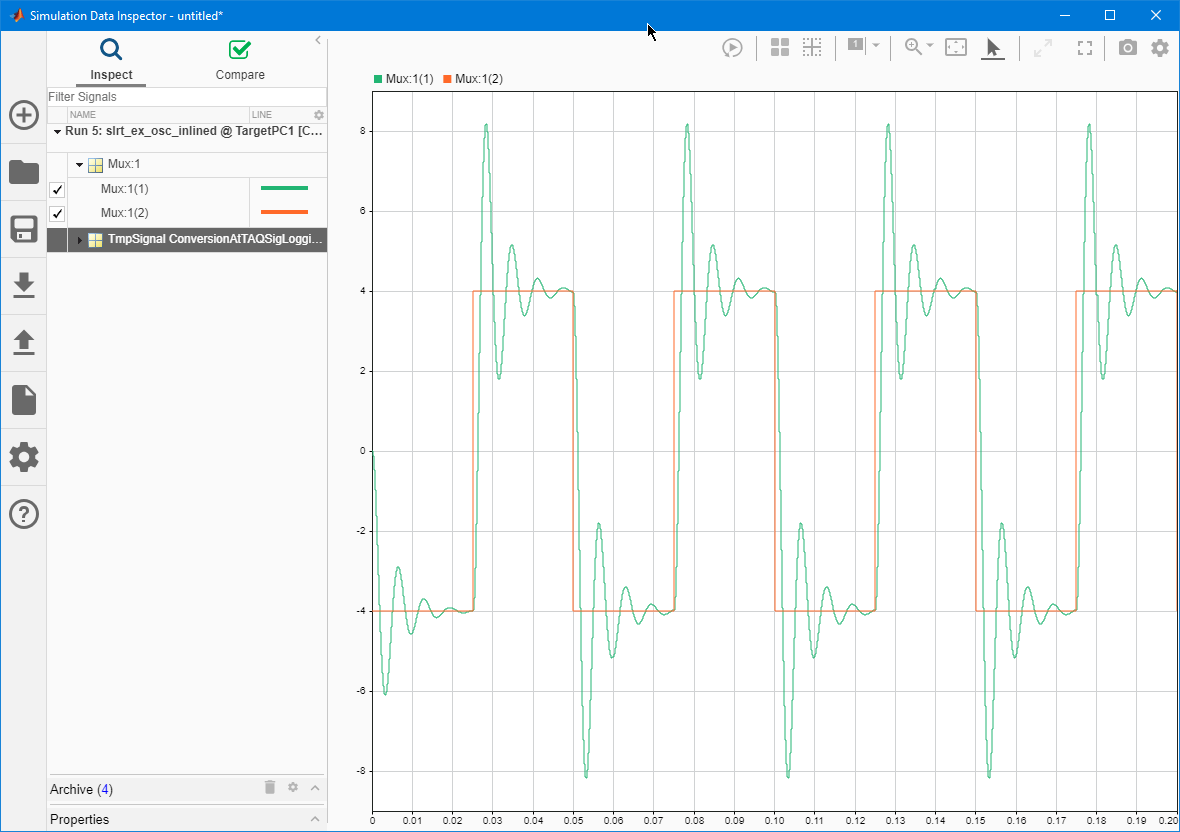

7.打开“仿真数据检查器”，查看您已标记用于信号记录的信号。在 Real-Time 选项卡上，点击 Data Inspector。

更新后的值

本操作流程假设您已完成第 4 步中的操作。

1.将 MATLAB 变量 A 的值改为 2。在 Simulink Real-Time 资源管理器中，在值框中输入 2，然后按 Enter 键。

2.“仿真数据检查器”的显示内容随之更新，以显示新的信号振幅。

3.要停止执行，点击 Stop。

关闭模型

bdclose(model);
