三相自定义 PMSM

打开模型

此示例展示了永磁同步电机 (PMSM) 的自定义 Simscape™ 实现。要查看 PMSM 源代码，请双击电机模块，然后点击“源代码”超链接。该测试电路显示 PMSM 用作发电机，整流器模块将感应 AC 反电动势转换为 DC 电压，该电压随后施加到电阻负载。

模型

来自 Simscape 记录的仿真结果

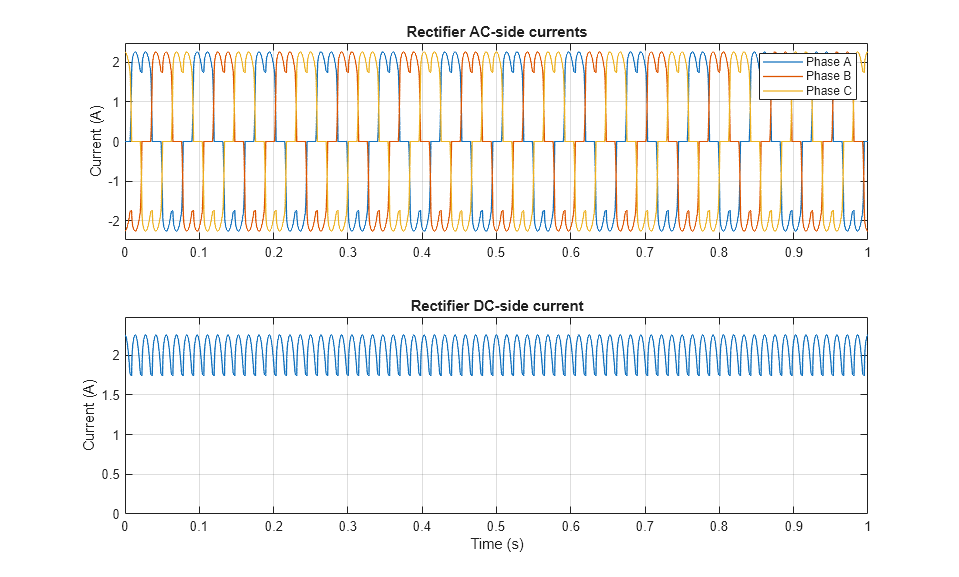

第一个子图显示了永磁同步电机 (PMSM) 生成的 AC 电流。第二个子图显示了通过电阻负载的 DC 电流。

实时仿真结果

此示例已在以下平台上进行了测试：

  • 配备 Intel® 3.5 GHz i7 多核 CPU 和 4 GB RAM 的 Speedgoat™ Performance 实时目标计算机。

  • 配备 Intel® Core XEON E3-1275v3 3.5 GHz 处理器和 4 GB RAM 的 dSPACE® SCALEXIO LabBox。

您可以使用 Simscape 局部求解器，以 20 微秒的步长实时运行此模型。采样率较低时，由于缓存未预热，在初始任务执行期间可能会发生任务超限。为避免此类超限，如果所选平台支持相关选项，请通过指定有限次数的任务超限或增加实时应用程序启动阶段的周期性任务采样时间来放宽启动行为。
