将图像色彩空间从 RGB 转换为 YCbCr

打开脚本

本示例向您展示了如何将图像的色彩空间从 RGB 转换为 YCbCr。

示例模型

打开 Simulink® 模型。

modelname = "ex_blkconvertcolorspace.slx";
open_system(modelname);

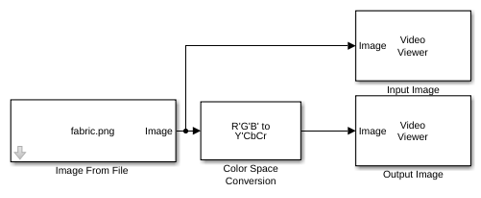

该模型使用 Image From File 模块读取输入图像，然后通过一个 Color Space Conversion 模块将输入图像从 RGB 色彩空间转换为 YCbCr 色彩空间，该模块的参数值如下：

  • 转换 - R'G'B' to Y'CbCr

  • 使用由指定的转换 - Rec. 601 (SDTV)

  • 图像信号 - One multidimensional signal

对模型进行仿真

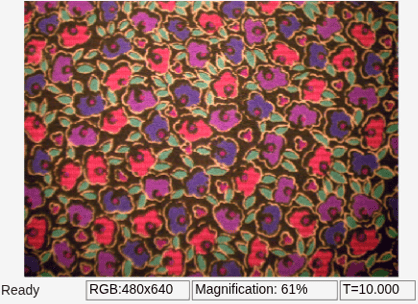

运行模型。该模型使用 Video Viewer 模块显示 RGB 色彩空间的输入图像以及转换后的 YCbCr 色彩空间的输出图像。

sim(modelname);
