使用 CAN FD 资源管理器接收和可视化 CAN FD 数据

打开实时脚本

此示例说明如何使用 CAN FD Explorer 接收和可视化 CAN FD 数据。

它使用以环回配置形式连接的 MathWorks® 虚拟通道。CAN FD 通信管理器配置为使用 MathWorks Virtual 1 Channel 1 接收数据。预先记录的数据在 MAT 文件中提供，并在 MathWorks Virtual 1 Channel 2 上回放，以模拟连接到实际车辆系统时生成的 CAN FD 流。

打开 CAN FD 通信管理器

使用命令 canFDExplorer 打开 CAN FD 通信管理器。您也可以在 MATLAB® 的 App 选项卡中找到 CAN FD 通信管理器。

选择设备通道

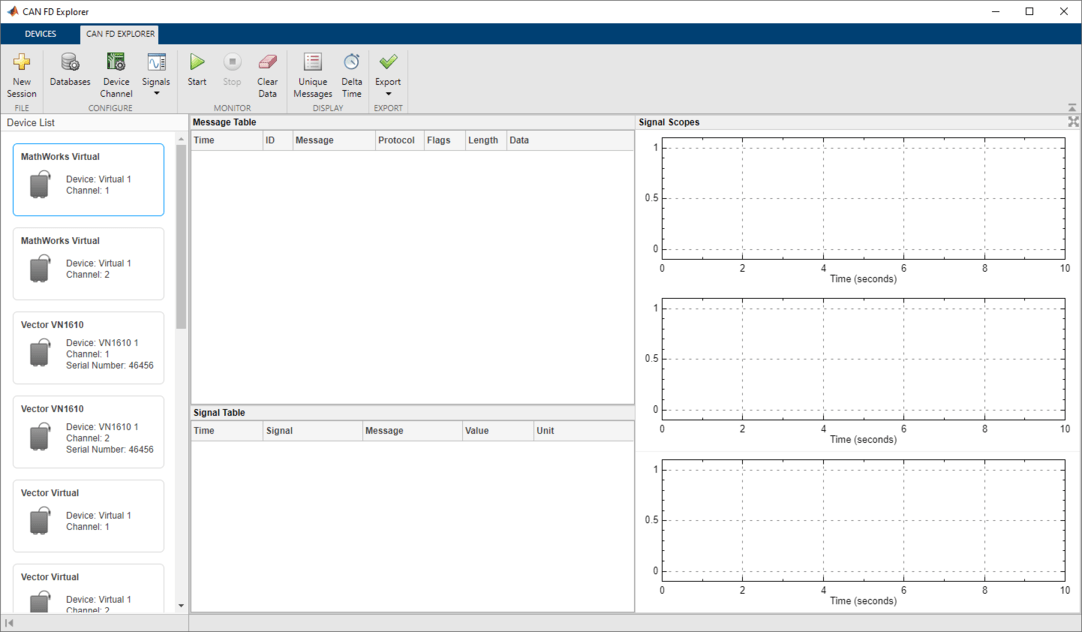

当该 App 首次打开时，它会显示连接到系统的设备的所有可访问 CAN FD 通道。从可用设备中选择 MathWorks Virtual 1 Channel 1。然后该 App 完成打开，如下所示，选中的设备以蓝色轮廓突出显示。


配置数据库文件

将数据库文件添加到 CAN FD 通信管理器以解码传入的报文和信号。

  1. 要打开“数据库配置”对话框，请在工具条中选择数据库。

  2. 点击添加以打开文件选择对话框。选择示例中提供的 CANFDExplorerDatabase.dbc 文件。

  3. 点击确定以保存数据库配置并关闭对话框。


配置通道总线速度

如果所需的网络速度不同于默认值，请配置通道总线速度。

  1. 要打开“设备通道配置”对话框，请在工具条中选择设备通道。

  2. 此示例使用的默认仲裁总线速度为 500000 位/秒，数据总线速度为 2000000 位/秒。确认当前设备通道配置，然后点击确定。


在同一对话框中，您可以分别为标准 ID 和扩展 ID 配置报文过滤器，以控制哪些报文通过通道。默认情况下，两个过滤器选项都设置为允许所有报文通过，但您也可以指定允许或阻止特定 ID。

配置信号表

在信号表上添加感兴趣的信号进行查看。在此示例中，您可以查看在 CANFDExplorerDatabase.dbc 文件中定义的所有信号。

  1. 要打开“信号表配置”对话框，请在工具条中选择信号 > 配置信号表。

  2. 使用 → 按钮将可用信号窗格中的信号添加到配置信号窗格中。您可以添加单个信号，通过添加报文来添加报文中的所有信号，或通过添加数据库来添加数据库中的所有信号。对于此示例，在可用信号窗格中选择 CANFDExplorerDatabase.dbc，然后点击 → 以添加数据库中所有的信号。

  3. 点击确定以保存信号表配置并关闭对话框。


如果您提供信号或报文的搜索文本并点击查找，可用信号窗格将会更新，以显示与搜索文本不区分大小写的部分匹配的搜索结果。

配置信号示波器

在信号示波器上添加感兴趣的信号进行查看。CAN FD 通信管理器提供 3 个示波器，每个示波器都可以配置为可视化所选信号。示波器的数量是固定的，无法自定义。在此示例中，您可以在顶部信号示波器中查看来自 Message_A 的所有信号，在中间信号示波器中查看来自 Message_B 和 Message_C 的所有信号，在底部信号示波器中查看来自 Message_D 的所有信号。

  1. 要打开“顶部信号示波器配置”对话框，请在工具条中选择信号 > 配置顶部信号示波器。

  2. 在可用信号窗格中选择 Message_A，然后点击 → 将此报文中的所有信号添加到顶部信号示波器中进行查看。

  3. 点击确定以保存顶部信号示波器配置并关闭对话框。

  4. 使用类似的方法，将来自 Message_B 和 Message_C 的信号添加到中间信号示波器进行查看，并将来自 Message_D 的信号添加到底部信号示波器进行查看。

开始监控

在开始回放之前，在 CAN FD 通信管理器中开始监控，以避免丢失任何数据。点击工具条中的开始。

回放预先记录的 CAN FD 数据

从 CAN FD 网络中记录的数据在文件 CANFDExplorerData.mat 中提供。数据以时间表格式保存，时间范围跨度约为 60 秒。

将 CAN FD 数据回放到 MathWorks Virtual 1 Channel 2，以便 CAN FD 通信管理器在同一 MATLAB 实例中的 MathWorks Virtual 1 Channel 1 上接收。要开始数据回放，请执行脚本 replayCANFDData.m。您还可以多次按顺序执行该脚本，以生成超过 60 秒的 CAN FD 数据用于额外的试验。


探查“监控”和“显示”选项

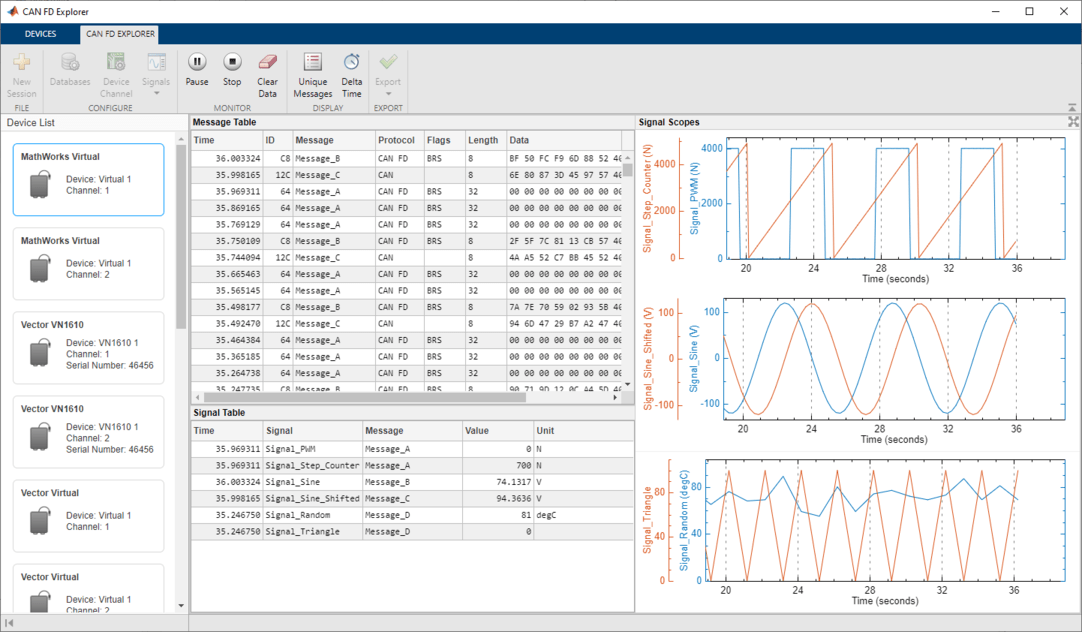

在 CAN FD 通信管理器继续接收数据的同时，您可以使用工具条的监视器和显示部分中的控件进行试验。

  1. 点击暂停以暂停 CAN FD 通信管理器的可视化更新。暂停时，CAN FD 通信管理器继续在后台累积和处理数据。

  2. 点击继续以继续 CAN FD 通信管理器中的可视化更新。

要进一步探查，请执行下列步骤：

  1. 如果您点击清除数据，所有累积的数据将从 CAN FD 通信管理器中完全清除。

  2. 默认情况下，“报文表”按时间顺序显示所有 CAN FD 报文。要查看每个唯一报文的最新实例，请切换唯一报文。

  3. 默认情况下，“报文表”和“信号表”都显示自监控开始以来的时间。要查看自每个表中最后一条报文或信号以来的增量时间，请切换增量时间。

停止监控

完成实时采集活动后，点击工具条中的停止使设备通道离线。

对数据回放进行清理

通过执行脚本 replayCANFDDataCleanup.m 进行清理，这将停止用于回放的 MathWorks Virtual 1 Channel 2 并清除不需要的变量。

导出数据以用于其他用途

在工具条中，点击导出按钮的上半部分，以时间表格式将接收到的数据导出到 MATLAB 工作区中。

如果您要保留导出的变量以供将来使用：

  • 要将变量保存到 MAT 文件，请使用 save 函数。

  • 要将变量保存到 BLF 文件，请使用 blfwrite 函数。

导出的报文时间表也可以转换为多个单独的信号数据时间表。canSignalTimetable 函数返回一个结构体，其中的每个字段对应时间表中的一个唯一报文。每个字段值是相应报文中定义的所有信号的时间表。
