Barker Code Generator

生成双极巴克码

全页展开

库:
Communications Toolbox
Communications Toolbox / Comm Sources / Sequence Generators

描述

Barker Code Generator 模块生成双极巴克码。短长度和低相关旁瓣使得巴克码在数字通信系统中可用于帧同步。有关详细信息，请参阅巴克码。

示例

全部展开

生成具有各种码长的巴克码

此示例使用:

打开模型

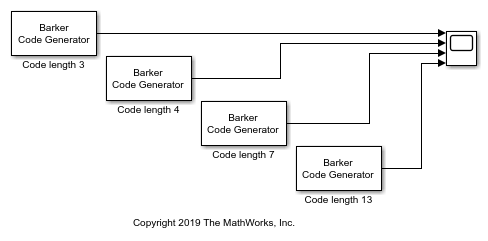

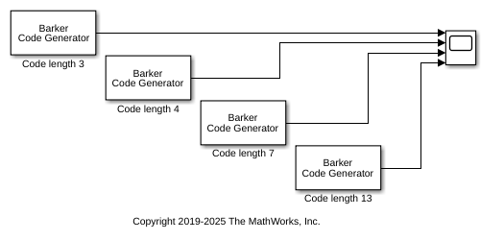

cm_ex_various_barker_code_length 模型显示来自 Barker Code Generator 模块的输出，这些模块配置为每帧 15 个采样，采样时间为 1，码长设置为 3、4、7 和 13。绘图显示，码序列会根据需要重复，以填充包含 15 个采样的帧。

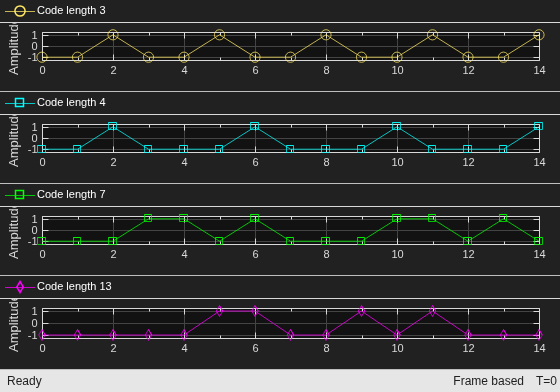

绘制巴克码序列。每个 Barker Code Generator 模块输出一帧，其中包含 15 个采样。比较码序列，可以看到该码会重复以填充帧。

检测帧中的巴克码前导码

打开模型

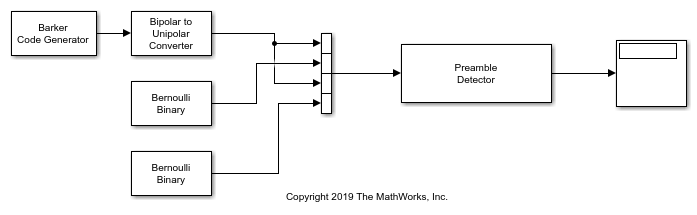

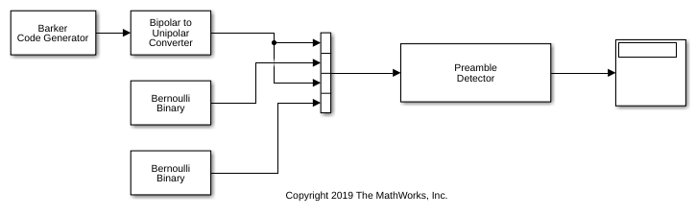

构造两个帧，它们由 7 位巴克码前导码和 14 位有效负载字段组成。使用 Preamble Detector 模块检测前导码位置。

基于 Preamble Detector 模块对巴克码前导码的检测，模型显示检测到的每个前导码最后一位的索引位置。要加载模型并配置运行时前导码设置，请使用回调函数。有关详细信息，请参阅模型回调 (Simulink)。

在加载模型时，PostLoadFcn 回调初始化 Preamble Detector 模块的前导码值。

对于运行时执行，InitFcn 回调从 Barker Code Generator 模块获取前导码的运行时设置。

Barker Code Generator 模块输出双极 (-1,1) 信号，该信号必须转换为单极 (0,1) 以供 Preamble Detector 模块使用。当运行模型时，显示画面显示数字 7 和 28，对应于两个前导码末尾的位置。

扩展示例

Frame Synchronization Using Barker Code Preamble

Use a length 13 Barker code frame preamble for frame synchronization of data bits.

打开模型

端口

输出

全部展开

output — 巴克码帧
列向量

巴克码帧，以列向量形式返回。如果帧长度超过巴克码长度，则模块通过重复巴克码来填充帧。

依赖关系

使用输出数据类型参数设置输出的数据类型。

参数

全部展开

要以交互方式编辑模块参数，请使用属性检查器。在 Simulink^® 工具条的仿真选项卡上，从准备库中选择属性检查器。

码长 — 生成码的长度
`7` (默认) | `1` | `2` | `3` | `4` | `5` | `11` | `13`

生成码的长度，指定为 1、2、3、4、5、7、11 或 13。有关详细信息，请参阅Barker Codes。

示例: 2 输出巴克码 [–1;1]。

采样时间 — 输出采样时间
`1` (默认) | -1 | 正标量

正标量指定输出信号每个采样之间的时间（以秒为单位）。如果将采样时间设置为 -1，则输出信号从下游继承采样时间。有关采样时间和每帧采样数参数之间关系的信息，请参阅采样时间。

每帧采样数 — 每输出帧的采样数
`1` (默认) | 正整数

每输出帧的采样数，指定为正整数。如果每帧采样数是 M，则模块输出包含 M 个采样的帧，这些采样由长度为 N 的巴克码序列组成。N 是生成码的长度，由 Code length 参数设置。当 M 不是 N 的整数倍时，连续的帧会在帧边界之间保持巴克码的连续性。

有关采样时间和每帧采样数之间关系的信息，请参阅采样时间。

输出数据类型 — 输出数据类型
`double` (默认) | `int8`

输出数据类型，指定为 double 或 int8。

仿真方式 — 要运行的仿真的类型
代码生成 (默认) | 解释执行

要运行的仿真的类型，指定为代码生成或解释执行。

代码生成 - 使用生成的 C 代码对模型进行仿真。第一次运行仿真时，Simulink 会为该模块生成 C 代码。除非模型发生变化，否则模型会对后续仿真重用 C 代码。此选项需要额外的启动时间，但后续仿真的速度比使用解释执行选项快。
解释执行 - 使用 MATLAB^® 解释器对模型进行仿真。此选项会缩短启动时间，但后续仿真的速度比使用代码生成选项慢。在此模式下，您可以调试模块的源代码。

有关详细信息，请参阅解释执行与代码生成 (Simulink)。

模块特性

数据类型	`double` \| `integer`
多维信号	`否`
可变大小信号	`否`

详细信息

全部展开

巴克码

巴克码具有最大的自相关性序列，其非峰值自相关性不大于 1。

相关旁瓣是码字与其自身时移版本的相关性。对于 N 位码序列 {X_j} 的 k 符号移位，相关旁瓣 C_k 为

$C_{k} = \sum_{j = 1}^{N - k} X_{j} X_{j + k}$

对于 j =1、2、3、...、N，X_j 是等于 +1 或 - 1 的单个码符号。假定相邻符号为 0。

输出码为双极格式，0 和 1 映射到 1 和 -1。已知的最大巴克码长度为 13。短长度和低相关旁瓣使得巴克码在数字通信系统中可用于帧同步。巴克码生成器输出下表中列出的巴克码。

巴克码长度	巴克码	旁瓣电平
1	[–1]	0 dB
2	[–1; 1]	–6 dB
3	[–1; –1; 1]	–9.5 dB
4	[–1; –1; 1; –1]	–12 dB
5	[–1; –1; –1; 1; –1]	–14 dB
7	[–1; –1; –1; 1; 1; –1; 1]	–16.9 dB
11	[–1; –1; –1; 1; 1; 1; –1; 1; 1; –1; 1]	–20.8 dB
13	[–1; –1; –1; –1; –1; 1; 1; –1; –1; 1; –1; 1; –1]	–22.3 dB

采样时间

输出更新之间的时间等于每帧采样数和采样时间参数值的乘积。例如，如果采样时间和每帧采样数各自等于 1，则该模块每秒输出一个采样。如果将每帧采样数增加到 10，则该模块每 10 秒输出一个 10×1 向量。此时间设置可确保等效输出速率不依赖每帧采样数参数。

扩展功能

全部展开

C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。

用法说明和限制：

不支持纯整数代码生成。

版本历史记录

在 R2006a 之前推出

全部展开

R2020a: 现有模型自动将此模块更新到当前版本

从 R2020a 开始，Simulink 不再允许您使用 R2015b 之前可用的 Barker Code Generator 模块版本。

现有模型会自动更新以加载在Source blocks output frames of contiguous time samples but do not use frame attribute中声明的 Barker Code Generator 模块版本。有关使用转换表的详细信息，请参阅使用转换表维护库模块的兼容性 (Simulink)。
