为图添加标题和轴标签
此示例说明如何使用 title
、xlabel
和 ylabel
函数向图中添加标题和轴标签。它还说明如何通过更改字体大小来自定义坐标区文本的外观。

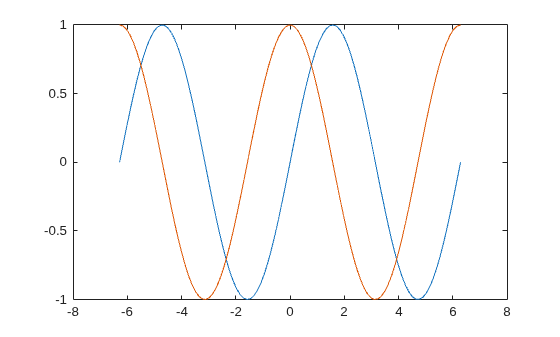

创建简单的线图
创建 x
,它是 100 个介于 和 之间的线性间隔值。将 y1
和 y2
创建为 x
的正弦和余弦值。绘制两组数据。
x = linspace(-2*pi,2*pi,100); y1 = sin(x); y2 = cos(x); figure plot(x,y1,x,y2)

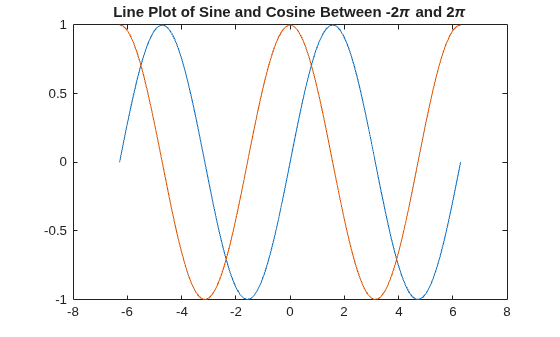

添加标题
使用 title
函数向图中添加标题。要显示希腊符号 ,请使用 TeX 标记 \pi
。
title('Line Plot of Sine and Cosine Between -2\pi and 2\pi')

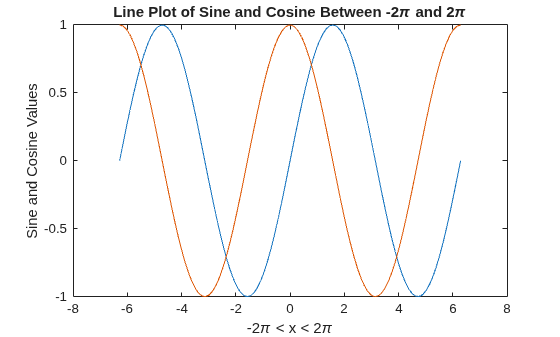

添加坐标轴标签
使用 xlabel
和 ylabel
函数向图中添加轴标签。
xlabel('-2\pi < x < 2\pi') ylabel('Sine and Cosine Values')

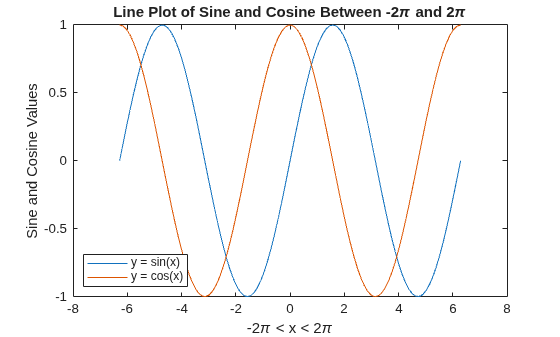

添加图例
使用 legend
函数向图中添加标识每个数据集的图例。按照绘制线条的顺序指定图例说明。(可选)使用八个基本或斜角方位之一指定图例位置,在本例中为 'southwest'
。
legend({'y = sin(x)','y = cos(x)'},'Location','southwest')

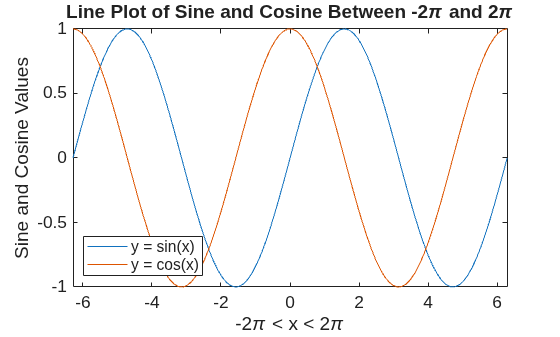

更改字体大小
Axes
对象具有可用来自定义坐标区外观的属性。例如,FontSize
属性控制标题、标签和图例的字体大小。
使用 gca
函数访问当前 Axes
对象。然后使用圆点表示法设置 FontSize
属性。
ax = gca; ax.FontSize = 13;
从 R2022a 开始,您也可以使用 fontsize
函数更改坐标区文本的字体大小。

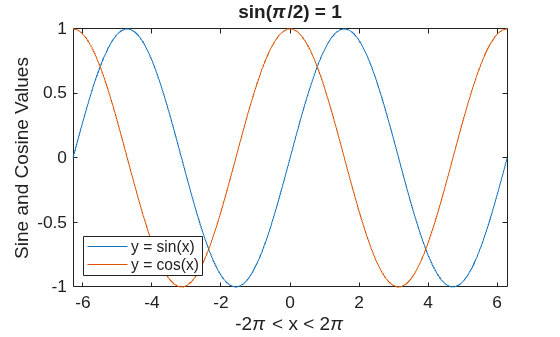

带有变量值的标题
通过使用 num2str
函数将值转换为文本,可在标题文本中包含变量值。您可以使用类似的方法为轴标签或图例条目添加变量值。
添加带有 值的标题。
k = sin(pi/2);
title(['sin(\pi/2) = ' num2str(k)])
