barh

水平条形图

说明

示例

barh(y) 创建一个水平条形图,每个条形对应 y 中一个元素。如果 y 是 m×n 矩阵,则 barh 创建每组包含 n 个条形的 m 个组

示例

barh(x,y) 沿垂直轴在 x 指定的位置绘制条形。

示例

barh(___,width) 指定每个条形占用的可用空间比例。例如,barh(y,1) 让每组中的条形紧挨在一起。将 width 指定为上述任一语法中的最后一个参数。

示例

barh(___,style) 指定条形组的样式。例如,barh(y,'stacked') 将每组中的条形堆叠成一个多色条形。

示例

barh(___,color) 为所有条形指定单一颜色。例如,barh(y,'red') 显示红色条形。

示例

barh(___,Name,Value) 使用一个或多个名称-值对组参数指定条形图的属性。仅使用默认 'grouped''stacked' 样式的条形图支持设置条形属性。在所有其他输入参数之后指定名称-值对组参数。有关属性列表,请参阅 Bar 属性

示例

barh(ax,___) 在目标坐标区中显示条形图。将坐标区指定为上述任一语法中的第一个参数。

示例

b = barh(___) 返回一个或多个 Bar 对象。如果 y 是向量,则 barh 返回一个 Bar 对象。如果 y 是矩阵,则 barh 为每个序列返回一个 Bar 对象。显示条形图后,使用 b 设置条形的属性。

示例

全部折叠

创建一个包含四个值的向量。在一个条形图中显示这些值,每个水平条形对应一个值。

y = [10 20 30 41];
barh(y)

x 定义为一个包含三个年份值的矩阵。将 y 定义为包含四个城市的降雪数据的矩阵。在每年的组中显示四个条形序列。然后添加轴标签和图例。

x = [1980 1990 2000];
y = [40 50 63 52; 42 55 50 48; 30 20 44 40];
barh(x,y)
xlabel('Snowfall')
ylabel('Year')
legend({'Springfield','Fairview','Bristol','Jamesville'})

创建矩阵 y。然后在条形图中以 25 为基准值显示 y 值。小于 25 的值显示在基线的左侧。

y = [8 15 33; 30 35 40; 50 55 62];
barh(y,'BaseValue',25)

x 定义为一个包含三个年份值的向量。将 y 定义为包含负值和正值组合的矩阵。在堆叠水平条形图中显示值。

x = [1980 1990 2000];
y = [15 20 -5; 10 -17 21; -10 5 15];
barh(x,y,'stacked')

y 定义为包含四个值的向量,并在水平条形图中显示值。然后调用 yticklabels 函数来更改垂直轴上的刻度标签。

y = [10 20 30 41];
barh(y)
yticklabels({'April','May','June','July'})

指示条形图类别的一种方法是将 X 指定为分类数组。barh 函数使用经过排序的类别列表,因此条形的显示顺序可能与您预期的有所不同。要保留顺序,请调用 reordercats 函数。

X 定义为分类数组,并调用 reordercats 函数来指定条形的顺序。然后将 Y 定义为条形长度的向量,并显示条形图。

X = categorical({'Small','Medium','Large','Extra Large'});
X = reordercats(X,{'Small','Medium','Large','Extra Large'});
Y = [10 21 33 52];
barh(X,Y)

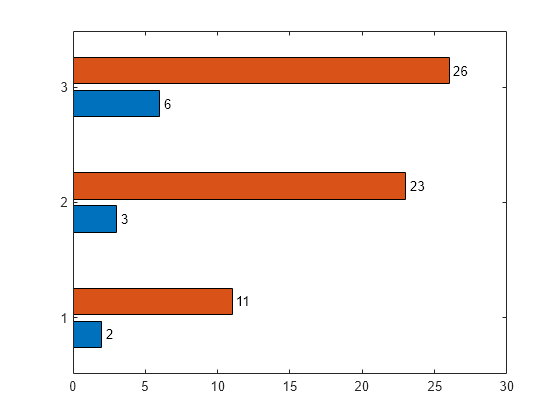

vals 定义为包含两个数据序列的矩阵。在水平条形图中显示数据,并指定输出参数。由于有两个序列,barh 返回包含两个 Bar 对象的向量。

x = [1 2 3];
vals = [2 3 6; 11 23 26];
b = barh(x,vals);

在第一个条形序列的末端将值作为标签显示。要实现此目的,请通过获取第一个 Bar 对象的 XEndPointsYEndPoints 属性来获取条形末端的坐标。由于水平条形图具有经过旋转的坐标区,因此在将 XEndPointsYEndPoints 的值传递给 text 函数之前,您必须对它们进行切换。将填充值 0.3 添加到 YEndpoints 中,使文本不会紧挨条形的边。然后调用 text 函数以显示标签。

xtips1 = b(1).YEndPoints + 0.3;
ytips1 = b(1).XEndPoints;
labels1 = string(b(1).YData);
text(xtips1,ytips1,labels1,'VerticalAlignment','middle')

接下来,按照相同的步骤,在第二个条形序列的末端显示标签。

xtips2 = b(2).YEndPoints + 0.3;
ytips2 = b(2).XEndPoints;
labels2 = string(b(2).YData);
text(xtips2,ytips2,labels2,'VerticalAlignment','middle')

创建数据并在水平条形图中显示数据,该条形图中条形的宽度为 0.4,颜色为红色。

y = [10 22 30 42];
width = 0.4;
barh(y,width,'red');

创建矩阵 y,其中每列为一个数据序列。然后在条形图中显示数据,指定在调用 barh 函数时的输出参数。在本例中,barh 返回包含三个 Bar 对象的向量。每个对象对应于一个不同序列。

y = [10 15 20; 30 35 40; 50 55 62];
b = barh(y);

将第二个条形序列改为绿色,并使用加粗的红边。

b(2).FaceColor = [.2 .6 .5];
b(2).EdgeColor = [.63 .08 .18];
b(2).LineWidth = 2;

创建数据,并使用使用默认的 'grouped' 样式和 'stacked' 样式在两个不同的条形图中显示数据。

x = [1980 1990 2000];
y = [8 15 25; 30 35 40; 50 55 62];

% Grouped
tiledlayout(2,1);
ax1 = nexttile;
barh(ax1,x,y)
title('Grouped Style')

% Stacked
ax2 = nexttile;
barh(ax2,x,y,'stacked')
title('Stacked Style')

输入参数

全部折叠

垂直轴坐标,指定为标量、向量或矩阵。x 的值不需要按顺序排列,但 x 的大小取决于 y 的大小以及您要如何显示数据。下表说明了最常见的情况。

表示形式如何指定 XY示例
显示一个条形序列。

指定 xy 为相同长度的向量。x 中的值必须唯一,但 y 中的值不需要唯一。

x = [1980 1990 2000];
y = [10 20 30];
barh(x,y)

分组显示多个条形序列。

指定以下任意一种组合:

  • 指定 xy 为相同大小的矩阵。y 的每列对应一个条形序列。默认情况下,每个序列均为不同颜色。为确保各组的位置一致,请将 x 的列指定为相同的向量。即使各列重复,一个列中的值也必须唯一。

  • x 指定为唯一值的向量,并将 y 指定为矩阵。x 的长度必须等于 y 的至少一个维度的长度。y 的另一个维度包含不同条形序列的值。

x = [1980 1980 1980
     1990 1990 1990];
y = [2 6 9
    11 22 32];
barh(x,y)
x = [1980 1990];
y = [2 6 9
    11 22 32];
barh(x,y)

显示以一个 x 值为中心的一组条形。

指定 x 为标量,y 为向量。

x = 1990;
y = [10 20 30];
barh(x,y)

数据类型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration

条形长度,指定为标量、向量或矩阵。y 的大小取决于 x 的大小以及您要如何显示数据。下表说明了最常见的情况。

表示形式如何指定 XY示例
显示一个条形序列。

指定 xy 为相同长度的向量。x 中的值必须唯一,但 y 中的值不需要唯一。

x = [1980 1990 2000];
y = [10 20 30];
barh(x,y)

分组显示多个条形序列。

指定以下任意一种组合:

  • 指定 xy 为相同大小的矩阵。y 的每列对应一个条形序列。默认情况下,每个序列均为不同颜色。为确保各组的位置一致,请将 x 的列指定为相同的向量。即使各列重复,一个列中的值也必须唯一。

  • x 指定为唯一值的向量,并将 y 指定为矩阵。x 的长度必须等于 y 的至少一个维度的长度。y 的另一个维度包含不同条形序列的值。

x = [1980 1980 1980
     1990 1990 1990];
y = [2 6 9
    11 22 32];
barh(x,y)
x = [1980 1990];
y = [2 6 9
    11 22 32];
barh(x,y)

显示以一个 x 值为中心的一组条形。

指定 x 为标量,y 为向量。

x = 1990;
y = [10 20 30];
barh(x,y)

数据类型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | duration

条形宽度,指定为每个条形可用空间的一定比例。默认值 0.8 表示每个条形使用从上一条形到下一条形之间的空间的 80%,两端各有 10% 的空白空间。

如果宽度为 1,则组中的条形会紧挨在一起。

示例: barh([1 2 3],0.5) 创建使用 50% 可用空间的条形。

组样式,使用下列值之一指定。

样式结果示例

'grouped'

将每组显示为以对应的 x 值为中心的相邻条形。

'stacked'

将每组显示为一个多色条形。条形的长度是组中各元素之和。

如果 y 是向量,则结果与 'grouped' 相同。

'histc'

以直方图格式显示条形,同一组中的条形紧挨在一起。每组的尾部边缘与对应的 x 值对齐。

注意

显示水平直方图的一个更好方法是调用 histogram 函数并指定 Orientation 名称-值对组参数。

'hist'

以直方图格式显示条形。每组以对应的 x 值为中心。

注意

显示水平直方图的一个更好方法是调用 histogram 函数并指定 Orientation 名称-值对组参数。

条形颜色,指定为下表中的选项之一。

选项说明
'blue''b'蓝色
'red''r'红色
'green''g'绿色
'cyan''c'青蓝色
'magenta''m'品红色
'yellow''y'黄色
'black''k'黑色
'white''w'白色

示例: barh([10 20 30],'r') 创建一组红色条形。

目标坐标区,指定为 Axes 对象。如果未指定坐标区,则条形图显示在当前坐标区中。

名称-值对组参数

指定可选的、以逗号分隔的 Name,Value 对组参数。Name 为参数名称,Value 为对应的值。Name 必须放在引号中。您可采用任意顺序指定多个名称-值对组参数,如 Name1,Value1,...,NameN,ValueN 所示。

示例: barh([10 20 30],'EdgeColor','g') 将围绕条形的轮廓指定为绿色。

注意

  • 此处所列的属性只是一部分。有关完整列表,请参阅 Bar 属性

  • 您只能在使用默认 'grouped''stacked' 样式的条形图上设置这些属性。

轮廓颜色,指定为 'flat'、RGB 三元组、十六进制颜色代码、颜色名称或短名称。如果有 150 个条形或更少,则默认值为 [0 0 0],对应于黑色。如果相邻条形超过 150 个,则默认值为 'none'

从 R2017b 开始,'flat' 选项使用 CData 值对边进行着色。在以前的版本中,'flat' 选项使用颜色图中的颜色对边进行着色。

对于自定义颜色,请指定 RGB 三元组或十六进制颜色代码。

  • RGB 三元组是包含三个元素的行向量,其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内,例如 [0.4 0.6 0.7]

  • 十六进制颜色代码是字符向量或字符串标量,以井号 (#) 开头,后跟三个或六个十六进制数字,范围可以是 0F。这些值不区分大小写。因此,颜色代码 '#FF8800''#ff8800''#F80''#f80' 是等效的。

此外,还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。

颜色名称短名称RGB 三元组十六进制颜色代码外观
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'不适用不适用不适用无颜色

以下是 MATLAB® 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组十六进制颜色代码外观
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

示例: b = bar(1:10,'EdgeColor','red')

示例: b.EdgeColor = [0 0.5 0.5];

示例: b.EdgeColor = 'flat';

示例: b.EdgeColor = '#D2F9A7';

填充颜色,指定为 'flat'、RGB 三元组、十六进制颜色代码、颜色名称或短名称。'flat' 选项使用 Bar 对象的 CData 属性值对面进行着色。

对于自定义颜色,请指定 RGB 三元组或十六进制颜色代码。

  • RGB 三元组是包含三个元素的行向量,其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内,例如 [0.4 0.6 0.7]

  • 十六进制颜色代码是字符向量或字符串标量,以井号 (#) 开头,后跟三个或六个十六进制数字,范围可以是 0F。这些值不区分大小写。因此,颜色代码 '#FF8800''#ff8800''#F80''#f80' 是等效的。

此外,还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。

颜色名称短名称RGB 三元组十六进制颜色代码外观
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'不适用不适用不适用无颜色

以下是 MATLAB 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组十六进制颜色代码外观
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

从 R2017b 开始,默认值是来自坐标区的 ColorOrder 属性的一个 RGB 三元组。在以前的版本中,默认值为 'flat',且颜色基于颜色图。

示例: b = bar(1:10,'FaceColor','red')

示例: b.FaceColor = [0 0.5 0.5];

示例: b.FaceColor = 'flat';

示例: b.FaceColor = '#D2F9A7';

条形轮廓的宽度,指定为以磅为单位的正值。一磅等于 1/72 英寸。

示例: 1.5

数据类型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

基准值,指定为数值标量值。

您指定的基准值将根据条形图的方向应用于 x 轴或 y 轴。如果您将条形图的方向由垂直更改为水平(或反之),基准值可能会改变。请在设置 Horizontal 属性之后设置 BaseValue 属性。

输出参数

全部折叠

Bar 对象。在创建具体的 Bar 对象后,可使用 b 中的元素访问和修改对象属性。Bar 对象的数量取决于 y 的大小。如果 y 是向量,则 b 是一个 Bar 对象。如果 y 是矩阵,则 b 是向量,其中包含的每个 Bar 对象都对应于 y 中一个序列。

详细信息

全部折叠

条形序列

一个序列由特定数据集在 X 中所有位置上的条形组成。默认情况下,每个条形序列由不同颜色指示。

条形组

一个组由 X 中一个特定位置上的所有条形组成。

扩展功能

在 R2006a 之前推出
